MC74AC74DG
Документация

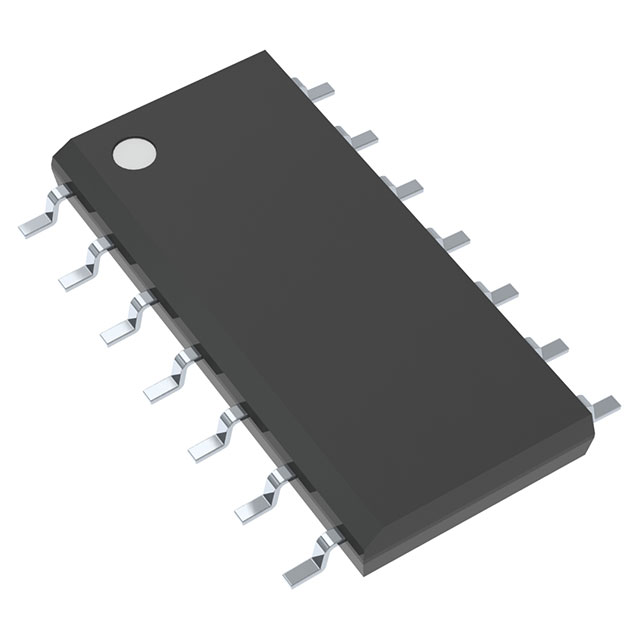

Логическая ИС MC74AC74DG

Артикул:145426
У поставщика
ПроизводительON Semiconductor
Ед. изм.шт
У поставщиков
886 шт.
Норм. уп.: 55
Цены поставщиков
Склад 13
В наличии:886 шт
Срок поставки: до недели
Норм. уп.: 55
Минимальная партия: 30 шт
Кол-во, шт.Цена, ₽
от 124,46
от 2923,55
от 5522,33
от 16520,68
от 27519,01
Описание

Логическая ИС MC74AC74DG от ON Semiconductor — это сдвоенный D-триггер с динамическим управлением по положительному фронту. Микросхема работает в диапазоне питающих напряжений от 2 до 6 В, поддерживает тактовую частоту до 125 МГц и выполнена в корпусе SOIC-14 для поверхностного монтажа. Подходит для построения цифровых схем синхронизации, делителей частоты и буферов данных в промышленной автоматике и вычислительной технике.

Технические характеристики
MSL1
КорпусSOIC-14
ФункцияDual D-type positive edge-triggered flip-flop with asynchronous clear and set
Тип монтажаSMD
Кол-во выводов14
ОписаниеDual D-Type Positive Edge-Triggered Flip-Flop with Asynchronous Clear and Set
Тип выходаComplementary (Q, Q_bar)
АртикулMC74AC74DG
Логическое семействоAC (Advanced CMOS)
Корпус751A
Тип упаковкиSOIC-14
Trigger typePositive edge
Esd withstand mm>200V
Модель машины ЭСР>200V
Esd withstand cdm>1000V
Esd withstand hbm>2000V
Макс. напр. пит.6.0V
Мин. напр. пит.2.0V
Напряжение питания тип.5.0V
Класс горючестиUL 94 V-0
Диап. вх. напр.0V to VCC
Package alternativeTSSOP-14
ESD HBM>2000V
Защелка±100mA
Number of flip flops2
Pulse width cp 5v min4.5ns
Clock frequency max 5v125MHz
Clock frequency typ 5v160MHz
Input low level max 5v1.35V
Power dissipation soic125mW
Типовое питание5.0V
Input high level min 5v3.15V
Output current sink max24mA
Output drive capability24mA source/sink
Power dissipation tssop170mW
Макс. темп. хр.150°C
Мин. темп. хр.-65°C
Thermal resistance soic125°C/W
Clock frequency max 3 3v95MHz (min), 125MHz (typical)
Esd charged device model>1000V
Hold time d to cp 5v min0.5ns
Макс. темп. перехода150°C
Thermal resistance tssop170°C/W
Макс. ток утечки входа1.0µA
Макс. раб. темп.85°C
Мин. раб. темп.-40°C
Output current source max-24mA
Setup time d to cp 5v min3.0ns
Диап. темп. хр.-65°C to +150°C
Thermal resistance soic14125°C/W
Hold time d to cp 3 3v min0.5ns
Температура пайки выводов260°C for 10 seconds
Уровень чувствительности к влаге1
Set up time d to cp 5v min3.0ns
Thermal resistance tssop14170°C/W
Диап. раб. темп.-40°C to +85°C
Output current absolute max50mA
Setup time d to cp 3 3v min4.5ns
Output low level max 5v 24ma0.44V
Макс. ток покоя40µA
Макс. ток покоя40µA
Supply current quiescent typ4.0µA
Output high level min 5v 24ma3.76V
Output low level max 5v at 24ma0.44V
Power dissipation soic14 at 85c125mW
Pulse width cp clear set 5v min4.5ns
Output high level min 5v at 24ma3.76V
Power dissipation tssop14 at 85c170mW
Propagation delay cp to q 5v max10.0ns
Propagation delay cp to q 5v min3.0ns
Propagation delay cp to q 5v typ6.0ns
Recovery time cd sd to cp 5v min0ns
Pulse width cp clear set 3 3v min5.5ns
Propagation delay cp to q 3 3v max16.0ns
Propagation delay cp to q 3 3v min4.0ns
Recovery time clear set to cp 5v min0ns
Recovery time clear set to cp 3 3v min0ns
Propagation delay clear set to q 5v max10.0ns
Propagation delay clear set to q 5v min3.0ns
Output current dynamic min 5v voh d3 85v-75mA
Output current dynamic min 5v vol d1 65v75mA
Propagation delay clear set to q 3 3v max13.5ns
Propagation delay clear set to q 3 3v min3.5ns
