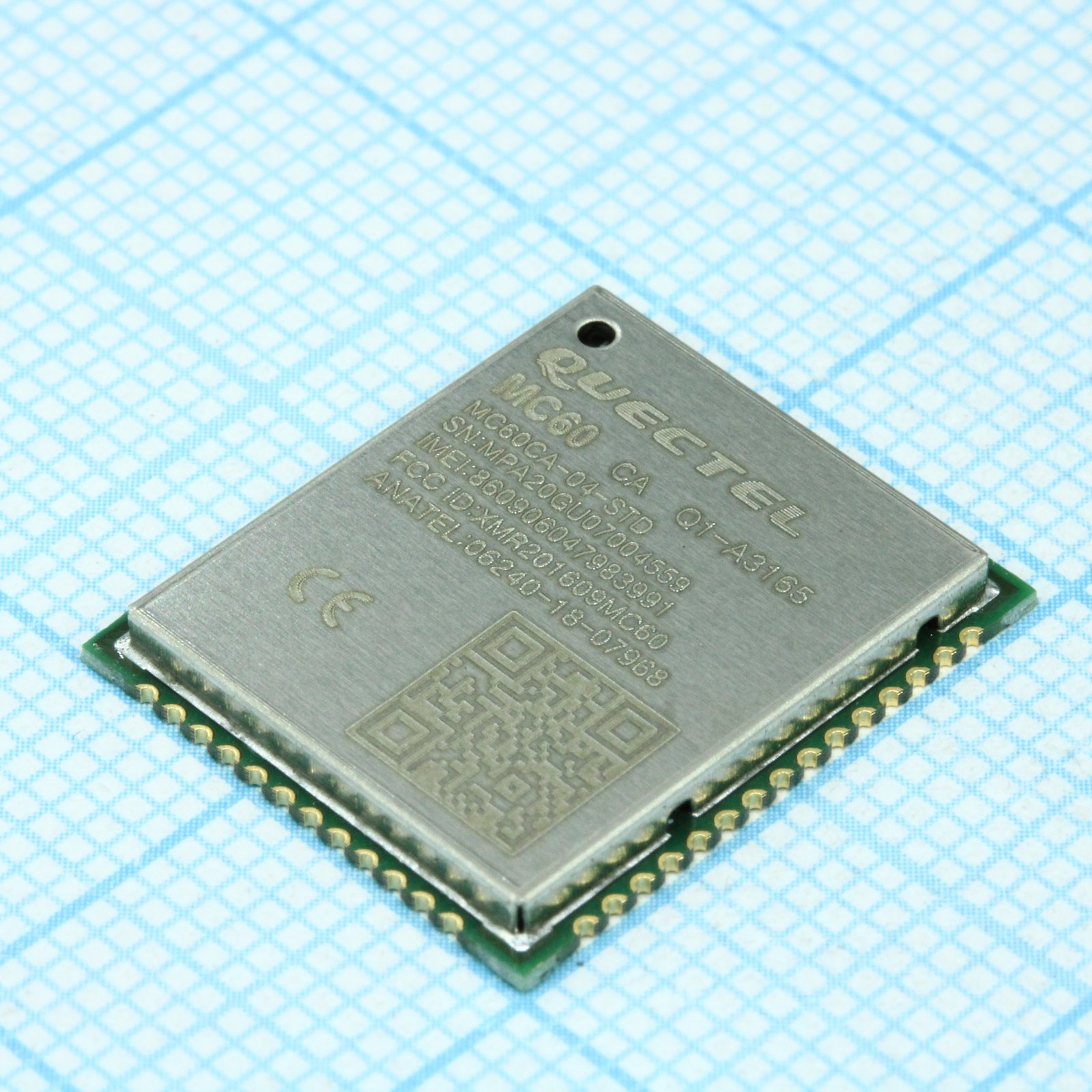

Сверхминиатюрный четырехдиапазонный GSM/GPRS/GNSS модуль
У поставщика
ПроизводительQUECTEL
КатегорияБеспроводные модули
У поставщиков
530 шт.
Норм. уп.: 25
Цены поставщиков
Склад 39
В наличии:505 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 560,05 |
Склад 13
В наличии:25 шт
Срок поставки: до недели
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 807,19 |
| от 4 | 765,88 |
| от 7 | 732,24 |
| от 13 | 707,25 |
| от 25 | 688,67 |
Описание
Сверхминиатюрный четырехдиапазонный GSM/GPRS/GNSS модуль от QUECTEL. Выполнен в компактном корпусе LCC, поддерживает работу в четырёх частотных диапазонах и оснащён встроенным GNSS-приёмником. Подходит для телеметрии, систем отслеживания транспорта и портативных устройств сотовой связи.
Технические характеристики
| Adc | 1 |
| Aic | Supported |
| Glp | Supported |
| Pcm | 1 (LGA Pad) |
| Часы реального времени | 1 |
| Sdk | Supported |
| Stk | Supported |
| 1pps | Supported |
| Cmux | Supported |
| Dtmf | Supported |
| Fota | Supported |
| GPIO | Supported (QuecOpen Version Only) |
| Sbas | WAAS/EGNOS/MSAS/GAGAN |
| Ecall | Supported |
| Epotm | Supported |
| Easytm | Supported |
| Pwrkey | Supported |
| Locustm | Supported |
| Корпус | LCC castellation |
| Sd card | 1 |
| Protocol | BeiDou, Galileo, GLONASS, GPS, GNSS, GSM, GPRS |
| Antennas | 3 (GSM, GNSS, Bluetooth) |
| Dual sim | Dual SIM Single Standby (DSSS) |
| Тип монтажа | SMD |
| Quecfile | Supported |
| Quecfota | Supported |
| Quecopen | Supported |
| Data Rate | 85.6kbps |
| Frequency | 850MHz, 900MHz, 1.561GHz, 1.575GHz, 1.602GHz, 1.8GHz, 1.9GHz |
| Bluetooth | BT 3.0 & BT 4.0 (Optional) |
| Dual uart | Supported |
| Protocols | TCP/UDP/FTP/PPP/HTTP/NITZ/NTP/PING/HTTPS/TCP/SSL/MQTT |
| Размеры | 18.7mm × 16.0mm × 2.1mm |
| Gprs class | Class 12 |
| Sensitivity | -167dBm |
| At commands | GSM 07.07, 07.05 and Other Enhanced AT Commands |
| Описание | Ultra-small LCC Quad-band GSM/GPRS/GNSS Module |
| Артикул | MC60 |
| QuecLocator | Supported |
| Antenna Type | Antenna Not Included |
| Производитель | Quectel |
| Max altitude | 18000m |
| Max velocity | 515m/s |
| Mounting Type | Surface Mount |
| Speech codecs | HR/FR/EFR/AMR |
| Package / Case | модуль |
| Alwayslocatetm | Supported |
| Сертификаты | GCF, CE, FCC, ICASA, AITC, FAC, UCRF, RoHS, China |
| Coding schemes | CS-1, CS-2, CS-3, CS-4 |
| Sim interfaces | 2 (1.8V/3.0V) |
| Echo arithmetic | Echo Cancellation/Echo Suppression/Noise Reduction |
| Uart interfaces | 4 (Main, Auxiliary, Debug, GNSS) |
| Voltage - Supply | 3.3V ~ 4.6V |
| Firmware upgrade | Supported |
| Gps l1 frequency | 1575.42MHz |
| Max acceleration | 4G |
| Описание | RF TXRX MOD CELL NAV SMD |
| Serial Interfaces | ADC, GPIO, PCM, UART |
| Gnss prn channels | 210 |
| Jamming detection | Supported |
| Qzss l1 frequency | 1575.42MHz |
| Velocity accuracy | <0.1m/s |
| RF Family/Standard | Cellular, Navigation |
| Utilized IC / Part | MT2503DV/B |
| Gprs max data rate | 85.6kbps (Downlink and Uplink) |
| Quecfastfix online | Supported |
| Reacquisition time | <1s |
| Макс. напр. пит. | 4.6V |
| Мин. напр. пит. | 3.3V |
| Напряжение питания тип. | 4.0V |
| Current - Receiving | 1.2mA |
| Beidou b1 frequency | 1561.098MHz |
| Frequency bands gsm | 850/900/1800/1900MHz |
| Gnss constellations | GPS/GLONASS/Galileo/BeiDou/QZSS |
| Ttff hot start easy | <1s |
| DigiKey Programmable | Not Verified |
| Extended temperature | -40°C ~ +85°C |
| Galileo e1 frequency | 1575.42MHz |
| Glonass l1 frequency | 1601.7MHz |
| Output power class 1 | 1W @ 1800/1900MHz |
| Output power class 4 | 2W @ 850/900MHz |
| Sensitivity tracking | -167dBm |
| Ttff cold start easy | <15s |
| Ttff warm start easy | <5s |
| Operating Temperature | -35°C ~ 75°C |
| Acceleration accuracy | 0.1m/s² |
| Analog audio channels | 3 (2 Output, 1 Input) |
| Раб. температура | -35°C ~ +75°C |
| Gnss channels tracking | 33 |
| Ttff hot start no easy | 1s |
| Audio playing recording | Supported |
| Sensitivity acquisition | -149dBm |
| Ttff cold start no easy | <35s |
| Ttff warm start no easy | <30s |
| Тип упаковки | Tape |
| Current consumption drx 5 | 0.2mA |
| Current consumption drx 9 | 0.29mA |
| Gnss channels acquisition | 99 |
| Network status indication | Supported |
| Sensitivity reacquisition | -161dBm |
| Ttff cold start quecfastfix | <4.5s |
| Horizontal position accuracy | <2.5m CEP @-130dBm |
| Описание (англ.) | MC60CA-04-STD/MC60CAR01A12 / Ultra-small LCC Quad-band GSM |
