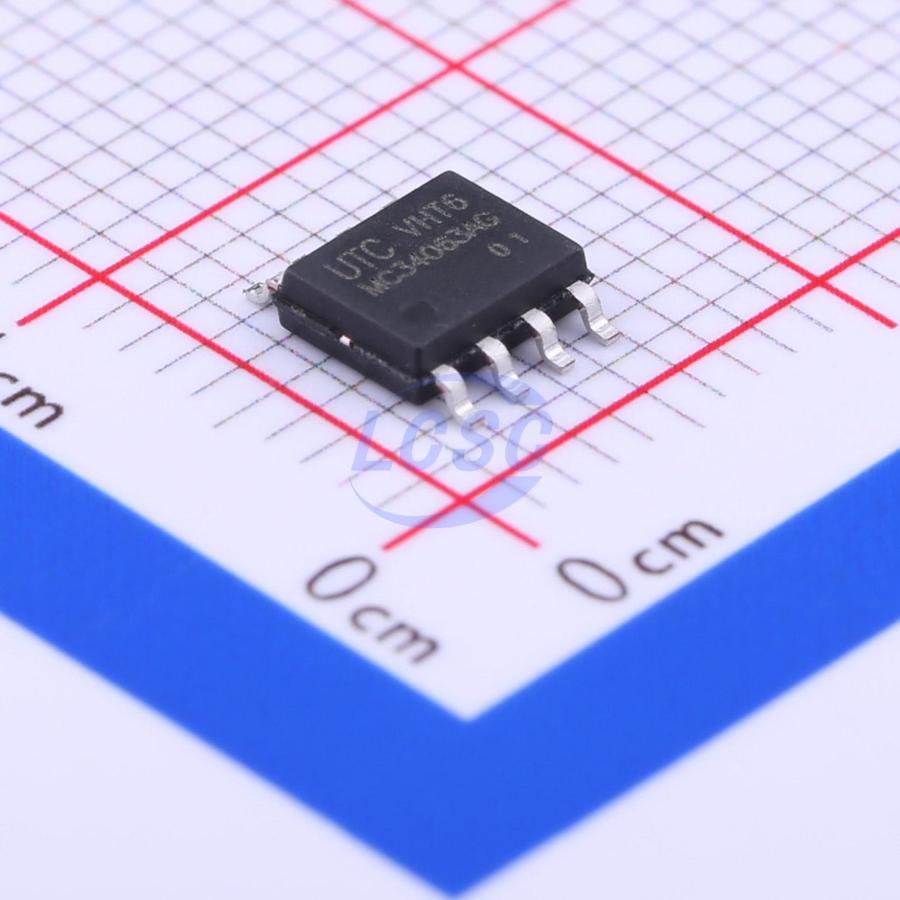

Микросхема MC34063AG-S08-R
У поставщика
У поставщиков
73 395 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 39
В наличии:69 087 шт.
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,31 |
| от 390 | 8,79 |
| от 646 | 7,92 |
| от 1 076 | 7,24 |
| от 1 803 | 6,77 |
Склад 13
В наличии:4 308 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 58 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,19 |
| от 169 | 10,74 |
| от 337 | 9,53 |
| от 674 | 8,60 |
| от 1 347 | 7,94 |
Описание
Микросхема MC34063AG-S08-R от UTC — это DC-DC преобразователь для построения импульсных источников питания. Поддерживает входное напряжение от 3 до 40 В и выходной ток до 1,5 А, выпускается в корпусе SOP-8. Применяется в промышленной автоматике, бытовой электронике и автомобильных устройствах.
Технические характеристики
| Тип | DC-DC Преобразователи |
| Вывод 1 | Switch Collector |
| Вывод 2 | Switch Emitter |
| Вывод 3 | Timing Capacitor |
| Вывод 4 | GND |
| Вывод 5 | Comparator Inverting Input |
| Вывод 6 | VCC |
| Pin 7 | IPEAK Sense |
| Вывод 8 | Driver Collector |
| Корпус | SOP-8 |
| Упаковка | Tape Reel |
| Тип монтажа | SMD |
| Без свинца | MC34063AL-S08-R |
| Кол-во выводов | 8 |
| Описание | DC to DC Converter Controller |
| Артикул | MC34063AG-S08-R |
| Без галогенов | MC34063AG-S08-R |
| Производитель | Unisonic Technologies Co., Ltd |
| Макс. ток питания | 4.0mA |
| Ток пит. тип. | 2.7mA |
| Макс. напр. пит. | 40V |
| Мин. напр. пит. | 3.0V |
| Hfe мин. | 50 |
| Коэффициент усиления DC тип. | 180 |
| Oscillator amplitude | 0.5V |
| Output switch current | 1.5A |
| Power dissipation sop8 | 625mW |
| Макс. раб. частота | 100kHz |
| Operating frequency min | 100Hz |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Макс. темп. перехода | +150°C |
| Макс. раб. темп. | +70°C |
| Мин. раб. темп. | 0°C |
| Макс. напряжение питания | 40V |
| Absolute max switch current | 1.5A |
| Collector off state current max | 100µA |
| Collector off state current typ | 0.01µA |
| Current limit sense voltage max | 350mV |
| Current limit sense voltage min | 250mV |
| Current limit sense voltage typ | 300mV |
| Oscillator charging current max | 42µA |
| Oscillator charging current min | 22µA |
| Oscillator charging current typ | 31µA |
| Output saturation voltage 1 max | 1.3V |
| Output saturation voltage 1 typ | 0.95V |
| Output saturation voltage 2 max | 0.7V |
| Output saturation voltage 2 typ | 0.45V |
| Comparator threshold voltage max | 1.29V |
| Comparator threshold voltage min | 1.21V |
| Comparator threshold voltage typ | 1.24V |
| Comparator input bias current max | 400nA |
| Comparator input bias current typ | 50nA |
| Oscillator discharging current max | 260µA |
| Oscillator discharging current min | 140µA |
| Oscillator discharging current typ | 190µA |
| Absolute max switch emitter voltage | 40V |
| Absolute max comparator input voltage | -0.3V to +40V |
| Absolute max driver collector voltage | 40V |
| Absolute max switch collector voltage | 40V |
| Discharge to charge current ratio max | 7.5 |
| Discharge to charge current ratio min | 5.2 |
| Discharge to charge current ratio typ | 6.1 |
| Thermal resistance junction to ambient sop8 | 160°C/W |
| Absolute max switch collector emitter voltage | 40V |
| Comparator threshold voltage line regulation max | 5.0mV |
| Comparator threshold voltage line regulation typ | 2.0mV |
