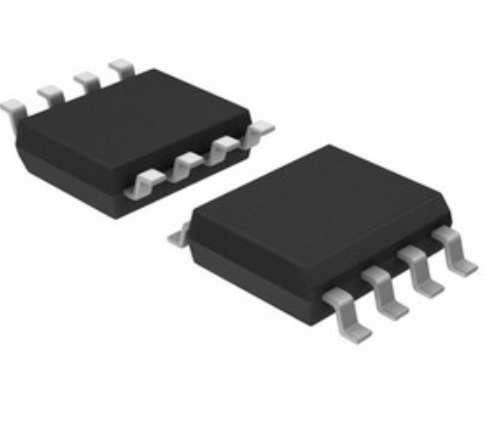

Микросхема MC34063AD
У поставщика
У поставщиков
1 911 шт.
Цены поставщиков
Склад 39
В наличии:1 911 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,23 |
| от 148 | 23,36 |
| от 242 | 21,74 |
| от 403 | 20,45 |
| от 677 | 19,53 |
Описание
Микросхема MC34063AD от HTC — это универсальный DC/DC-преобразователь в компактном корпусе SOP-8 для поверхностного монтажа. Работает при входном напряжении от 3 до 40 В, поддерживает режимы повышения, понижения и инвертирования напряжения. Максимальная рассеиваемая мощность — 0,625 Вт. Применяется в бытовой электронике, блоках питания и портативных устройствах.
Технические характеристики
| Корпус | SOP-8 |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Артикул | MC34063AD |
| Производитель | HTC |
| Reference accuracy | 2% |
| Макс. ток питания | 4mA |
| Макс. напр. пит. | 40V |
| Мин. напр. пит. | 3V |
| Topology supported | step-up, step-down, voltage-inverting |
| Макс. рассеиваемая мощность | 0.625W |
| Макс. входной ток смещения | -400nA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. частота переключения | 100kHz |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -40°C |
| Макс. частота генератора | 42kHz |
| Частота генератора мин. | 24kHz |
| Макс. раб. темп. | 75°C |
| Мин. раб. темп. | 0°C |
| Output switch current max | 1.5A |
| Ток покоя тип. | 2.5mA |
| Reference voltage typical | 1.25V |
| Уровень чувствительности к влаге | 3 |
| Абс. макс. напряжение питания | 50V |
| Частота генератора тип. | 33kHz |
| Current limit sense voltage max | 350mV |
| Current limit sense voltage min | 250mV |
| Feature active current limiting | Да |
| Comparator threshold voltage max | 1.275V |
| Comparator threshold voltage min | 1.225V |
| Current limit sense voltage typical | 300mV |
| Тепловое сопротивление переход-среда | 160°C/W |
| Comparator threshold voltage typical | 1.25V |
| Switch saturation voltage darlington max | 1.3V |
| Switch saturation voltage forced beta max | 0.7V |
| Comparator threshold voltage over temp max | 1.29V |
| Comparator threshold voltage over temp min | 1.21V |
