Документация
ИС коррекции коэффициента мощности
У поставщика
ПроизводительON Semiconductor
КатегорияМикросхемы
У поставщиков
122 шт.
Норм. уп.: 48
Цены поставщиков
Склад 13
В наличии:122 шт
Срок поставки: до недели
Норм. уп.: 48
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 234,11 |
| от 11 | 219,63 |
| от 21 | 207,83 |
| от 48 | 199,05 |
| от 96 | 192,51 |
Описание

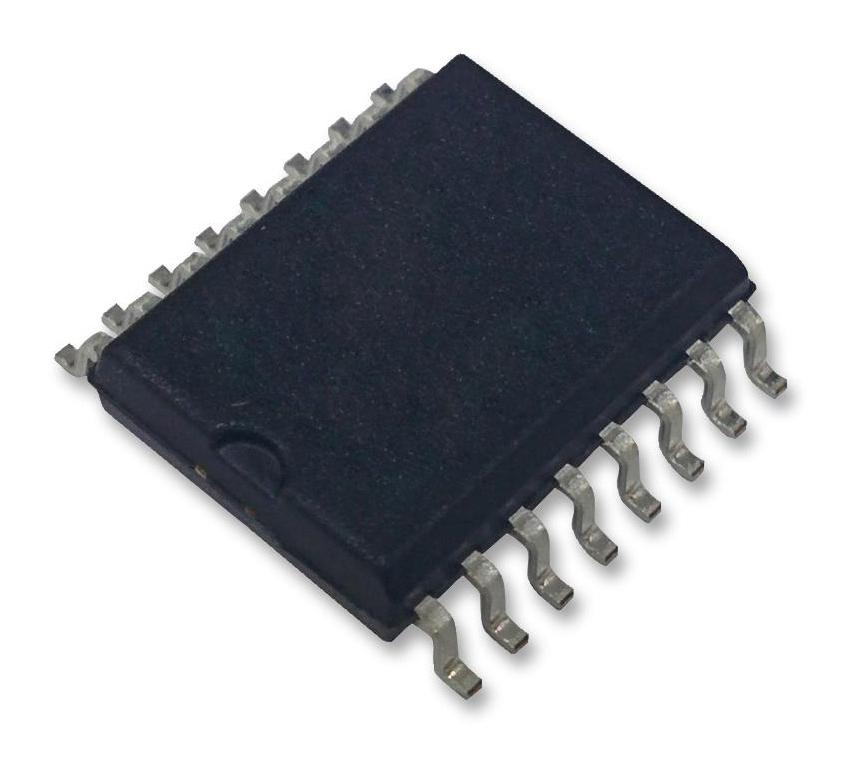

Микросхема коррекции коэффициента мощности от ON Semiconductor. Работает в широком диапазоне температур от -25°C до 125°C, выпускается в корпусе SO-16. Применяется в импульсных источниках питания и промышленной автоматике.
Технические характеристики
| Корпус | 751K |
| Корпус | SO-16 (narrow body SOIC) |
| Особенности | Lossless Off-Line Startup, Output Overvoltage Comparator, Leading Edge Blanking (LEB) for Noise Immunity, Watchdog Timer to Initiate Switching, Restart Delay Timer, One Quadrant Multiplier, Zero Current Detector, Transconductance Error Amplifier, Current Sensing Comparator, 5.0V Reference, Undervoltage Lockout (UVLO), CMOS Driver, Cycle-by-Cycle Current Limiting, Pb-Free Device |
| Функция | Active power factor controller / boost preconverter |
| Тип монтажа | SMD |
| Кол-во выводов | 16 |
| Описание | High Voltage GreenLine Power Factor Controller |
| Артикул | MC33368DG |
| Multiplier gain | 0.51 1/V typ, 0.25 min, 0.75 max |
| Line voltage max | 500V |
| Transistor count | 240 |
| Рассеиваемая мощность | 450mW |
| Voltage reference | 5.0V typ, 4.95 min, 5.05 max |
| Темп. хранения | -55°C to +150°C |
| Restart diode current | 5mA |
| Тип упаковки | Tube (туба) |
| Описание (англ.) | The power factor correction IC |
| Multiplier input bias current | -0.2µA typ, -1.0µA max |
| Темп. окр. среды | -25°C to +125°C |
| Electrical characteristics vcc | 14.5V |
| Рабочая температура перехода | 150°C |
| Power supply voltage operating | 16V |
| Power supply voltage transient | 20V |
| Error amplifier transconductance | 51µmho typ, 30 min, 80 max |
| Multiplier input threshold vcomp | 2.1V typ, 1.8 min, 2.4 max |
| Zero current detect input current | ±5mA |
| Error amplifier input bias current | 0µA typ, 1.0µA max |
| Thermal resistance junction to air | 178°C/W |
| Error amplifier output sink current | 17.5µA typ, 9 min, 30 max |
| Error amplifier input offset voltage | 2.0mV typ, 50mV max |
| Overvoltage comparator vfb threshold | 1.084 × VFB typ, 1.07 min, 1.1 max |
| Error amplifier output source current | 17.5µA typ, 9 min, 30 max |
| Рабочая температура | -25°C ~ 125°C |
| Multiplier dynamic input voltage range | VMult 0 to 3.5V typ; VComp Vth(M) to Vth(M)+2.0V |
| Leb input frequency clamp input voltage | -1V to +20V |
| Overvoltage comparator propagation time | 705ns typ |
| Programmable output switching frequency clamp | programmable |
| Current sense multiplier compensation feedback restart delay zero current input voltage | -1V to +10V |
