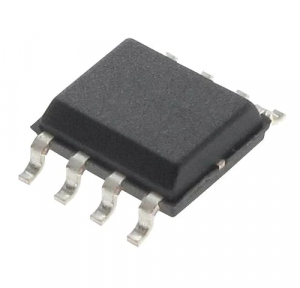

Операционный усилитель MC33072DR2G
У поставщика
У поставщиков
2 277 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 277 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,13 |
| от 80 | 23,63 |
| от 159 | 21,57 |
| от 318 | 20,01 |
| от 635 | 18,84 |
Описание
Операционный усилитель MC33072DR2G от ON Semiconductor — это сдвоенный усилитель в компактном корпусе SOIC-8 для поверхностного монтажа. Работает в диапазоне напряжений от 3 до 44 В, обеспечивает скорость нарастания до 13 В/мкс и полосу пропускания 4,5 МГц. Подходит для активных фильтров, усилителей сигналов и других задач в промышленной автоматике и аудиотехнике.
Технические характеристики
| Серия | MC33071/72/74, MC34071/72/74, NCV33072/74A |
| Корпус | SOIC-8 |
| Без свинца | Да |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Скорость нарастания | 13V/µs (gain -1), 10V/µs (gain +1) |
| Описание | Dual operational amplifier |
| Gain margin | 12dB |
| Артикул | MC33072DR2G |
| Без галогенов | Да |
| Производитель | ON Semiconductor |
| Корпус | 751 |
| Phase margin | 60° |
| Settling time | 1.1µs (to 0.1%, 10V step) |
| Соотв. RoHS | Да |
| Модель машины ЭСР | 200V |
| Конфиг. выводов | Dual op-amp: pin1=Output1, pin2=In-1, pin3=In+1, pin4=VEE, pin5=In+2, pin6=In-2, pin7=Output2, pin8=VCC |
| Темп. диапазон | -40°C to +85°C |
| Aec q100 qualified | Да |
| Макс. напр. пит. | 44V |
| Мин. напр. пит. | 3.0V |
| ESD HBM | 2000V |
| Диапазон питания | 3.0V to 44V |
| Произведение усиления на полосу | 4.5MHz |
| Макс. входной ток смещения | 500nA |
| Тип. входной ток смещения | 100nA |
| Макс. входной ток смещения | 75nA |
| Тип. входной ток смещ. | 6nA |
| Макс. напряжение смещения | 5.0mV |
| Тип. напряжение смещения вх. | 1.0mV |
| Макс. темп. перехода | +150°C |
| Output voltage swing low | -14.7V |
| Common mode rejection min | 70dB |
| Common mode rejection typ | 97dB |
| Output voltage swing high | 14V |
| Диап. темп. хр. | -60°C to +150°C |
| Суммарный коэффициент гармоник | 0.02% |
| Power supply rejection min | 70dB |
| Power supply rejection typ | 97dB |
| Коэфф. подавления синфазного сигнала | 97dB |
| Диап. раб. темп. | -40°C to +85°C |
| Capacitance drive capability | 0pF to 10000pF |
| Коэффициент подавления питания | 97dB |
| Large signal voltage gain min | 25V/mV |
| Large signal voltage gain typ | 100V/mV |
| Output short circuit duration | Indefinite |
| Input common mode voltage range | VEE to VCC-1.8V (25°C) |
| Input offset voltage temp coeff | 10uV/°C |
| Input differential voltage range | Not to exceed supply rails |
| Output short circuit current sink | 30mA |
| Output voltage swing negative typ | -14.7V |
| Output voltage swing positive min | 13.4V |
| Output voltage swing positive typ | 14V |
| Макс. темп. перехода | +150°C |
| Power supply current per amplifier | 2.5mA |
| Output short circuit current source | 30mA |
| Supply current per amplifier max 5V | 2.0mA |
| Supply current per amplifier typ 5V | 1.6mA |
| Supply current per amplifier max 15V | 2.5mA |
| Supply current per amplifier typ 15V | 1.9mA |
| Output short circuit current sink typ | 30mA |
| Output short circuit current source typ | 30mA |
| Количество контактов | 8 |
