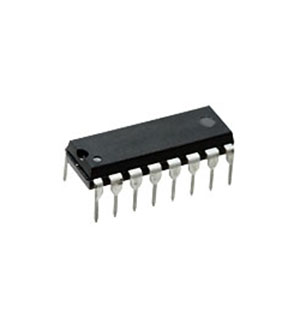

MC14174BCP, логика D FLIP-FLOP 3-18В DIP16
У поставщика
ПроизводительMotorola
У поставщиков
6 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:6 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 550 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 113,85 |
| от 50 | 50,72 |
Описание
MC14174BCP от Motorola — это D-триггер с прямым выходом. Логика работает в диапазоне питающих напряжений от 3 до 18 В, корпус исполнения — PDIP16. Применяется в промышленной автоматике и устройствах цифровой обработки сигналов.
Технические характеристики
| Type | D-Type |
| Function | Reset |
| Output Type | Non-Inverted |
| Trigger Type | Positive Edge |
| Корпус | PDIP16 |
| Mounting Type | Through Hole |
| Package / Case | 16-DIP (0.300", 7.62mm) |
| Clock Frequency | 15.5 MHz |
| Voltage - Supply | 3V ~ 18V |
| Описание | IC FF D-TYPE 1-ELE 6-BIT 16-PDIP |
| Input Capacitance | 5 pF |
| Тип входа | Single-Ended |
| Number of Elements | 1 |
| Тип логики | D-триггер |
| Полярность | прямой |
| Operating Temperature | -55°C ~ 125°C (TA) |
| Supplier Device Package | 16-PDIP |
| Current - Quiescent (Iq) | 20 µA |
| Current - Output High, Low | 8.8mA, 8.8mA |
| Number of Bits per Element | 6 |
| Max Propagation Delay @ V, Max CL | 120ns @ 15V, 50pF |
