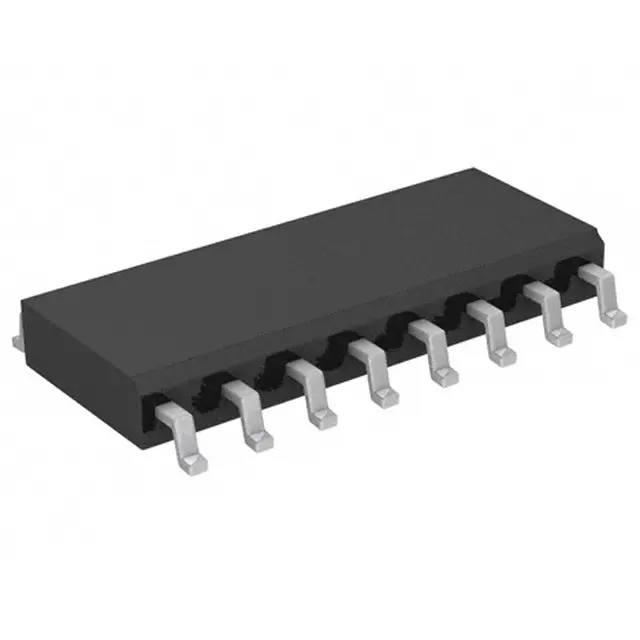

Счетчик двоичный 12-бит, SO16 MC14040BDR2G
У поставщика
ПроизводительON Semiconductor
КатегорияЛогические - Счетчики, Делители
У поставщиков
445 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:445 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 44 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,18 |
| от 41 | 15,42 |
| от 81 | 14,46 |
| от 162 | 13,25 |
| от 323 | 12,13 |
Описание
Счетчик двоичный 12-бит от ON Semiconductor. Микросхема выполнена в корпусе SO-16, работает при температурах от -55°C до 125°C. Подходит для применения в промышленной автоматике и измерительных устройствах.
Технические характеристики
| Reset | common reset line, active high |
| Outputs | Q1 to Q12 |
| Корпус | SOIC-16 |
| Без свинца | Да |
| Функция | 12-bit binary counter |
| Тип монтажа | SMD |
| Кол-во выводов | 16 |
| Clock edge | negative-going edge |
| Supply pins | VDD pin 16, VSS pin 8 |
| Логическое семейство | MC14040B |
| Вх. ток | ±0.1µA max at VDD=15V |
| Соотв. RoHS | Да |
| Тактовая частота | 1.5MHz max at VDD=5V, 3.5MHz max at VDD=10V, 4.5MHz max at VDD=15V |
| Lead temperature | 260°C |
| Clock pulse width | 385ns min at VDD=5V, 150ns min at VDD=10V, 115ns min at VDD=15V |
| Вх. емкость | 5pF typical, 7.5pF max |
| Input voltage low | 1.5V max at VDD=5V, 3.0V max at VDD=10V, 4.0V max at VDD=15V |
| Рассеиваемая мощность | 500mW |
| Ток покоя | 5µA max at VDD=5V, 10µA max at VDD=10V, 20µA max at VDD=15V |
| Reset pulse width | 960ns min at VDD=5V, 360ns min at VDD=10V, 270ns min at VDD=15V |
| Input voltage high | 3.5V min at VDD=5V, 7.0V min at VDD=10V, 11V min at VDD=15V |
| Max supply voltage | 18V |
| Низкое вых. напр. | 0.05V max at VDD=5V, 10V, 15V |
| Размеры упаковки | SOIC-16 (CASE 751B) |
| Reset removal time | 130ns min at VDD=5V, 50ns min at VDD=10V, 30ns min at VDD=15V |
| Высокое выходное напряжение | 4.95V min at VDD=5V, 9.95V min at VDD=10V, 14.95V min at VDD=15V |
| Автомобильный | Нет |
| Clock rise fall time | No limit |
| Диапазон питания | 3.0V to 18V |
| Total supply current | IT = (0.42µA/kHz)f + IDD at VDD=5V, IT = (0.85µA/kHz)f + IDD at VDD=10V, IT = (1.43µA/kHz)f + IDD at VDD=15V |
| Примечание | ИЕ20 |
| Output rise fall time | 100ns typical at VDD=5V, 50ns typical at VDD=10V, 40ns typical at VDD=15V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диапазон темп. окр. | -55°C to +125°C |
| Output drive current sink | 0.64mA min at VDD=5V, 1.6mA min at VDD=10V, 4.2mA min at VDD=15V |
| Диап. темп. хр. | -65°C to +150°C |
| Input output voltage range | -0.5V to VDD+0.5V |
| Output drive current source | -3.0mA min at VDD=5V, -1.6mA min at VDD=10V, -4.2mA min at VDD=15V |
| Input output current per pin | ±10mA |
| Описание (англ.) | COUNTER 12BIT CMOS 16SOIC |
| Propagation delay clock to q1 | 260ns typical at VDD=5V, 115ns typical at VDD=10V, 80ns typical at VDD=15V |
| Propagation delay reset to qn | 370ns typical at VDD=5V, 155ns typical at VDD=10V, 115ns typical at VDD=15V |
| Propagation delay clock to q12 | 1625ns typical at VDD=5V, 720ns typical at VDD=10V, 500ns typical at VDD=15V |
| Рабочая температура | -55°C ~ 125°C |
