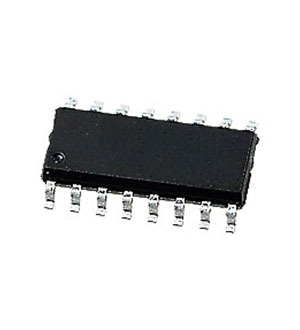

MC13142D, РЧ-смеситель 1.8ГГц SO16
У поставщика
ПроизводительMotorola
У поставщиков
160 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:160 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 170 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 320,85 |
| от 10 | 153,18 |
| от 100 | 151,98 |
Технические характеристики
| Корпус | SO-16 |
| Тип монтажа | SMD |
| If bandwidth | DC–1.8 GHz |
| Lna gain max | 13 dB |
| Lna gain min | 6.5 dB |
| Lna gain typ | 12 dB |
| Lo bandwidth | DC–1.8 GHz |
| Корпус | 751B |
| Rf bandwidth | DC–1.8 GHz |
| Lna input ip3 typ | -5 dBm |
| Lna gain at nf typ | 17 dB |
| Макс. напр. пит. | 6.5V |
| Мин. напр. пит. | 2.7V |
| Lna input match typ | -10 dB |
| Mixer input ip3 typ | -1 dBm |
| Lna noise figure max | 4.0 dB |
| Lna noise figure min | 1.0 dB |
| Lna noise figure typ | 1.8 dB |
| Lna output match typ | -15 dB |
| Mixer input match typ | -20 dB |
| Lna 1db compression max | -8 dBm |
| Lna 1db compression min | -18 dBm |
| Lna 1db compression typ | -15 dBm |
| Lo feedthrough to if typ | -35 dBm |
| Lna reverse isolation typ | -33 dB |
| Lo feedthrough to rfm typ | -35 dBm |
| Mixer 1db compression typ | 3 dBm |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Supply current enable max | 26mA |
| Supply current enable min | 8.25mA |
| Supply current enable typ | 13.5mA |
| Lo feedthrough to rfin typ | -35 dBm |
| Mixer ssb noise figure typ | 12 dB |
| Supply current disable typ | 230µA |
| Oscillator buffer drive max | -12 dBm |
| Oscillator buffer drive min | -19.5 dBm |
| Oscillator buffer drive typ | -16 dBm |
| Rfin feedthrough to rfm typ | -35 dB |
| Number of active transistors | 176 |
| Rfout feedthrough to rfm typ | -35 dB |
| Mixer rf feedthrough to if typ | -25 dB |
| Mixer power conversion gain max | -2 dB |
| Mixer power conversion gain min | -7 dB |
| Mixer power conversion gain typ | -3 dB |
| Mixer rf feedthrough to rfin typ | -25 dB |
| Mixer voltage conversion gain typ | 9 dB |
| Oscillator phase noise 25khz offset typ | -90 dBc/Hz |
