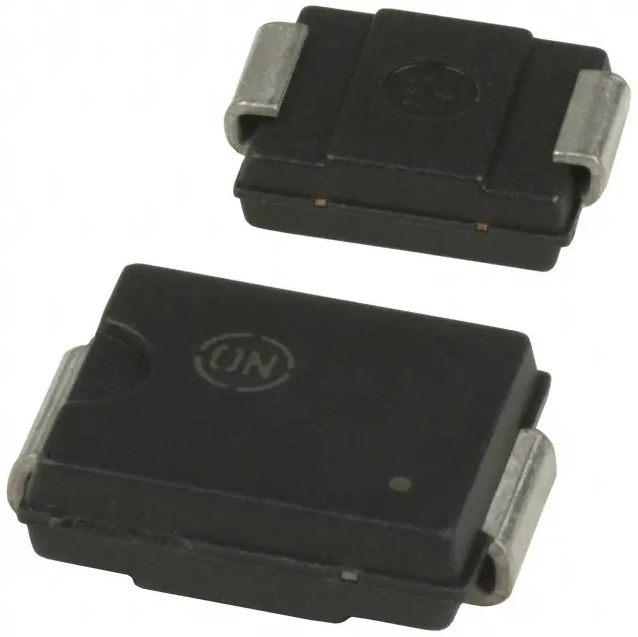

диод Шоттки MBRS360T3G
У поставщика
У поставщиков
19 572 шт.
Норм. уп.: 36
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 15срок до 10 дн.
Цена за шт16,32 ₽
Сумма587,52 ₽
В наличии2 636 шт
только упаковками по 36 штюрлицам и ИП
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии16 936 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
продаётся от 50 штпри 50 — 18,69 ₽
36 шт · Склад 15 · 587,52 ₽
Описание
Диод Шоттки MBRS360T3G от ON Semiconductor — это компонент с низким прямым падением напряжения. Он рассчитан на ток 3 А и обратное напряжение 60 В, выпускается в компактном корпусе SMC для поверхностного монтажа. Подходит для импульсных источников питания и защиты от обратной полярности в промышленной и бытовой электронике.
Технические характеристики
| MSL | MSL 1 |
| Тип | Диоды Шоттки |
| Вес | 217mg |
| Корпус | SMC 2-LEAD (CASE 403AC) |
| Без свинца | Да |
| Без BFR | Да |
| Тип монтажа | SMD |
| Компонент | MBRS360T3G |
| Размеры | A: 1.95-2.61mm; D: 5.55-6.25mm; E: 6.60-7.15mm; Индуктивность: 0.75-1.60mm; B: 2.90-3.20mm; C: 0.15-0.41mm; A1: 0.05-0.20mm; A2: 1.90-2.41mm; HE: 7.75-8.15mm |
| Описание | Surface Mount Schottky Power Rectifier |
| Без галогенов | Да |
| Соотв. RoHS | Да |
| Модель машины ЭСР | C |
| Напряжение блокировки DC | 60V |
| ESD HBM | 3B |
| Диап. темп. хр. | -65 to +175°C |
| Температура пайки выводов | 260°C max for 10s |
| Раб. имп. обратное напряжение | 60V |
| Рабочая температура перехода | -65 to +175°C |
| Имп. обратное напряжение | 60V |
| Неповторяющийся пиковый импульсный ток | 125A |
| Средний выпрямленный прямой ток | 3.0A @ TL=137°C, 4.0A @ TL=127°C |
| Макс. мгновенное прямое напряжение | 0.63V @ iF=3.0A, TJ=25°C |
| Макс. импульсный обратный ток | 0.03mA @ TJ=25°C, 3.0mA @ TJ=100°C |
| Thermal resistance junction to lead smb | 15°C/W |
| Thermal resistance junction to lead smc | 11°C/W |
| Thermal resistance junction to ambient smb | 145°C/W |
| Thermal resistance junction to ambient smc | 136°C/W |
| Thermal resistance junction to ambient smb 1inch pad | 73°C/W |
| Thermal resistance junction to ambient smc 1inch pad | 71°C/W |
| Обратное напряжение, В | 60 |
| Прямой ток, А | 3 |
