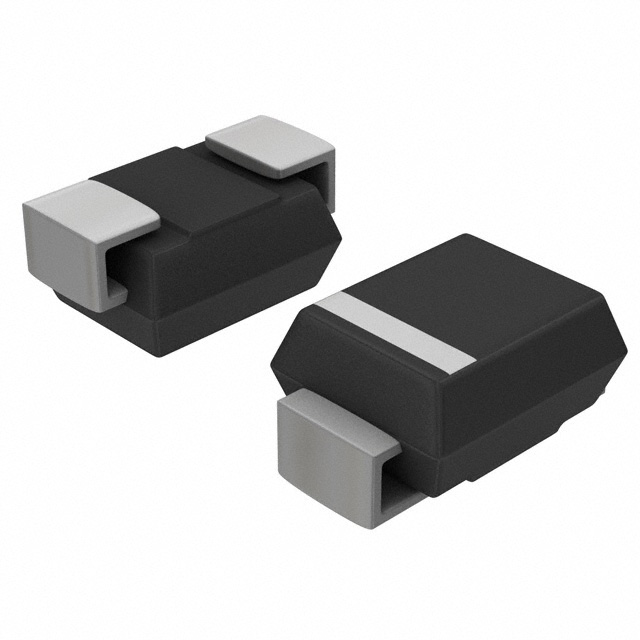

Диод Шоттки 40V 1А 0.6V MBRS140T3G
У поставщика
ПроизводительON Semiconductor
У поставщиков
5 416 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт13,55 ₽
Сумма1 355,00 ₽
+ доплата 490,00 ₽
В наличии5 416 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 242 — 12,12 ₽ (−11%)
Заказ со склада «Склад 13» с этой позицией — 1 355,00 ₽. До заказа без доплаты не хватает 15 945,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 1 355,00 ₽
Описание
Диод Шоттки от ON Semiconductor на напряжение 40 В и ток 1 А. Выполнен в компактном корпусе SMB (DO-214AA) с падением напряжения 0,6 В. Подходит для применения в автомобильной электронике и цепях защиты от обратной полярности.
Технические характеристики
| Корпус | 403A |
| Вес | 95mg |
| Корпус | SMB (DO-214AA) |
| Тип монтажа | SMD |
| Размеры | A: 1.90 to 2.28mm; D: 3.30 to 3.95mm; E: 4.06 to 4.60mm; Индуктивность: 0.76 to 1.60mm; B: 1.96 to 2.20mm; C: 0.15 to 0.31mm; A1: 0.05 to 0.19mm; HE: 5.21 to 5.60mm; L1: 0.51mm REF |
| Тип диода | Выпрямитель с барьером Шоттки |
| Описание | Surface Mount Schottky Power Rectifier |
| Покрытие выводов | Pb-Free |
| Артикул | MBRS140T3G |
| PPAP | Да |
| Информация для заказа | MBRS140T3G: SMB, 2500 / Tape & Reel; SBRS8140T3G: SMB, 2500 / Tape & Reel |
| Модель машины ЭСР | C (> 400V) |
| AEC-Q101 | Да |
| Напряжение блокировки DC | 40V |
| Посадочное место для пайки | X: 2.261mm; Y: 2.743mm; Z: 2.159mm |
| ESD HBM | 3B (> 16000V) |
| Pulse test condition | Pulse Width = 300µs, Duty Cycle ≤ 2.0% |
| Примечание | Шоттки 40В 1А |
| Альтернативный номер детали | SBRS8140T3G |
| Cathode polarity band | Да |
| Температура пайки | 260°C Max. for 10 Seconds |
| Условие импульсного тока | Halfwave, Single Phase, 60 Hz |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Прямое напряжение | iF = 1.0A, TJ = 25°C |
| Typical forward voltage max | 0.55V |
| Условия теплового сопротивления | TL = 25°C |
| Раб. имп. обратное напряжение | 40V |
| Описание (англ.) | Diode Schottky 40V 1A Automotive 2-Pin SMB T/R |
| Reverse current condition 25c | Rated dc Voltage, TJ = 25°C |
| Рабочая температура перехода | -65 to +125°C |
| Reverse current condition 100c | Rated dc Voltage, TJ = 100°C |
| Имп. обратное напряжение | 40V |
| Средний выпрямленный прямой ток | 1.0A |
| Неповторяющийся пиковый ток перенапряжения | 40A |
| Typical forward voltage condition | 1.0A, TJ = 25°C |
| Тепловое сопротивление переход-вывод | 12°C/W |
| Макс. мгновенное прямое напряжение | 0.6V |
| Макс. импульсный обратный ток | 1.0mA |
| Maximum instantaneous reverse current 100c | 10mA |
| Условия среднего выпрямленного тока | TL = 115°C |
