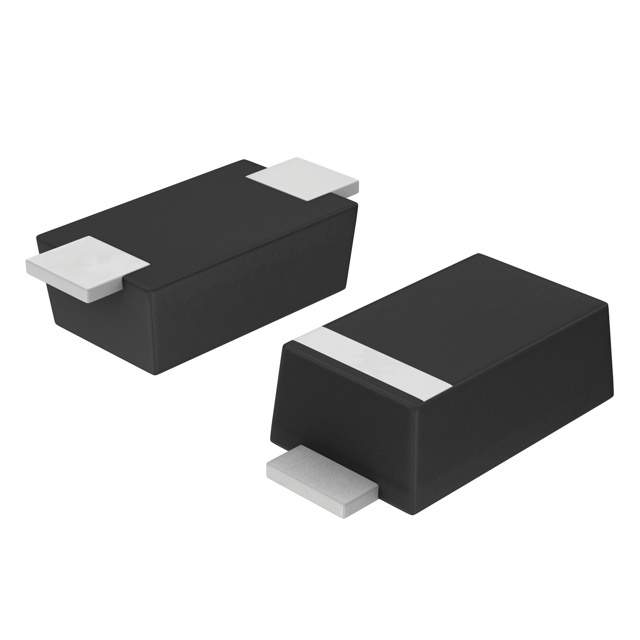

Диод MBR230LSFT1G
У поставщика
У поставщиков
6 960 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:6 960 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,48 |
| от 128 | 14,67 |
| от 256 | 13,18 |
| от 511 | 12,04 |
| от 1 021 | 11,20 |
Описание
Диод Шоттки MBR230LSFT1G от ON Semiconductor рассчитан на прямой ток до 2 А и обратное напряжение 30 В. Компонент выполнен в компактном корпусе SOD-123FL, что обеспечивает низкое падение напряжения и высокую скорость переключения. Подходит для использования в импульсных источниках питания и цепях защиты от обратной полярности.
Технические характеристики
| Тип | Schottky Barrier Rectifier |
| Вес | 11.7 mg |
| Маркировка | L3N |
| Корпус | SOD-123FL |
| Тип монтажа | SMD |
| Уровень MSL | 1 |
| Наименование | MBR230LSFT1G |
| Покрытие выводов | 100% Matte Sn |
| Высота корпуса | 0.90-0.98 mm |
| Описание | Schottky Diodes & Rectifiers 2A 30V SCHOTTKY |
| Automotive version | NRVB230LSFT1G |
| Ширина корпуса | 2.50-2.90 mm |
| Package lead width | 0.70-1.10 mm |
| Package body length | 1.50-1.80 mm |
| Package lead length | 0.55-0.95 mm |
| Package overall width | 3.40-3.80 mm |
| Package lead thickness | 0.10-0.20 mm |
| Voltage rate of change | 10000 V/µs |
| Capacitance typical at 0V | 140pF |
| Esd ratings machine model | C |
| Температура пайки макс. | 260°C for 10 seconds |
| Диап. темп. хр. | -55 to 150°C |
| Имп. прямой ток | 40A |
| Esd ratings human body model | 3B |
| Forward voltage max at 1A 25C | 0.38V |
| Forward voltage max at 2A 25C | 0.43V |
| Forward voltage max at 1A 100C | 0.30V |
| Forward voltage max at 2A 100C | 0.37V |
| Repetitive reverse voltage max | 30V |
| Reverse current max at 30V 25C | 1.0mA |
| Peak repetitive forward current | 4.0A |
| Reverse current max at 30V 100C | 25mA |
| Средний выпрямленный прямой ток | 2.0A |
| Диапазон темп. перехода | -55 to 125°C |
| Thermal resistance junction to lead min pad | 26 °C/W |
| Thermal resistance junction to ambient min pad | 325 °C/W |
| Thermal resistance junction to lead 1in2 copper | 21 °C/W |
| Thermal resistance junction to ambient 1in2 copper | 82 °C/W |
| Напряжение, В | 30 |
| Ток, А | 2 |
