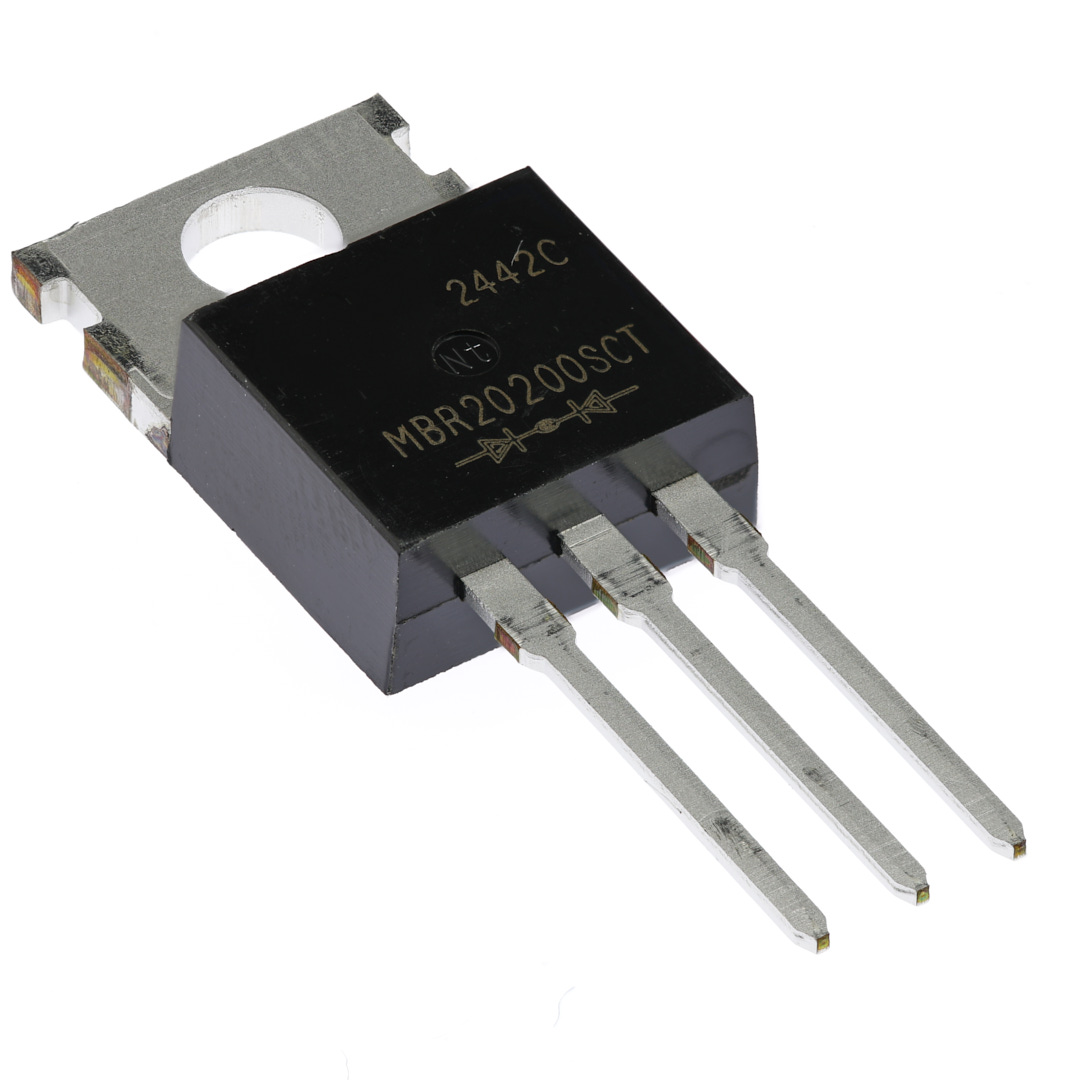

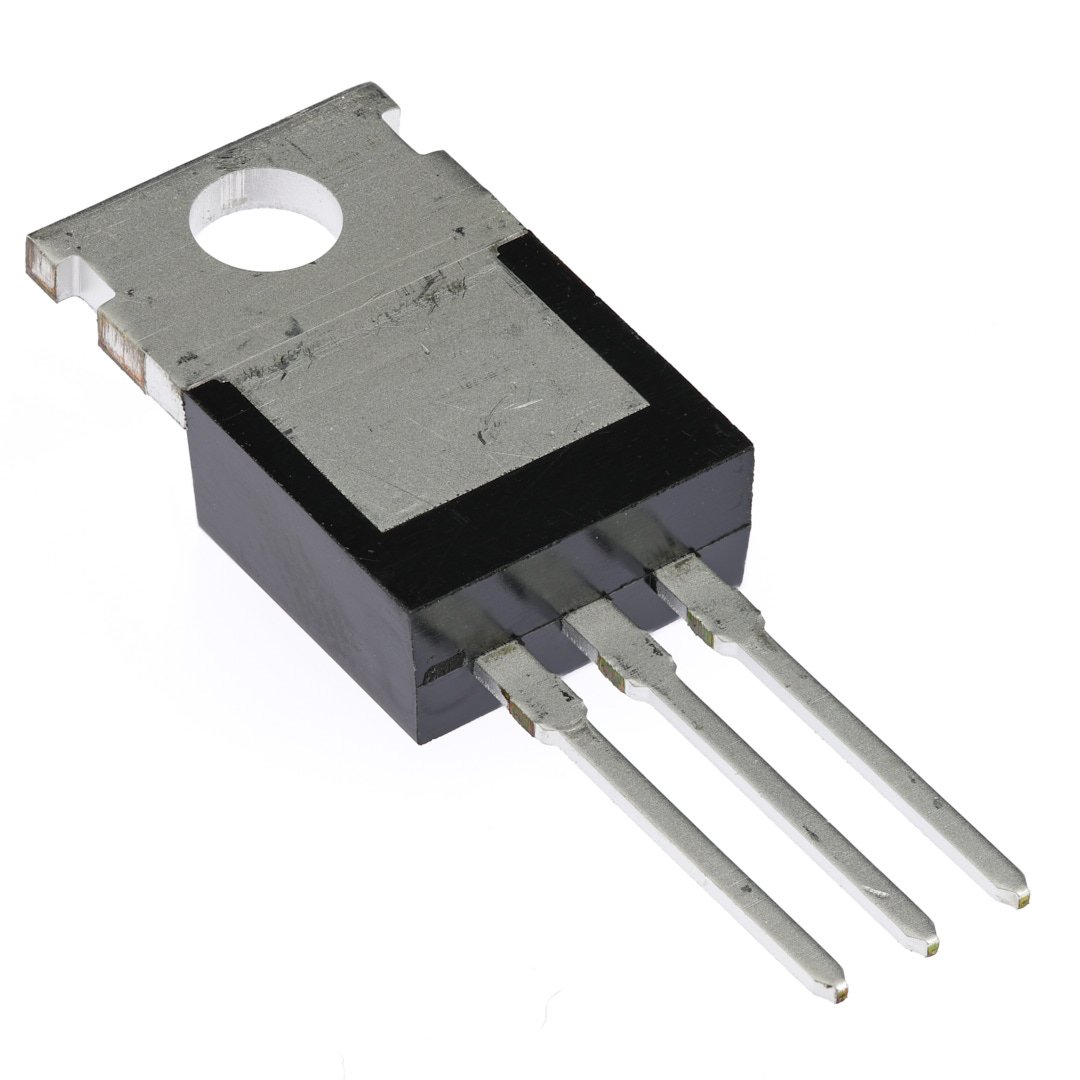

Диод Шоттки MBR20200CT
В наличии
На своём складе
550 шт.
Норм. уп.: 50
У поставщиков
500 шт.
Норм. уп.: 50
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 12,70 |
| от 20 | 12,35 |
| от 40 | 11,99 |
| от 80 | 11,73 |
Цены поставщиков
Склад 2
В наличии:500 шт
Срок поставки: до 2 недель
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 12,70 |
| от 20 | 12,35 |
| от 40 | 11,99 |
| от 80 | 11,73 |
Описание
Диод Шоттки MBR20200CT от KEEN SIDE — выпрямитель с барьером Шоттки в корпусе TO-220-3L для монтажа в отверстия. Выдерживает обратное напряжение до 200 В, прямой ток до 20 А при падении напряжения всего 1,2 В. Подходит для импульсных блоков питания и преобразователей в промышленной автоматике.
Технические характеристики
| Тип | Schottky Barrier Rectifier |
| Корпус | TO-220-3L |
| Тип монтажа | Выводной |
| Шаг выводов | 2.54mm typical |
| Диаметр вывода | 3.735mm to 3.935mm |
| Высота корпуса | 4.47mm to 4.67mm |
| Рассеиваемая мощность | 2W |
| Ширина корпуса | 8.5mm to 8.9mm |
| Напряжение блокировки DC | 200V |
| Package body length | 10.01mm to 10.31mm |
| Ср.кв. обратное напряжение | 140V |
| Forward voltage at 10a | 1V |
| Forward voltage at 20a | 1.2V |
| Reverse current at 200v | 100µA |
| Макс. темп. перехода | 125°C |
| Обратное пробивное напряжение | 200V |
| Диап. темп. хр. | -55°C to +150°C |
| Typical total capacitance | 500pF |
| Условия теста емкости | VR=5V, f=1MHz |
| Раб. имп. обратное напряжение | 200V |
| Имп. обратное напряжение | 200V |
| Средний выпрямленный выходной ток | 20A |
| Термосопротивление переход-среда | 50°C/W |
| Неповтор. импульсный ток | 150A |
| Ёмкость перехода, пФ | 500 |
| Макс. температура хранения, °C | 150 |
| Мин. температура хранения, °C | -55 |
| Обратное напряжение, В | 200 |
