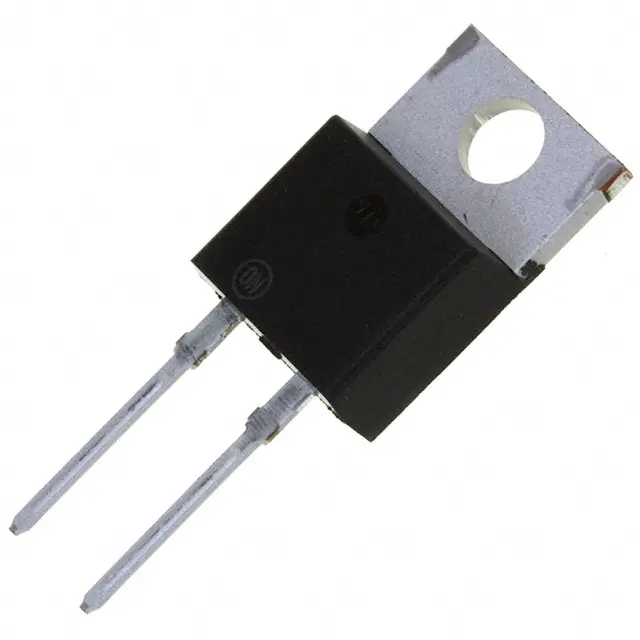

Диод Шоттки 45V 10A 0.57V MBR1045G
У поставщика
ПроизводительON Semiconductor
У поставщиков
68 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:68 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 73,72 |
| от 18 | 72,34 |
| от 35 | 70,48 |
| от 100 | 67,90 |
| от 150 | 64,73 |
Описание
Диод Шоттки MBR1045G от ON Semiconductor. Рассчитан на обратное напряжение до 45 В и прямой ток до 10 А при падении напряжения 0,57 В. Выпускается в корпусе TO-220AC. Подходит для импульсных блоков питания и цепей защиты от обратной полярности.
Технические характеристики
| Корпус | 221B-04 |
| Серия | SWITCHMODE |
| Вес | 1.9g |
| Корпус | TO-220AC |
| Без свинца | Да |
| Тип монтажа | Выводной |
| Размеры | A: 15.11-15.75mm; B: 9.65-10.29mm; C: 4.06-4.82mm; D: 0.64-0.89mm; F: 3.61-4.09mm; G: 4.83-5.33mm; H: 2.79-3.30mm; J: 0.36-0.64mm; K: 12.70-14.27mm; L: 1.14-1.52mm; Q: 2.54-3.04mm; R: 2.04-2.79mm; S: 1.14-1.39mm; T: 5.97-6.48mm; U: 0.000-1.27mm |
| Описание | Schottky Barrier Rectifier |
| Артикул | MBR1045G |
| Применение | Power Supply – Output Rectification, Power Management, Instrumentation |
| Esd rating mm | C |
| Рейтинг ЭСР HBM | 3B |
| Соотв. RoHS | Да |
| Прямое напряжение | 0.57V |
| Capacitance maximum | 1500pF |
| Тип. емкость | 200pF |
| Напряжение блокировки DC | 45V |
| Макс. прямое напряжение | 0.57V |
| Примечание | Шоттки 45В 10А |
| Capacitance conditions | VR=1.0V |
| Voltage rate of change | 10000V/µs |
| Reverse current 25c max | 0.1mA |
| Reverse current 25c typ | 0.008mA |
| Тип упаковки | Tube (туба) |
| Reverse current 125c max | 15mA |
| Reverse current 125c typ | 5.3mA |
| Диап. темп. хр. | -65 to +175°C |
| Forward voltage conditions | iF=10A, Tj=125°C |
| Температура пайки выводов | 260°C for 10s |
| Forward voltage 20a 25c max | 0.84V |
| Forward voltage 20a 25c typ | 0.78V |
| Forward voltage 20a 125c max | 0.72V |
| Forward voltage 20a 125c typ | 0.67V |
| Раб. имп. обратное напряжение | 45V |
| Описание (англ.) | Diode Schottky 45V 10A 2-Pin(2+Tab) TO-220AC Tube |
| Рабочая температура перехода | -65 to +175°C |
| Peak repetitive forward current | 10A |
| Имп. обратное напряжение | 45V |
| Средний выпрямленный прямой ток | 10A |
| Non repetitive peak surge current | 150A |
| Тепл. сопр. переход-корпус | 2.0°C/W |
| Peak repetitive reverse surge current | 1.0A |
| Термосопротивление переход-среда | 60°C/W |
