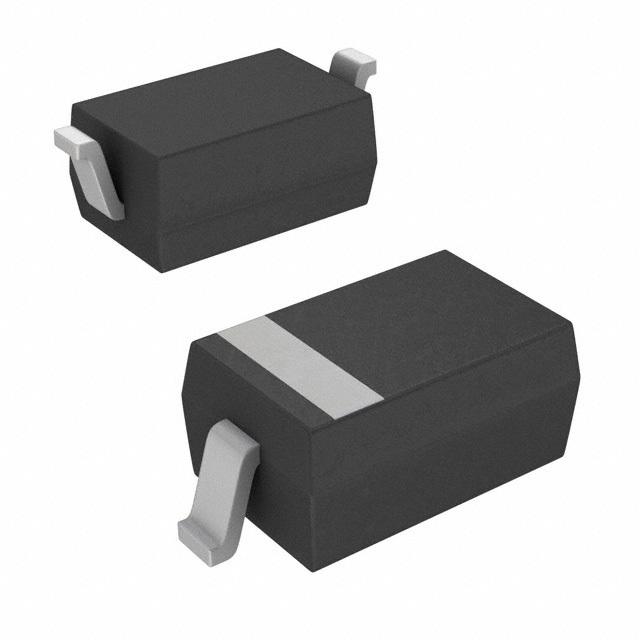

Диод MBR0560-TP
У поставщика
У поставщиков
4 994 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт4,12 ₽
Сумма824,00 ₽
+ доплата 490,00 ₽
В наличии4 994 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 252 — 3,67 ₽ (−11%)
Заказ со склада «Склад 13» с этой позицией — 824,00 ₽. До заказа без доплаты не хватает 16 476,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
200 шт · Склад 13 · 824,00 ₽
Описание
Диод Шоттки MBR0560-TP от MCC. Компонент рассчитан на ток 0,5 А и обратное напряжение 60 В, рассеиваемая мощность — 410 мВт. Выполнен в компактном SMD-корпусе SOD-123. Подходит для высокочастотной коммутации в бытовой электронике и импульсных источниках питания.
Технические характеристики
| Тип | Диоды Шоттки |
| Мощность, Вт | 410 |
| Серия | MBR0520 thru MBR0580 |
| Ток, А | 0.5 A |
| Маркировка | R6 |
| Корпус | SOD-123 |
| Упаковка | Tape&Reel: 3Kpcs/Reel |
| Напряжение, В | 60 В |
| Тип монтажа | SMD |
| Размеры | A max: 3.85mm; A min: 3.55mm; B max: 2.85mm; B min: 2.55mm; C max: 1.80mm; C min: 1.40mm; D max: 1.35mm; E max: 0.78mm; E min: 0.30mm; G min: 0.15mm; H max: 0.25mm; J max: 0.15mm |
| Ёмкость | 30 pF |
| Артикул | MBR0560-TP |
| Производитель | Micro Commercial Components |
| Тип компонента | Schottky Rectifier |
| Соотв. RoHS | Да |
| Прямое напряжение | 0.70 В |
| Бессвинцовое покрытие | Да |
| Рассеиваемая мощность | 410mW |
| Опция без галогенов | -HF suffix |
| Макс. RMS напряжение | 42V |
| Средний прямой ток | 0.5A |
| Epoxy flammability rating | UL 94 V-0 |
| Диап. темп. хр. | -55°C to +150°C |
| Макс. обратный ток пост. | 0.2mA |
| Уровень чувствительности к влаге | 1 |
| Имп. прямой ток | 5.5A |
| Макс. DC блокирующее напряжение | 60V |
| Диап. раб. темп. | -55°C to +150°C |
| Рекомендуемая контактная площадка | Pad 1: 0.093"; Pad 2: 0.048"; Pad 3: 0.036" |
| Тип. емкость перехода | 30pF |
| Условия среднего прямого тока | TA=50°C |
| Maximum dc reverse current condition | TA=25°C at rated DC blocking voltage |
| Условия пикового прямого тока | 8.3ms half sine |
| Макс. мгновенное прямое напряжение | 0.70V |
| Макс. повторяющееся импульсное обратное напряжение | 60V |
| Условия типовой ёмкости перехода | 1.0MHz, VR=4.0V |
| Макс. тепловое сопротивление переход-среда | 244°C/W |
| Макс. импульсное прямое напряжение, условия | IFM=0.5A, TA=25°C |
| Обратное напряжение, В | 60 |
| Прямой ток, А | 0,5 |
