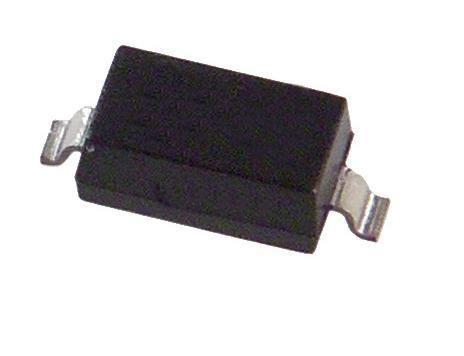

Диод Шоттки MBR0520LT1G
У поставщика
У поставщиков
39 211 шт.
Норм. уп.: 150
Цены поставщиков
Склад 13
В наличии:33 261 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 74 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,41 |
| от 211 | 8,20 |
| от 422 | 7,20 |
| от 844 | 6,43 |
| от 1 688 | 5,89 |
Склад 15
В наличии:5 950 шт
Срок поставки: до 10 дн.
Норм. уп.: 150
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 150 | 5,08 |
Описание
Диод Шоттки MBR0520LT1G от ON Semiconductor. Выдерживает обратное напряжение до 20 В и прямой ток до 0,5 А. Выполнен в компактном корпусе SOD-123 для поверхностного монтажа. Применяется в цепях защиты от обратной полярности и в DC-DC преобразователях бытовой электроники.
Технические характеристики
| Тип | Диоды Шоттки |
| Корпус | 425-04 |
| Стиль | 1 |
| Цоколевка | Pin1: Cathode; Pin2: Anode |
| Вес | 11.7mg |
| Маркировка | Date code: M; Device code: B2; Pb free indicator: • |
| Корпус | SOD-123 |
| Без свинца | Да |
| Тип монтажа | SMD |
| Полярность | Cathode Band |
| Размеры | A: 0.94 to 1.35mm (0.037 to 0.053in); D: 1.40 to 1.80mm (0.055 to 0.071in); E: 2.54 to 2.84mm (0.100 to 0.112in); L: 0.25mm min (0.010in min); B: 0.51 to 0.71mm (0.020 to 0.028in); C: 0.15mm max (0.006in max); A1: 0.00 to 0.10mm (0.000 to 0.004in); HE: 3.56 to 3.86mm (0.140 to 0.152in); Угол: 0° to 10° |
| Epoxy ul94 | V-0 @ 0.125 in |
| Описание | Surface Mount Schottky Power Rectifier |
| Тип устройства | Schottky Barrier Rectifier |
| Покрытие выводов | Corrosion Resistant and Terminal Leads are Readily Solderable |
| Артикул | MBR0520LT1G |
| PPAP | Да |
| AEC-Q101 | Да |
| Напряжение блокировки DC | 20V |
| Макс. прямое напряжение | 0.38V |
| Soldering footprint | Pad1: 1.22mm (0.048in); Pad2: 0.91mm (0.036in); Pad3: 2.36mm (0.093in); Pad4: 4.19mm (0.165in) |
| Информация для заказа | MBR0520LT1G: Корпус: SOD-123 (Pb-Free); Shipping: 3,000 / Tape & Reel; Размер катушки: 8 mm Tape, 7" Reel; MBR0520LT3G: Корпус: SOD-123 (Pb-Free); Shipping: 10,000 / Tape & Reel; Размер катушки: 8 mm Tape, 13" Reel; SBR80520LT1G: Корпус: SOD-123 (Pb-Free); Shipping: 3,000 / Tape & Reel; Размер катушки: 8 mm Tape, 7" Reel; SBR80520LT3G: Корпус: SOD-123 (Pb-Free); Shipping: 10,000 / Tape & Reel; Размер катушки: 8 mm Tape, 13" Reel |
| Температура пайки | 260°C Max. for 10 Seconds |
| Voltage rate of change | 1000V/µs |
| Thermal resistance note | 1 inch square pad size (1 x 0.5 inch for each lead) on FR4 board |
| Esd rating machine model | C (>400V) |
| Диап. темп. хр. | -65 to +150°C |
| Esd rating human body model | 3B (>8000V) |
| Раб. имп. обратное напряжение | 20V |
| Forward voltage max condition | 0.5A, 25°C |
| Рабочая температура перехода | -65 to +125°C |
| Имп. обратное напряжение | 20V |
| Средний выпрямленный прямой ток | 0.5A |
| Non repetitive peak surge current | 5.5A |
| Макс. темп. перехода | 125°C |
| Тепловое сопротивление переход-вывод | 150°C/W |
| Maximum instantaneous forward voltage | At 0.1A 25C: 0.300V; At 0.5A 25C: 0.385V; At 0.1A 100C: 0.220V; At 0.5A 100C: 0.330V |
| Maximum instantaneous reverse current | At 10V 25C: 75µA; At 20V 25C: 250µA; At 10V 100C: 5mA; At 20V 100C: 8mA |
| Термосопротивление переход-среда | 206°C/W |
| Average rectified forward current condition | Rated VR, TL = 90°C |
| Non repetitive peak surge current condition | Surge Applied at Rated Load Conditions Halfwave, Single Phase, 60 Hz |
