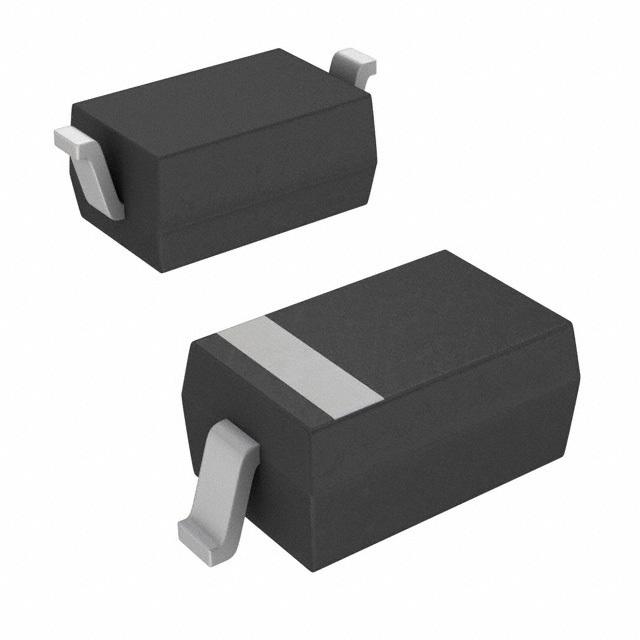

Диод Шоттки 20V 500mA SOD123 MBR0520-TP
У поставщика
ПроизводительMCC
У поставщиков
9 160 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:9 160 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 164 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,21 |
| от 258 | 3,75 |
| от 515 | 3,34 |
| от 1 030 | 3,00 |
| от 2 060 | 2,77 |
Описание
Диод Шоттки MBR0520-TP от MCC. Выдерживает обратное напряжение до 20 В и прямой ток до 0,5 А, выпускается в компактном корпусе SOD-123. Подходит для защиты от обратной полярности и высокочастотного выпрямления в бытовой электронике.
Технические характеристики
| Серия | MBR0520 thru MBR0580 |
| Маркировка | R2 |
| Корпус | SOD-123 |
| Упаковка | Tape&Reel: 3Kpcs/Reel |
| Тип монтажа | SMD |
| Размеры | A max: 3.85mm; A min: 3.55mm; B max: 2.85mm; B min: 2.55mm; C max: 1.80mm; C min: 1.40mm; D max: 1.35mm; E max: 0.78mm; E min: 0.30mm; G min: 0.15mm; H max: 0.25mm; J max: 0.15mm |
| Описание | Schottky Rectifier Diode |
| Артикул | MBR0520-TP |
| Производитель | Micro Commercial Components |
| Соотв. RoHS | Да |
| Lead free finish | Да |
| Рассеиваемая мощность | 410mW |
| Halogen free option | -HF suffix |
| Макс. RMS напряжение | 14V |
| Примечание | Шоттки 20В 0.5А |
| Device catalog number | MBR0520 |
| Средний прямой ток | 0.5A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Epoxy flammability rating | UL 94 V-0 |
| Диап. темп. хр. | -55°C to +150°C |
| Maximum dc reverse current | 0.2mA |
| Уровень чувствительности к влаге | 1 |
| Имп. прямой ток | 5.5A |
| Условия теста емкости | 1.0MHz, VR=4.0V |
| Макс. DC блокирующее напряжение | 20V |
| Диап. раб. темп. | -55°C to +150°C |
| Suggested solder pad layout | Pad 1: 0.093"; Pad 2: 0.048"; Pad 3: 0.036" |
| Тип. емкость перехода | 30pF |
| Описание (англ.) | Diode Schottky 20V 0.5A 2-Pin SOD-123 T/R |
| Forward voltage test conditions | IFM=0.5A, TA=25°C |
| Reverse current test conditions | at rated DC blocking voltage, TJ=25°C |
| Maximum instantaneous forward voltage | 0.45V |
| Maximum recurrent peak reverse voltage | 20V |
| Average forward current derating temperature | TA=50°C |
| Maximum thermal resistance junction to ambient | 244°C/W |
