Драйвер светодиодов с общим анодом понижающий 60В 2A
У поставщика
ПроизводительMBI
КатегорияМикросхемы
У поставщиков
200 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 129,32 |
| от 18 | 120,51 |
| от 36 | 113,32 |
| от 71 | 107,96 |
| от 141 | 103,96 |
Описание

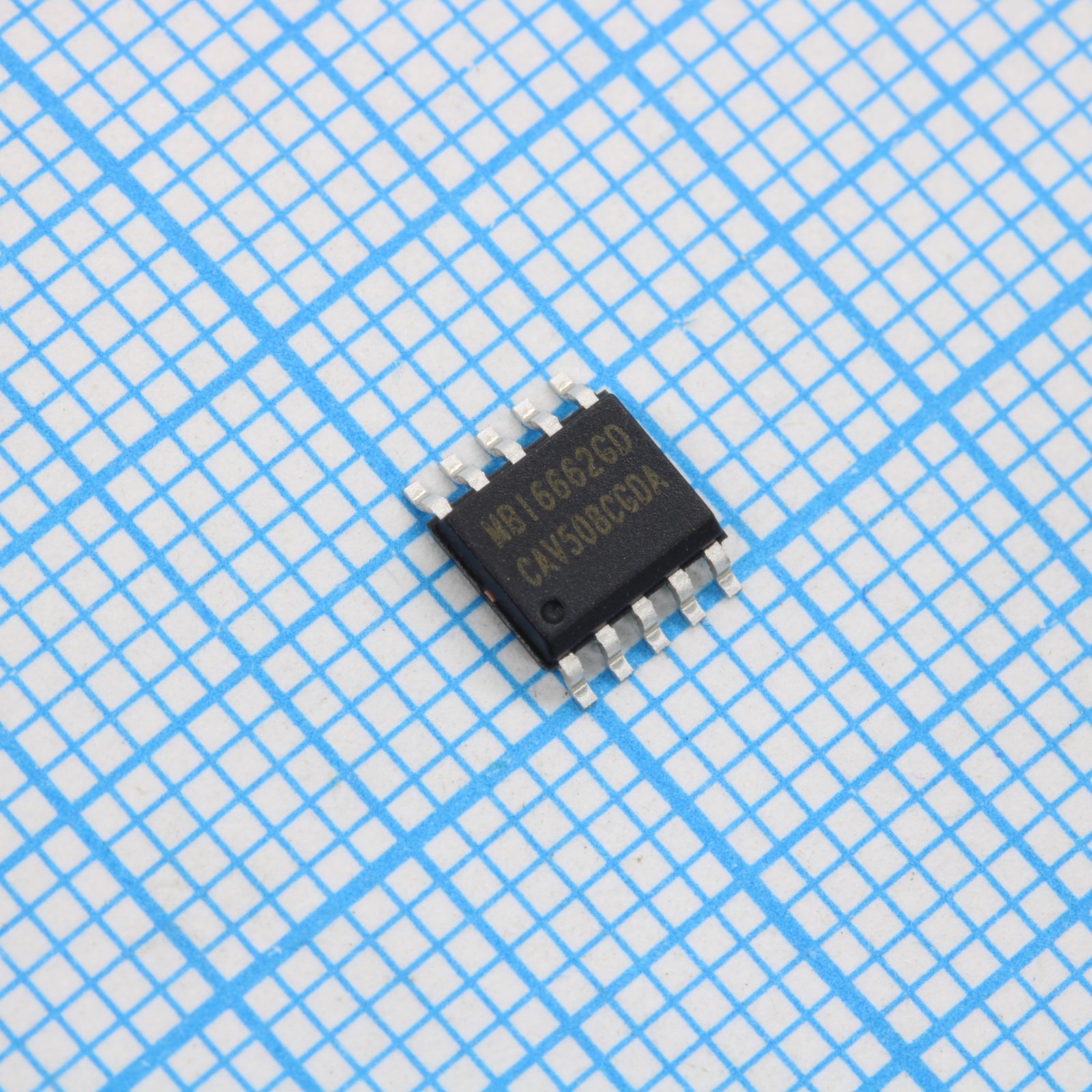

MBI MBI6662GD-A — это понижающий драйвер светодиодов с общим анодом. Микросхема рассчитана на напряжение до 60 В и ток до 2 А, выпускается в корпусе SOP10. Применяется в светодиодном освещении и промышленной автоматике.
Технические характеристики
| Контактов | 1: LX; 2: CSN; 3: VIN; 4: DIM; 5: VCC; 6: FS; 7: COMP; 8: GND; 9: GNDP; 10: CSP |
| Корпус | SOP-10L-150 |
| Особенности | Maximum 2A constant output current, 4.5V~60V wide input voltage range, Common anode connection, Adaptive hysteretic PFM with adjustable fixed frequency operation, Tunable output current, Integrated power switch with 0.2Ω on-resistance, Full protections: UVLO/OCP/Thermal/LED Open-/LED Short-Circuited, Soft-start function, PWM dimming |
| Тип монтажа | SMD |
| Кол-во выводов | 10 |
| КПД | >95% @ 36V in, 2A, 10 LEDs |
| Описание | 60V/2A, Common Anode Step-Down LED Driver |
| Артикул | MBI6662GD-A |
| Применение | Stage Lighting, High Power LED Wall-Washer, Automotive LED Lighting, Parallel Lighting Fixtures Connected by Common-Anode Scheme |
| Lx fall time | 20ns max |
| Lx rise time | 20ns max |
| Производитель | Macroblock |
| Uvlo voltage | 4.1V typ |
| Mosfet leakage | 0.1μA typ, 1.0μA max |
| Напряжение запуска | 4.4V max |
| Макс. вх. напр. | 60V |
| Мин. входное напряжение | 4.5V |
| Рассеиваемая мощность | 3.13W |
| Макс. частота ШИМ | 1kHz |
| Мин. частота ШИМ | 0.1kHz |
| Макс. низкий уровень ШИМ | 0.8V |
| Макс. вых. ток | 2.0A |
| Pwm duty cycle max | 100% |
| Pwm duty cycle min | 1% |
| Pwm high level min | 2.5V |
| Макс. ток питания | 2.5mA |
| Ток пит. тип. | 1.5mA |
| Тепловое сопротивление | 40°C/W |
| Low side hysteresis | 5-80% |
| High side hysteresis | 5-80% |
| Mosfet on resistance | 0.2Ω typ, 0.5Ω max |
| Csn propagation delay | 100ns typ |
| Csp propagation delay | 100ns typ |
| Low side blanking time | 180ns typ |
| Over current threshold | 3.0A typ |
| Supply voltage abs max | 75V |
| High side blanking time | 280ns typ |
| Точность выходного тока | ±2% typ, ±5% max |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -55°C |
| Макс. частота переключения | 1.0MHz |
| Мин. частота переключения | 0.1MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Current sense voltage max | 105mV |
| Current sense voltage min | 95mV |
| Current sense voltage typ | 100mV |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Vcc regulated voltage 4v5 | 4.2V typ |
| Vcc regulated voltage max | 5.5V |
| Vcc regulated voltage min | 4.5V |
| Vcc regulated voltage typ | 5.0V |
| Recommended duty cycle max | 90% |
| Recommended duty cycle min | 10% |
| Описание (англ.) | 60V/2A, Common Anode Step-Down LED Driver |
| Thermal shutdown threshold max | 175°C |
| Thermal shutdown threshold min | 145°C |
| Thermal shutdown threshold typ | 155°C |
| Thermal shutdown hysteresis max | 40°C |
| Thermal shutdown hysteresis min | 20°C |
| Thermal shutdown hysteresis typ | 30°C |
