Драйвер светодиодов понижающий 60В 1A
У поставщика
ПроизводительMBI
КатегорияМикросхемы
У поставщиков
61 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:61 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 140,91 |
| от 6 | 138,46 |
| от 11 | 135,15 |
| от 22 | 130,16 |
| от 44 | 122,66 |
Описание

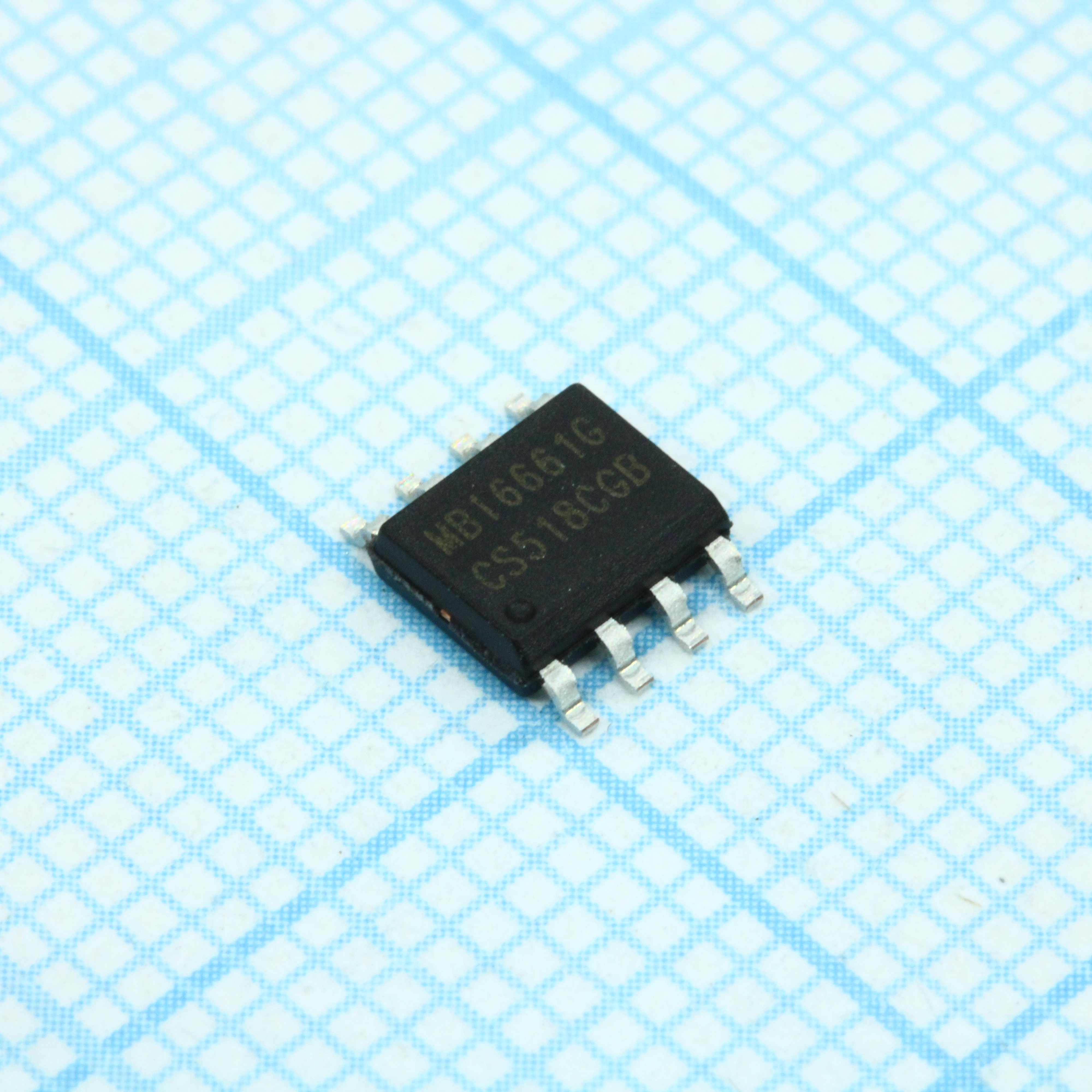

MBI6661GD-B — понижающий драйвер светодиодов от MBI. Работает при напряжении до 60 В и обеспечивает выходной ток до 1 А, выполнен в корпусе SOP8. Подходит для питания мощных светодиодов в промышленном и декоративном LED-освещении.
Технические характеристики
| Сопротивление сток-исток | 0.35ohm |
| Корпус | SOP8L-150-1.27 |
| Тип монтажа | SMD |
| КПД | 97% |
| Описание | 60V, Step-Down, 1A LED Driver |
| Артикул | MBI6661GD-B |
| Sen voltage | 95mV min, 100mV typ, 105mV max |
| Производитель | Macroblock |
| Uvlo voltage | 7.4V min, 7.8V typ, 8.2V max |
| Dim input low | 0.8V max |
| Control scheme | Hysteretic PFM |
| Dim input high | 2.5V min |
| Ток питания | 1.5mA typ, 4mA max |
| Uvlo hysteresis | 0.15V min, 0.25V typ, 0.35V max |
| Duty cycle range | 20~80% |
| Напряжение запуска | 7.6V min, 8.0V typ, 8.4V max |
| Макс. вх. напр. | 60V |
| Мин. входное напряжение | 9V |
| Рассеиваемая мощность | 3.13W |
| Min switch on time | 100ns min, 350ns typ, 450ns max |
| Макс. вых. ток | 1A |
| Sw dropout voltage | 0.3V |
| Min switch off time | 100ns min, 350ns typ, 450ns max |
| Диапазон частот ШИМ | 100Hz~1kHz |
| Темп. хранения | -55~+150°C |
| Диапазон ШИМ | 1~100% |
| Раб. температура | -40~+125°C |
| Supply voltage rating | 0~75V |
| Dim sustaining voltage | 7V |
| Over current threshold | 1.7A |
| Точность выходного тока | ±3% typ, ±5% max |
| Макс. частота переключения | 1000kHz |
| Мин. частота переключения | 40kHz |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | 150°C |
| Output current rating max | 1.2A |
| Internal propagation delay | 100ns typ, 200ns typ, 300ns max |
| Thermal shutdown threshold | 145°C min, 155°C typ, 175°C max |
| Гистерезис тепловой защиты | 20°C min, 30°C typ, 40°C max |
| External components required | 5 |
| Thermal resistance empirical | 84.9°C/W |
| Thermal resistance simulated | 40°C/W |
| Описание (англ.) | 60V, Step-Down, 1A LED Driver |
