Драйвер Power Led; 1 канал; Iвых=0,35-1A; PWM; Uп=9-36v (С защитой от замыкания, обрыва, перегрева, понижения напряжения)
У поставщика
ПроизводительMBI
КатегорияУправление светодиодами (драйвера)
У поставщиков
70 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт159,44 ₽
Сумма1 594,40 ₽
+ доплата 490,00 ₽
В наличии70 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 14 — 149,05 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 594,40 ₽. До заказа без доплаты не хватает 15 705,60 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 594,40 ₽
Описание

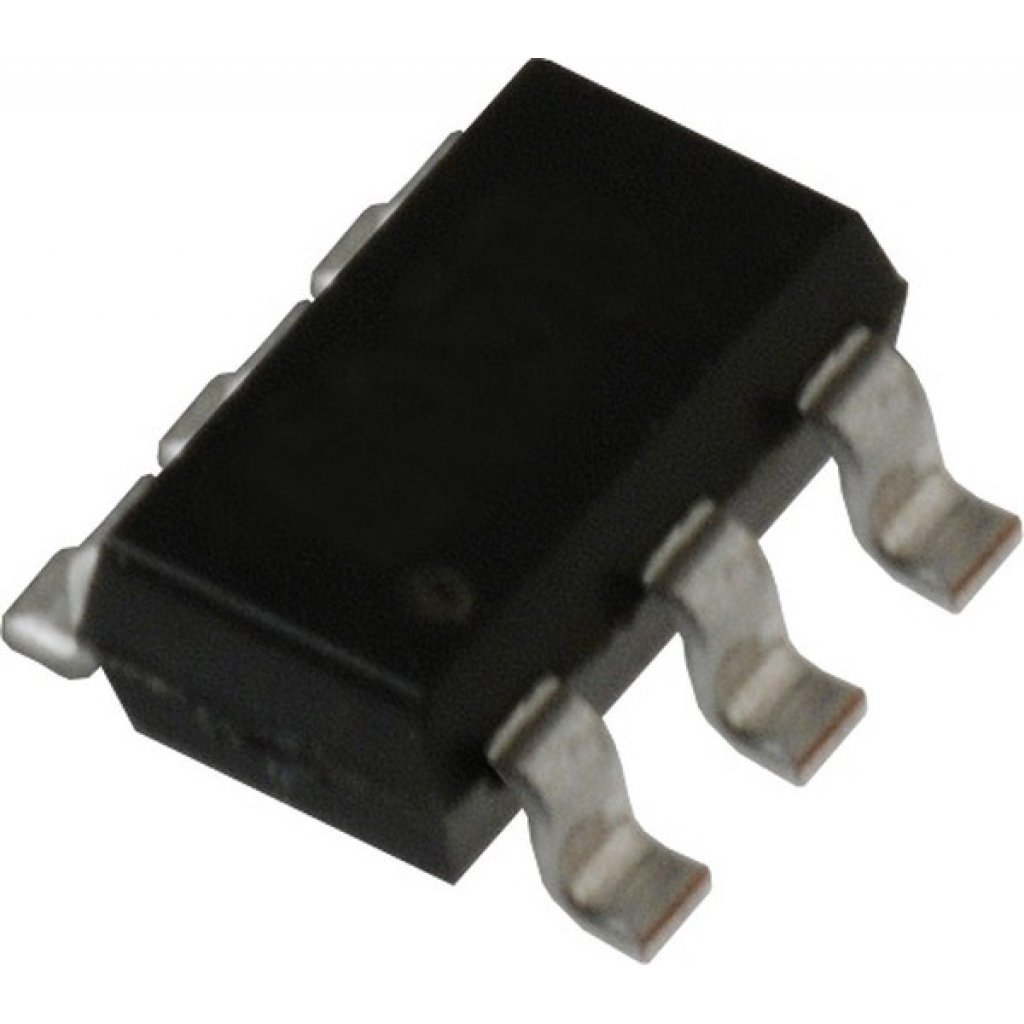

MBI MBI6651GST-A — это одноканальный драйвер для мощных светодиодов. Работает при входном напряжении от 9 до 36 В и обеспечивает выходной ток от 0,35 до 1 А с ШИМ-управлением. Микросхема имеет встроенную защиту от короткого замыкания, обрыва, перегрева и понижения напряжения, выпускается в корпусе SOT23-6. Применяется в LED-освещении и светодиодных лентах.
Технические характеристики
| Корпус | SOT-23-6L |
| Тип монтажа | SMD |
| КПД | 96% (typical at Vin=12V, Iout=350mA, 3-LED) |
| Применение | Signage and Decorative LED Lighting, Automotive LED Lighting, High Power LED Lighting, Constant Current Source |
| Тип диммирования | PWM |
| Кол-во выводов | 6 |
| Ток питания | 1mA typ, 2mA max |
| Падение напряжения | 0.45V at 1A |
| Мин. время включения | 350ns typ |
| Гистерезис UVLO | 0.15V min, 0.2V typ, 0.35V max |
| Мин. время выключения | 350ns typ |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 9V |
| Рассеиваемая мощность | 0.51W at Ta=25°C on 4-layer PCB |
| Макс. вых. ток | 1A |
| Мин. выходной ток | 350mA |
| Sense voltage mean | 100mV typ (95-105mV) |
| Макс. порог UVLO | 8.3V |
| Uvlo threshold min | 7.7V |
| Uvlo threshold typ | 8V |
| Защита | UVLO, OTP, LED open-circuit protection, LED short-circuit protection, start-up inrush current limit |
| Диапазон частоты диммирования | 100Hz to 1kHz |
| Точность выходного тока | ±3% typ, ±5% max |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Макс. частота переключения | 1MHz |
| Мин. частота переключения | 40kHz |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Dimming duty cycle range | 1% to 100% |
| Макс. темп. перехода | 150°C |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Internal switch resistance | 0.45Ω typ (0.4-0.6Ω) |
| Гистерезис тепловой защиты | 20°C min, 30°C typ, 40°C max |
| Требуемые внешние компоненты | 4 (inductor, input capacitor, output capacitor, sense resistor) |
| Recommended duty cycle range | 20% to 80% |
| Описание (англ.) | Power LED driver |
| Thermal shutdown threshold max | 175°C |
| Thermal shutdown threshold min | 145°C |
| Thermal shutdown threshold typ | 165°C |
| Тепловое сопротивление переход-среда | 244°C/W |
