Драйвер Led; 8 каналов; Iвых= 5-120mА; 25MHz; PWM; PrecisionDrive; Error Detection; Share-I-O; Uп=5v
У поставщика
ПроизводительMBI
КатегорияМикросхемы
У поставщиков
32 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:32 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 129,55 |
| от 11 | 127,52 |
| от 22 | 124,88 |
| от 50 | 121,20 |
| от 100 | 116,38 |
Описание

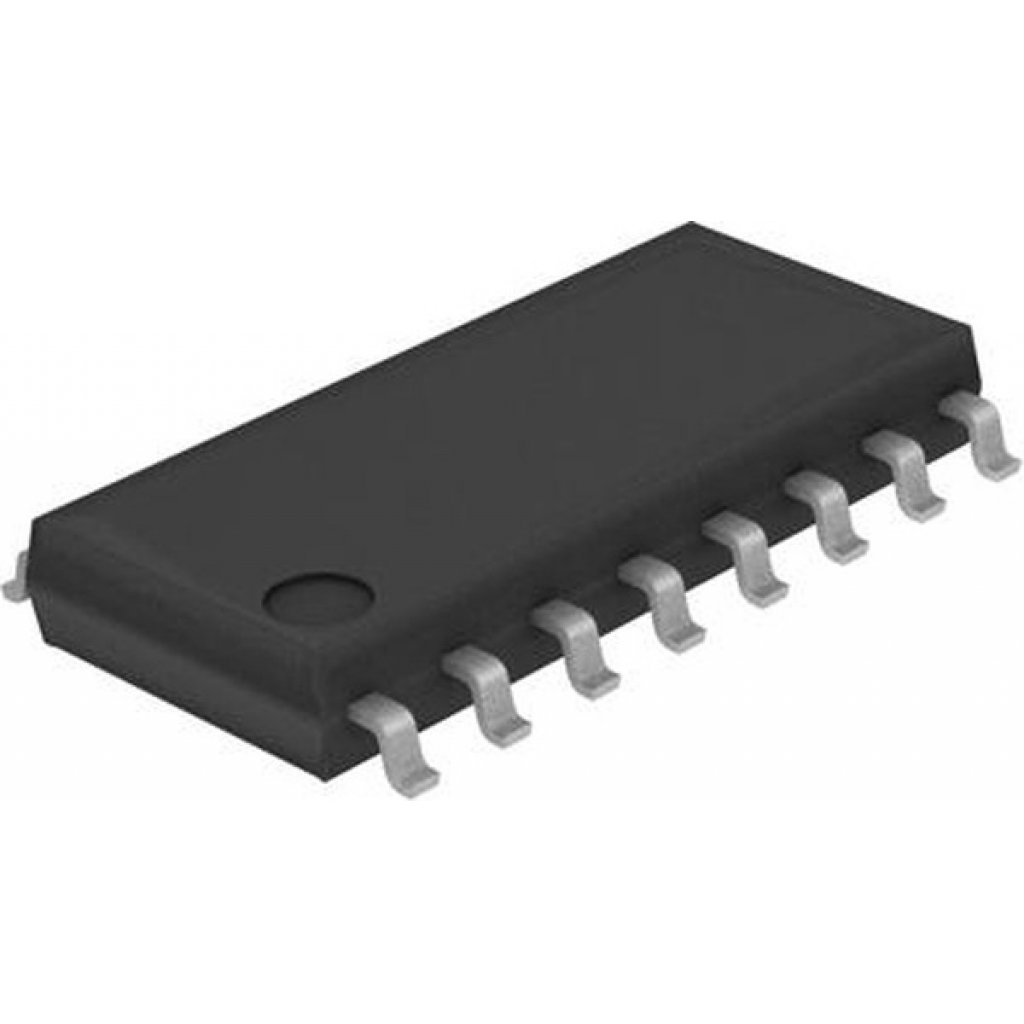

MBI5169GD-A — это 8-канальный LED-драйвер от компании Macroblock (MBI) с поддержкой технологии PrecisionDrive. Микросхема обеспечивает стабильный выходной ток от 5 до 120 мА и работает на частоте до 25 МГц. Оснащена функциями ШИМ-управления, обнаружения ошибок (Error Detection) и интерфейсом Share-I-O, что делает её подходящей для светодиодных дисплеев и систем с высокими требованиями к точности и надёжности.
Технические характеристики
| Корпус | SOP16 |
| Тип монтажа | SMD |
| Технология | PrecisionDrive, Share-I-O |
| Описание | 8-Bit Constant Current LED Sink Driver with Open/Short Circuit Detection |
| Тип выхода | constant current sink |
| Артикул | MBI5169GD-A |
| Pwm capable | yes via OE/SW/ED blanking |
| Package pitch | P-DIP: 2.54mm; SOP16-150: 1.27mm; SOP16-300: 1.27mm; SSOP16-150: 0.64mm |
| Ширина корпуса | 150 or 300 mil depending on variant |
| Напряжение питания | 3.3V~5V |
| Тактовая частота | 25MHz |
| Совместимость | MBI5168 |
| Package weights | P-DIP16-300: 1.02g; SOP16-150: 0.13g; SOP16-300: 0.37g; SSOP16-150: 0.07g |
| Регулировка тока | external resistor R-EXT |
| Internal structure | 8-bit shift register and 8-bit output latch |
| Количество каналов | 8 |
| Oe min pulse width | 200ns @ Iout<60mA; 400ns @ Iout=60~100mA |
| Диапазон выходного тока | 5-120mA |
| Output voltage rating | 17V max at output ports |
| Schmitt trigger input | Да |
| Тип упаковки | Tube (туба) |
| Open short circuit detection | Да |
| Описание (англ.) | LED driver |
| Output current accuracy between ics | <±6% at Iout=10~100mA, VDS=0.8V, VDD=5.0V |
| Output current accuracy between channels | <±3% at Iout=10~100mA, VDS=0.8V, VDD=5.0V |
