Драйвер Led; 8 каналов; Iвых= 5-120mА; 25MHz; PWM; PrecisionDrive; Uп=5v
У поставщика
ПроизводительMBI
КатегорияМикросхемы
У поставщиков
232 шт.
Норм. уп.: 46
Цены поставщиков
Склад 13
В наличии:232 шт
Срок поставки: до недели
Норм. уп.: 46
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 150,57 |
| от 17 | 140,48 |
| от 33 | 132,25 |
| от 92 | 126,12 |
| от 138 | 121,56 |
Описание

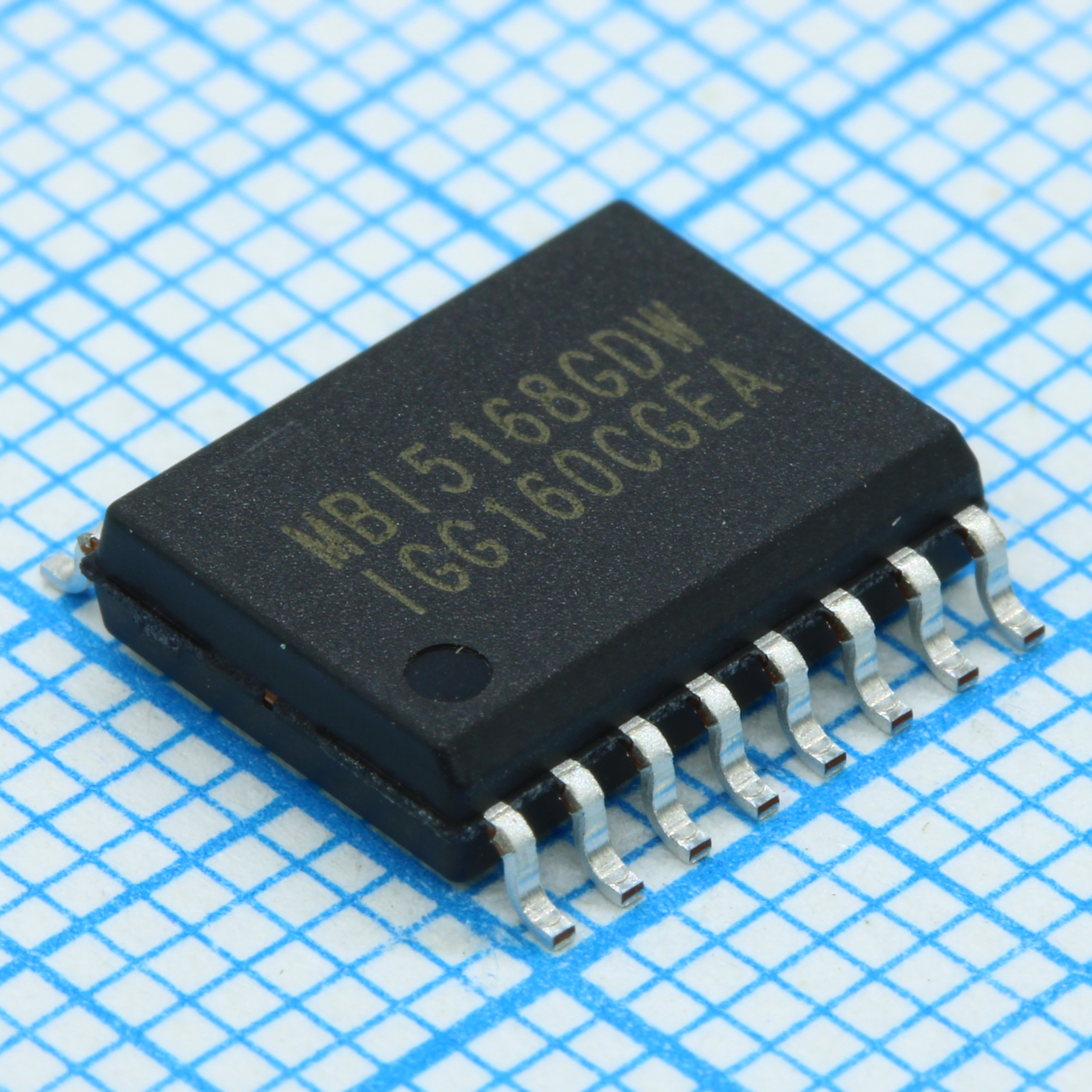

MBI5168GDW-A — это 8-канальный LED-драйвер от компании Macroblock (MBI) с технологией PrecisionDrive. Микросхема обеспечивает стабильный выходной ток в диапазоне от 5 до 120 мА и поддерживает ШИМ-управление на частоте до 25 МГц. Предназначена для управления светодиодными индикаторами и дисплеями, обеспечивая равномерную яркость свечения. Работает при напряжении питания 5 В.
Технические характеристики
| Вес | 0.37g |
| Особенности | PrecisionDrive, Schmitt trigger input |
| Тип упаковки | SOP16-300-1.27 |
| Корпус | SOP16 |
| Тип монтажа | SMD |
| Logic operation | serial-in parallel-out constant current sink |
| Время спада выхода | 70-200ns |
| Время нарастания выхода | 40-120ns |
| Количество каналов | 8 |
| Макс. выходное напряжение | 17V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Напряжение питания тип. | 5.0V |
| Макс. тактовая частота | 25MHz |
| Диапазон выходного тока | 5-120mA |
| Примечание | широкий |
| Макс. рассеиваемая мощность | 2.03W |
| Тип упаковки | Tube (туба) |
| Input pull up resistor oe | 250-800kΩ |
| Диап. темп. хр. | -55 to +150°C |
| Input pull down resistor le | 250-800kΩ |
| Диап. раб. темп. | -40 to +85°C |
| Supply current off ext open | 3.25mA |
| Supply current on ext 186ohm | 10.5mA |
| Supply current on ext 372ohm | 6.8mA |
| Supply current on ext 744ohm | 5mA |
| Описание (англ.) | LED driver |
| Supply current off ext 186ohm | 10.5mA |
| Supply current off ext 372ohm | 6.8mA |
| Supply current off ext 744ohm | 5mA |
| Output current accuracy between ics | < ±6% |
| Тепловое сопротивление переход-среда | 61.63°C/W |
| Output current accuracy between channels | < ±3% |
| Output current regulation vs load voltage | ±0.1 %/V |
| Output current regulation vs supply voltage | ±1 %/V |
