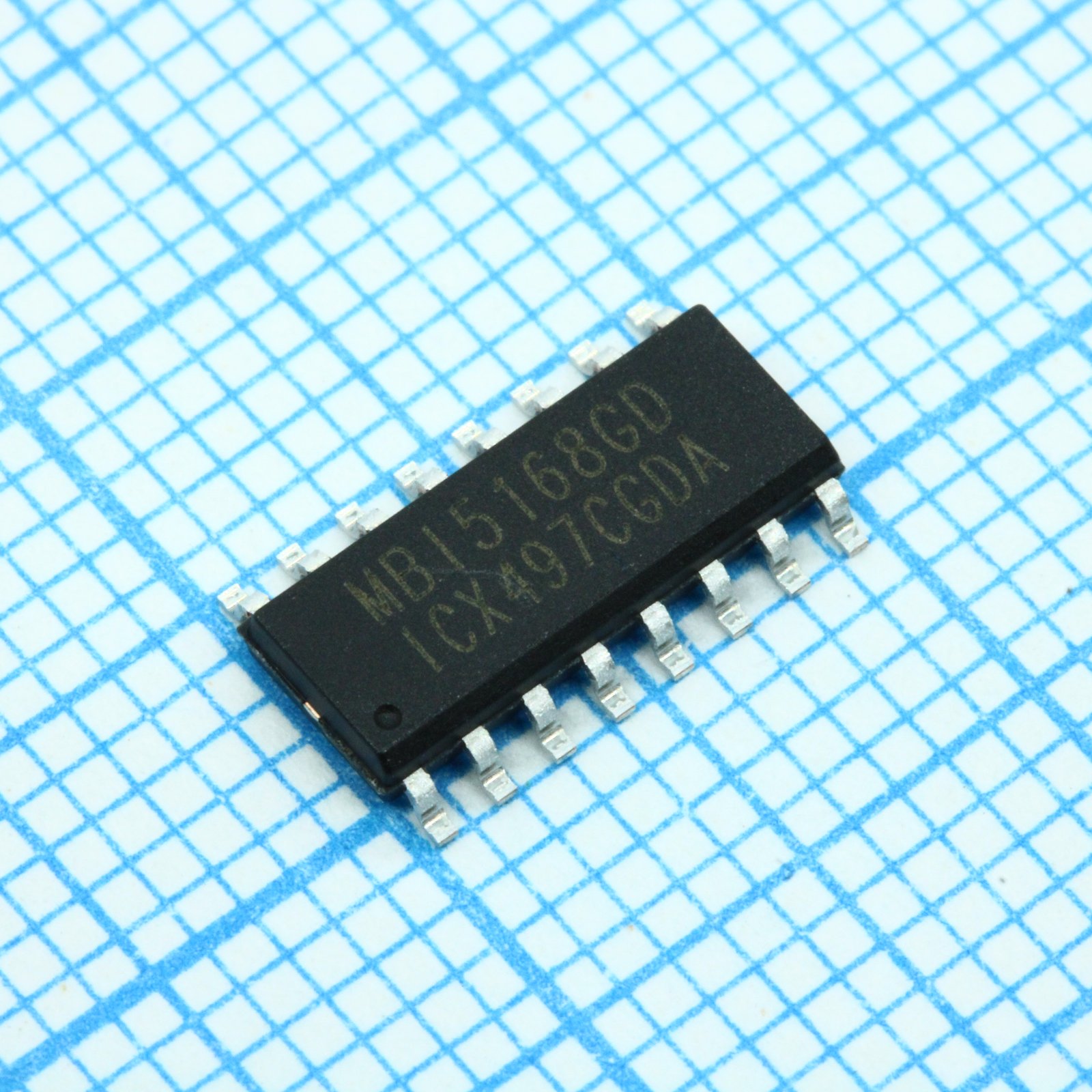

Драйвер Led; 8 каналов; Iвых= 5-120mА; 25MHz; PWM; PrecisionDrive; Uп=5v
У поставщика
ПроизводительMBI
КатегорияМикросхемы
У поставщиков
715 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:715 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 109,41 |
| от 21 | 101,69 |
| от 42 | 95,39 |
| от 84 | 90,69 |
| от 168 | 87,18 |
Описание
Микросхема-драйвер LED от MBI. Восьмиканальный драйвер с выходным током от 5 до 120 мА и частотой ШИМ 25 МГц, работает при напряжении питания 5 В. Выполнена в узком корпусе SOP16. Применяется в светодиодных дисплеях и системах индикации.
Технические характеристики
| Pwm | Да |
| Каналы | 8 |
| Weight sop16 | 0.13g |
| Корпус | SOP16 |
| Тип монтажа | SMD/THT |
| Package sop16 | SOP16-150-1.27 |
| Weight ssop16 | 0.07g |
| Package ssop16 | SSOP16-150-0.64 |
| Precisiondrive | Да |
| Weight p dip16 | 1.02g |
| Тактовая частота | 25MHz |
| Package p dip16 | P-DIP16-300-2.54 |
| Hold time le min | 10ns |
| Output current 1 | 25.26mA |
| Output current 2 | 50.52mA |
| Output current 3 | 101.0mA |
| Время спада выхода | 70ns |
| Время нарастания выхода | 40ns |
| Weight sop16 300 | 0.37g |
| Clk fall time max | 500ns |
| Clk rise time max | 500ns |
| Hold time sdi min | 10ns |
| Package sop16 300 | SOP16-300-1.27 |
| Setup time le min | 5ns |
| Макс. вых. ток | 120mA |
| Мин. выходной ток | 5mA |
| Макс. выходное напряжение | 17.0V |
| Pulse width le min | 20ns |
| Setup time sdi min | 5ns |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Напряжение питания тип. | 5.0V |
| Макс. тактовая частота | 25MHz |
| Pulse width clk min | 20ns |
| Supply current on 1 | 5mA |
| Supply current on 2 | 6.8mA |
| Supply current on 3 | 10.5mA |
| Диапазон выходного тока | 5-120mA |
| Output fall time max | 200ns |
| Output rise time max | 120ns |
| Power dissipation cd | 1.46W |
| Power dissipation cn | 2.03W |
| Power dissipation cp | 1.32W |
| Supply current off 1 | 3.25mA |
| Supply current off 2 | 5mA |
| Supply current off 3 | 6.8mA |
| Supply current off 4 | 10.5mA |
| Примечание | узкий |
| Input voltage low max | 0.3V |
| Power dissipation cdw | 2.03W |
| Thermal resistance cd | 85.82°C/W |
| Thermal resistance cn | 61.65°C/W |
| Thermal resistance cp | 94.91°C/W |
| Input voltage high min | 0.8V |
| Output current abs max | 120mA |
| Output voltage abs max | 20.0V |
| Макс. низкое выходное напряжение | 0.4V |
| Thermal resistance cdw | 61.63°C/W |
| Output voltage high min | 4.6V |
| Pull up resistor oe max | 800kΩ |
| Pull up resistor oe min | 250kΩ |
| Pull up resistor oe typ | 500kΩ |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Current skew between ics | ±6% |
| Gnd terminal current max | 1000mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Pull down resistor le max | 800kΩ |
| Pull down resistor le min | 250kΩ |
| Pull down resistor le typ | 500kΩ |
| Макс. ток утечки | 0.5µA |
| Propagation delay clk sdo hl | 20ns |
| Propagation delay clk sdo lh | 20ns |
| Propagation delay le outn hl | 100ns |
| Propagation delay le outn lh | 50ns |
| Propagation delay oe outn hl | 50ns |
| Propagation delay oe outn lh | 20ns |
| Описание (англ.) | LED driver |
| Current skew between channels | ±3% |
| Output current regulation vdd | ±1%/V |
| Output current regulation vds | ±0.1%/V |
| Propagation delay clk outn hl | 100ns |
| Propagation delay clk outn lh | 50ns |
| Oe min pulse width low current | 200ns |
| Oe min pulse width high current | 400ns |
