Драйвер Led; 16 каналов; Iвых= 5-90mА; 25MHz; PWM; PrecisionDrive; Error Detection; Share-I-O; Uп=5v
У поставщика
ПроизводительMBI
КатегорияМикросхемы
У поставщиков
32 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:32 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 81,80 |
| от 5 | 80,40 |
| от 9 | 78,42 |
| от 17 | 75,92 |
| от 50 | 72,88 |
Описание

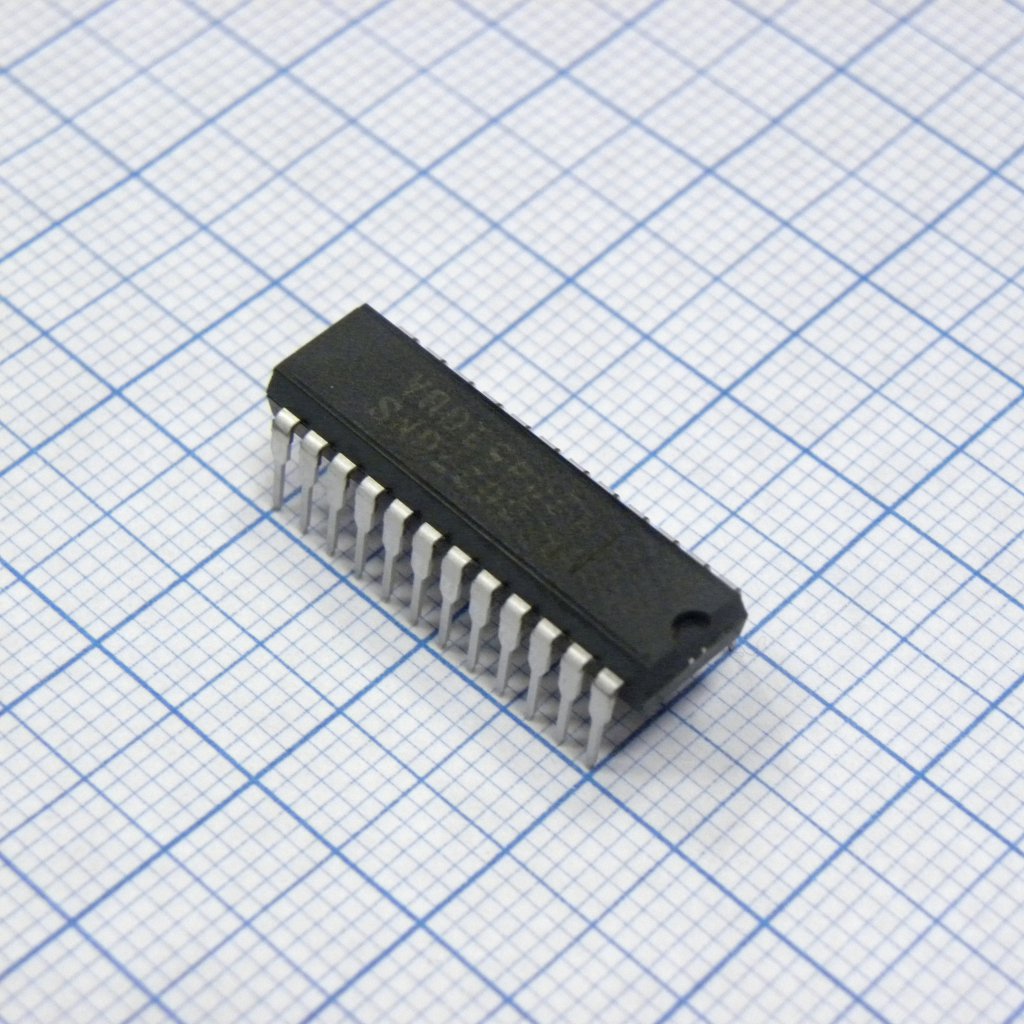

MBI5027GNS-A — это 16-канальный LED-драйвер от Macroblock, выполненный по технологии PrecisionDrive. Микросхема поддерживает ШИМ-управление (PWM) и обеспечивает выходной ток от 5 до 90 мА. Оснащена функциями обнаружения ошибок (Error Detection) и Share-I-O для повышения надёжности светодиодных дисплеев. Предназначена для использования в светодиодных экранах и системах отображения информации.
Технические характеристики
| Особенности | Error Detection mode, PrecisionDrive, Share-I-O, Schmitt trigger input, backward compatible with MBI5026 |
| Тип выхода | constant current sink |
| Корпус | SDIP24 |
| Тип монтажа | SMD |
| Варианты корпуса | CNS, CF, CP |
| Le hold time min | 15ns |
| Ed1 hold time min | 10ns |
| Le setup time min | 15ns |
| SdI hold time min | 10ns |
| Ed1 setup time min | 5ns |
| Ed2 setup time min | 5ns |
| Le pulse width min | 40ns |
| Oe pulse width min | 200ns |
| Макс. вых. ток | 90mA |
| Мин. выходной ток | 5mA |
| Макс. выходное напряжение | 17.0V |
| SdI setup time min | 5ns |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Напряжение питания тип. | 5.0V |
| Clk pulse width min | 20ns |
| Макс. тактовая частота | 25MHz |
| Ed2 pulse width min | 2us |
| Oe min response time | 200ns |
| Power dissipation cf | 1.30W |
| Power dissipation cp | 1.11W |
| Примечание | шаг 1.78 |
| Input voltage low max | 0.3VDD |
| Power dissipation cns | 1.52W |
| Thermal resistance cf | 96°C/W |
| Thermal resistance cp | 112°C/W |
| Input voltage high min | 0.8VDD |
| Thermal resistance cns | 82°C/W |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tube (туба) |
| Gnd terminal current max | 1440mA |
| Number of output channels | 16 |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Абс. макс. вх. напр. | VDD+0.4V |
| Input voltage absolute min | -0.4V |
| Sdo output current low max | 1.0mA |
| Output current absolute max | 90mA |
| Output voltage absolute max | 20.0V |
| Sdo output current high max | -1.0mA |
| Абс. макс. напряжение питания | 7.0V |
| Описание (англ.) | LED driver |
| Output current recommended max | 60mA |
| Output current recommended min | 5mA |
| Output current accuracy condition | IOUT = 10mA ~ 60mA |
| Output current accuracy between ics | ±6% |
| Output current accuracy between channels | ±3% |
