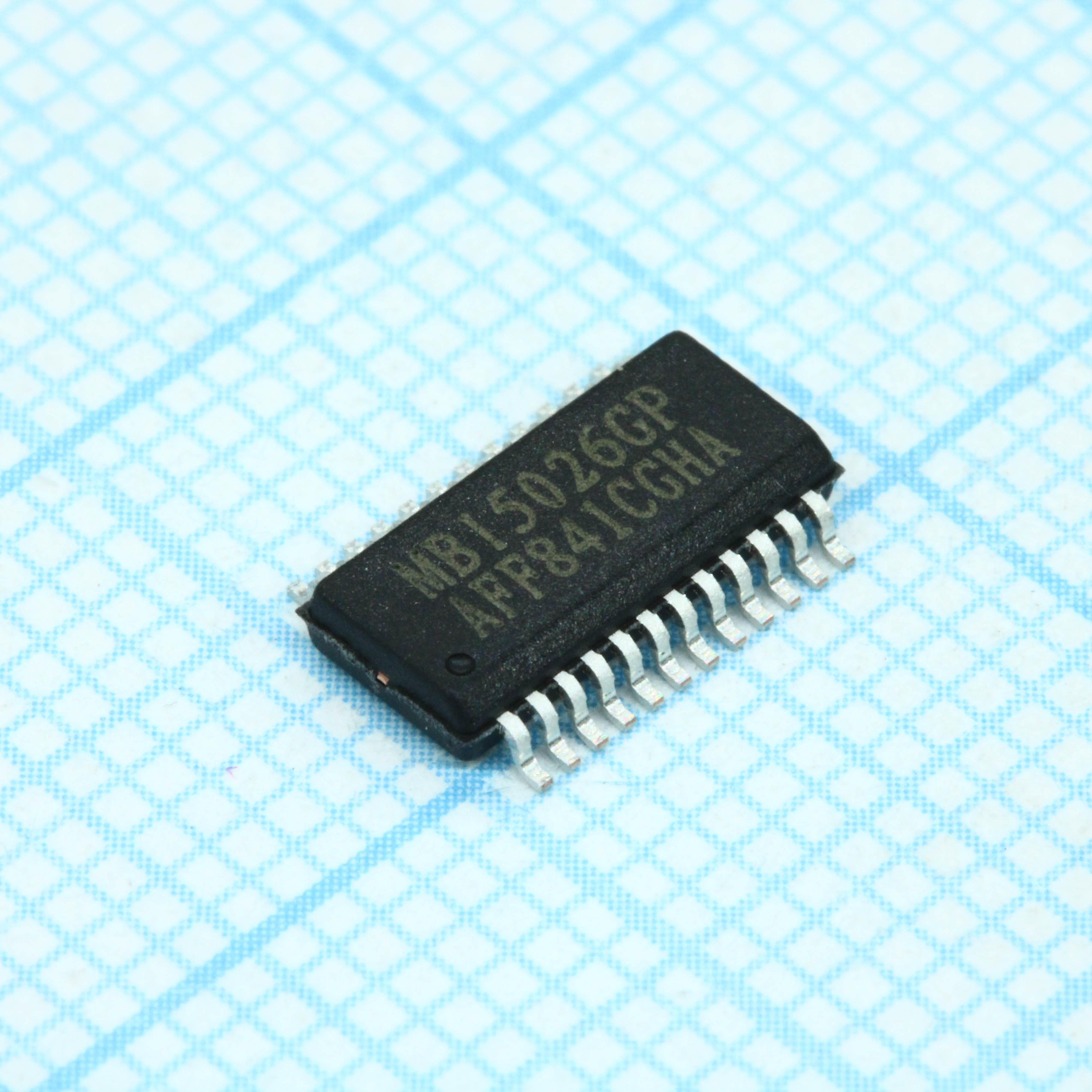

Драйвер Led; 16 каналов; Iвых= 5-90mА; 25MHz; PWM; PrecisionDrive; Uп=5v
У поставщика
ПроизводительMBI
КатегорияМикросхемы
У поставщиков
1 899 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 899 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 78,30 |
| от 51 | 72,98 |
| от 101 | 68,74 |
| от 201 | 65,03 |
| от 401 | 62,54 |
Описание
Драйвер LED от MBI на 16 каналов с выходным током от 5 до 90 мА. Работает при напряжении питания 5 В и поддерживает ШИМ-управление с частотой до 25 МГц. Выполнен в корпусе SSOP24. Применяется в светодиодных дисплеях и системах индикации.
Технические характеристики
| Корпус | SSOP24-150-0.64 |
| Тип монтажа | SMD |
| Кол-во выводов | 24 |
| Технология | PrecisionDrive |
| Oe min response | 200ns |
| Выходные каналы | 16 |
| Hold time le min | 5ns |
| Hold time sdi min | 10ns |
| Setup time le min | 5ns |
| Макс. вых. ток | 90mA |
| Мин. выходной ток | 5mA |
| Макс. выходное напряжение | 17.0V |
| Pulse width le min | 20ns |
| Pulse width oe min | 200ns |
| Setup time sdi min | 5ns |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Напряжение питания тип. | 5.0V |
| Clock fall time max | 500ns |
| Макс. тактовая частота | 25MHz |
| Clock rise time max | 500ns |
| Current skew ic max | ±6% |
| External resistor 1 | 720Ω |
| External resistor 2 | 360Ω |
| Pulse width clk min | 20ns |
| Output current typ 1 | 26.25mA |
| Output current typ 2 | 52.5mA |
| Output fall time max | 120ns |
| Output fall time typ | 40ns |
| Output rise time max | 200ns |
| Output rise time typ | 70ns |
| Примечание | шаг 0.64 |
| Input voltage low max | 0.3*VDD |
| Input voltage high min | 0.8*VDD |
| Pull up resistor oe max | 800kΩ |
| Pull up resistor oe min | 250kΩ |
| Pull up resistor oe typ | 500kΩ |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -55°C |
| Supply current on 1 max | 10.8mA |
| Supply current on 1 typ | 8.8mA |
| Supply current on 2 max | 15.3mA |
| Supply current on 2 typ | 12.3mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Current skew channel max | ±3% |
| Supply current off 1 max | 6.8mA |
| Supply current off 1 typ | 6mA |
| Supply current off 2 max | 9.6mA |
| Supply current off 2 typ | 8.8mA |
| Supply current off 3 max | 13.2mA |
| Supply current off 3 typ | 12.4mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Pull down resistor le max | 800kΩ |
| Pull down resistor le min | 250kΩ |
| Pull down resistor le typ | 500kΩ |
| Output current accuracy ic | ±6% |
| Макс. ток утечки | 0.5µA |
| Sdo output voltage low max | 0.4V |
| Power dissipation cd gd max | 2.19W |
| Power dissipation cd gd typ | 2.01W |
| Power dissipation cf gf max | 1.91W |
| Power dissipation cf gf typ | 1.69W |
| Power dissipation cn gn max | 2.00W |
| Power dissipation cn gn typ | 1.80W |
| Power dissipation cp gp max | 1.46W |
| Power dissipation cp gp typ | 1.38W |
| Sdo output voltage high min | 4.6V |
| Thermal resistance cd gd max | 45.69°C/W |
| Thermal resistance cd gd typ | 49.81°C/W |
| Thermal resistance cf gf max | 52.38°C/W |
| Thermal resistance cf gf typ | 59.01°C/W |
| Thermal resistance cn gn max | 49.9°C/W |
| Thermal resistance cn gn typ | 55.52°C/W |
| Thermal resistance cp gp max | 68.48°C/W |
| Thermal resistance cp gp typ | 72.43°C/W |
| Описание (англ.) | LED driver |
| Power dissipation cns gns max | 1.61W |
| Power dissipation cns gns typ | 1.50W |
| Power dissipation cpa gpa max | 1.46W |
| Power dissipation cpa gpa typ | 1.38W |
| Thermal resistance cns gns max | 62.28°C/W |
| Thermal resistance cns gns typ | 66.74°C/W |
| Thermal resistance cpa gpa max | 68.48°C/W |
| Thermal resistance cpa gpa typ | 72.43°C/W |
| Output current accuracy channel | ±3% |
| Propagation delay le out hl max | 100ns |
| Propagation delay le out hl typ | 50ns |
| Propagation delay le out lh max | 150ns |
| Propagation delay le out lh typ | 100ns |
| Propagation delay oe out hl max | 100ns |
| Propagation delay oe out hl typ | 20ns |
| Propagation delay oe out lh max | 150ns |
| Propagation delay oe out lh typ | 50ns |
| Propagation delay clk out hl max | 100ns |
| Propagation delay clk out hl typ | 50ns |
| Propagation delay clk out lh max | 150ns |
| Propagation delay clk out lh typ | 100ns |
| Propagation delay clk sdo hl min | 15ns |
| Propagation delay clk sdo hl typ | 20ns |
| Propagation delay clk sdo lh min | 15ns |
| Propagation delay clk sdo lh typ | 20ns |
| Output current vs supply regulation | ±1%/V |
| Output current vs voltage regulation | ±0.1%/V |
