Драйвер Power Led; 1 канал; Iвых= 5-1200mА; PWM; Uп=5v
У поставщика
ПроизводительMBI
КатегорияМикросхемы
У поставщиков
50 шт.
Норм. уп.: 800
Цены поставщиков
Склад 13
В наличии:50 шт
Срок поставки: до недели
Норм. уп.: 800
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 136,13 |
| от 17 | 126,97 |
| от 33 | 119,51 |
| от 66 | 113,94 |
| от 131 | 109,79 |
Описание

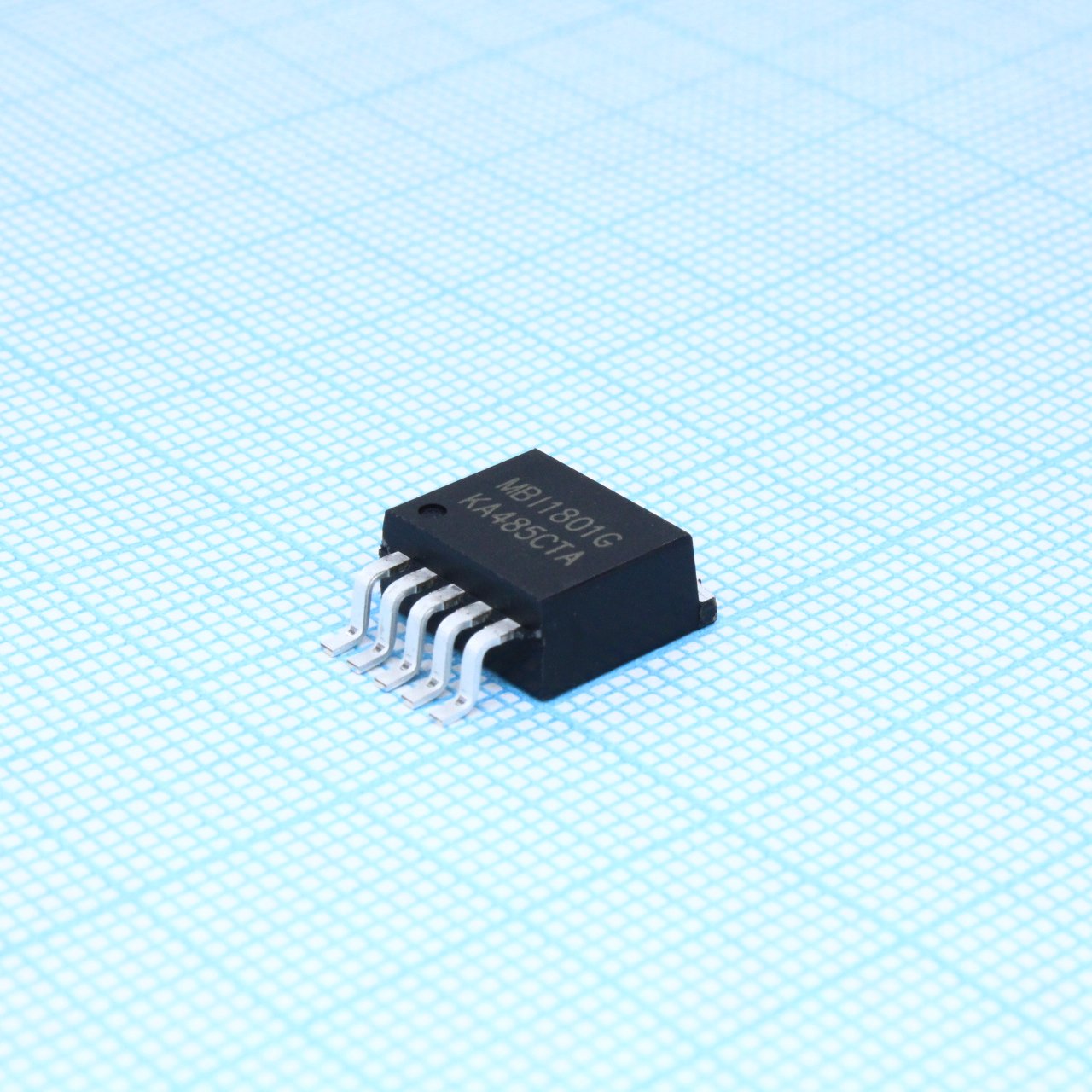

Драйвер Power LED от MBI. Обеспечивает выходной ток от 5 до 1200 мА, поддерживает ШИМ-управление и работает при напряжении питания 5 В. Выполнен в корпусе TO265-5. Подходит для управления мощными светодиодами в промышленном и декоративном LED-освещении.
Технические характеристики
| Корпус | TO-265 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Кол-во выводов | 5 |
| Chip skew 1 | ±6% |
| Chip skew 2 | ±12% |
| Соотв. RoHS | Да |
| Выходные каналы | 1 |
| Constant current | Да |
| Current equation | I_OUT = (1.24V / R_ext) × 945 |
| Рассеиваемая мощность | 1.6W |
| Макс. вых. ток | 1200mA |
| Мин. выходной ток | 50mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Напряжение питания тип. | 5.0V |
| Thermal protection | Да |
| Output current 1 typ | 488mA |
| Output current 2 typ | 976mA |
| Pwm brightness control | Да |
| Reference voltage rext | 1.24V |
| Oe pull up resistor max | 800kOhm |
| Oe pull up resistor min | 200kOhm |
| Oe pull up resistor typ | 500kOhm |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Supply current on 1 max | 8mA |
| Supply current on 1 typ | 6mA |
| Supply current on 2 max | 10mA |
| Supply current on 2 typ | 7mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output enable active low | Да |
| Supply current off 1 max | 8mA |
| Supply current off 1 typ | 5mA |
| Supply current off 2 max | 8mA |
| Supply current off 2 typ | 6mA |
| Supply current off 3 max | 11mA |
| Supply current off 3 typ | 8mA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Макс. ток утечки | 2.0uA |
| Output current absolute max | 1440mA |
| Regulation vs supply voltage | ±1%/V |
| Thermal protection threshold | 165°C |
| Описание (англ.) | instant On/Off LED driver for high power LED |
| Output sustaining voltage max | 17V |
| Regulation vs sustaining voltage | ±0.1%/V |
| Макс. темп. перехода | 125°C |
| External resistor for current setting | Да |
| Thermal resistance junction ambient empirical | 60°C/W |
| Thermal resistance junction ambient simulated | 21.99°C/W |
