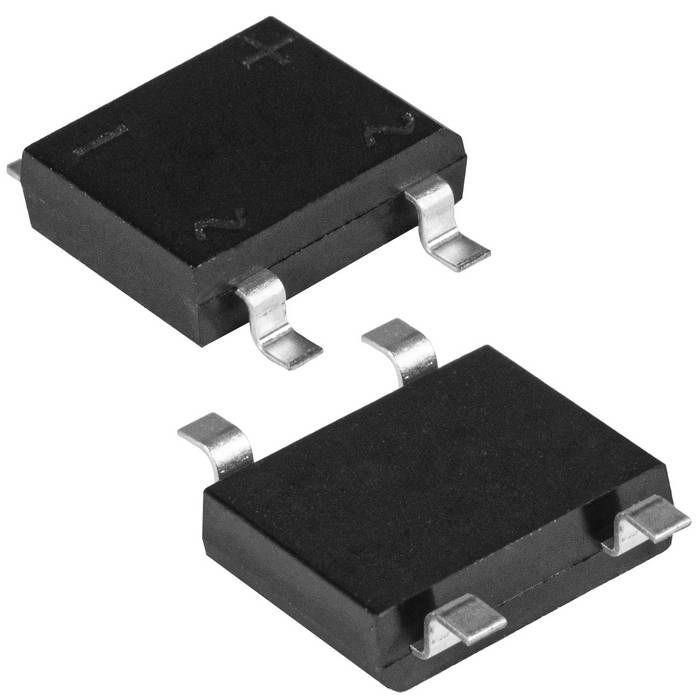

Диодный мост MB6S
В наличии
На своём складе
200 шт.
Норм. уп.: 2500
У поставщиков
18 658 шт.
Норм. уп.: 3000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,93 |
Цены поставщиков
Склад 13
В наличии:18 658 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 260 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,66 |
| от 370 | 2,31 |
| от 739 | 2,04 |
| от 1 478 | 1,82 |
| от 3 000 | 1,68 |
Описание
Диодный мост MB6S от Yangjie. Компонент рассчитан на ток до 0,8 А и обратное напряжение 600 В, выпускается в компактном корпусе MBS для поверхностного монтажа. Применяется в блоках питания и бытовой электронике.
Технические характеристики
| Тип | диодный мост |
| Тип | Bridge Rectifier |
| Вес | 0.21 |
| Ток, А | 0.8 A |
| Монтаж | Поверхностный |
| Корпус | MBS |
| Напряжение, В | 600 V |
| Особенности | Ideal for automated placement, High surge current capability |
| Габариты | 4,7 x 4 x 2,5 |
| Тип монтажа | SMD |
| Корпус | MBS (MiniDip) |
| Полярность | As marked on body |
| Частота | 60Hz (test condition) |
| Уровень MSL | 1 |
| Клеммы | Tin plated leads, solderable per J-STD-002 and JESD22-B102 |
| Размеры | 3.60-4.00mm x 7.00mm max x 2.20-2.60mm |
| Номинал I²t | 3.7 A^2s |
| Артикул | MB6S |
| Применение | AC/DC bridge full wave rectification for power supply, Lighting ballast, Battery charger, Home appliances, Office equipment, Telecommunication applications |
| Покрытие выводов | Tin |
| Тип компонента | Bridge rectifier |
| Соотв. RoHS | Да |
| UL признание | Да |
| Обратный ток | 5μA |
| Device marking code | MB6S |
| Класс горючести | UL 94 V-0 |
| I²t | 3.7A^2s @1ms≤t≤8.3ms, Tj=25°C, per diode |
| Падение напряжения | 1.0V at 0.4A |
| Suggested pad layout | P1: 6.00mm; P2: 2.40mm; Q1: 1.84mm; Q2: 1.20mm |
| Типовые применения | AC/DC bridge full wave rectification for power supply, lighting ballast, battery charger, home appliances, office equipment, and telecommunication |
| Импульсный прямой ток | 30A |
| Диап. темп. хр. | -55 to +150°C |
| Диапазон темп. перехода | -55 to +150°C |
| Lead free peak temperature | 260°C |
| Уровень чувствительности к влаге | MSL 1 |
| Пиковая температура пайки | 260°C |
| Molding compound flammability | UL 94 V-0 |
| Forward voltage drop per diode | 1.0V at 0.4A |
| Повторяющееся импульсное обратное напряжение | 600V |
| Средний выпрямленный выходной ток | 0.8A on alumina substrate / 0.5A on glass-epoxi substrate, @60Hz sine wave, R-load, Ta=40°C |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Maximum dc reverse current per diode | 5μA at VRRM |
| Неповторяющийся импульсный прямой ток | 30A |
| Lead free max peak reflow temperature | 260°C |
| Maximum instantaneous forward voltage per diode | 1.0V at IFM=0.4A |
| Thermal resistance junction to ambient on alumina | 76°C/W |
| Average rectified output current alumina substrate | 0.8A |
| Average rectified output current on alumina substrate | 0.8A |
| Thermal resistance junction to ambient on glass epoxy | 134°C/W |
| Average rectified output current glass epoxy substrate | 0.5A |
| Thermal resistance junction to ambient alumina substrate | 76°C/W |
| Average rectified output current on glass epoxy substrate | 0.5A |
| Thermal resistance junction to ambient glass epoxi substrate | 134°C/W |
| Thermal resistance junction to ambient glass epoxy substrate | 134°C/W |
