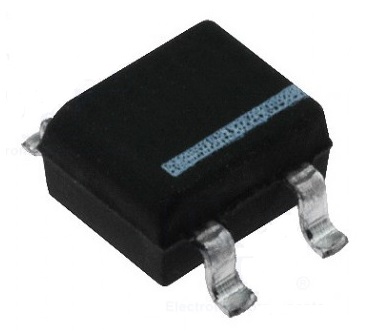

Диодный мост MB6S-E3/80
У поставщика
У поставщиков
9 043 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт21,82 ₽
Сумма1 091,00 ₽
+ доплата 490,00 ₽
В наличии9 043 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 91 — 19,65 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 1 091,00 ₽. До заказа без доплаты не хватает 16 209,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 1 091,00 ₽
Описание
Диодный мост Vishay MB6S-E3/80 рассчитан на обратное напряжение до 600 В и прямой ток 0,8 А. Компонент выполнен в компактном корпусе MBS для поверхностного монтажа. Применяется в маломощных блоках питания и выпрямителях бытовой электроники.
Технические характеристики
| Тип | диодный мост |
| Вес | 0.22g |
| Ток, А | 0.8 A |
| Корпус | MBS |
| Напряжение, В | 600 V |
| Тип монтажа | SMD |
| Уровень MSL | 1 |
| Рейтинг UL | E54214 |
| Размеры | Высота: 2.70mm max; Размах выводов: 6.40mm min; Ширина корпуса: 6.91mm max; Длина корпуса: 4.10mm max |
| Артикул | MB6S-E3/80 |
| Среднеквадратичное напряжение | 420V |
| Код маркировки | 6 |
| Конфигурация | Quad diode bridge |
| Соотв. RoHS | Да |
| Номинал плавкой вставки | 5.0A^2s |
| Напряжение блокировки DC | 600V |
| Расположение монтажных площадок | Pad width: 0.74mm; Pad spacing: 2.90mm |
| Категория материала | commercial grade |
| Пиковая температура оплавления | 260°C |
| Прямое напряжение на диод | 1.0V at 0.4A |
| Диап. темп. хр. | -55°C to +150°C |
| Имп. прямой ток | 35A |
| Reverse current per diode 25C | 5uA |
| Junction capacitance per diode | 13pF at 4V, 1MHz |
| Reverse current per diode 125C | 100uA |
| Повторяющееся импульсное обратное напряжение | 600V |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Диапазон темп. перехода | -55°C to +150°C |
| Average forward output current glass epoxy pcb | 0.5A |
| Average forward output current aluminum substrate | 0.8A |
| Thermal resistance junction to ambient glass epoxy pcb | 85°C/W |
| Thermal resistance junction to ambient aluminum substrate | 70°C/W |
| Обратное напряжение, В | 600 |
| Прямой ток, А | 0,8 |
