Диодный мост MB4S
В наличии
На своём складе
4 810 шт.

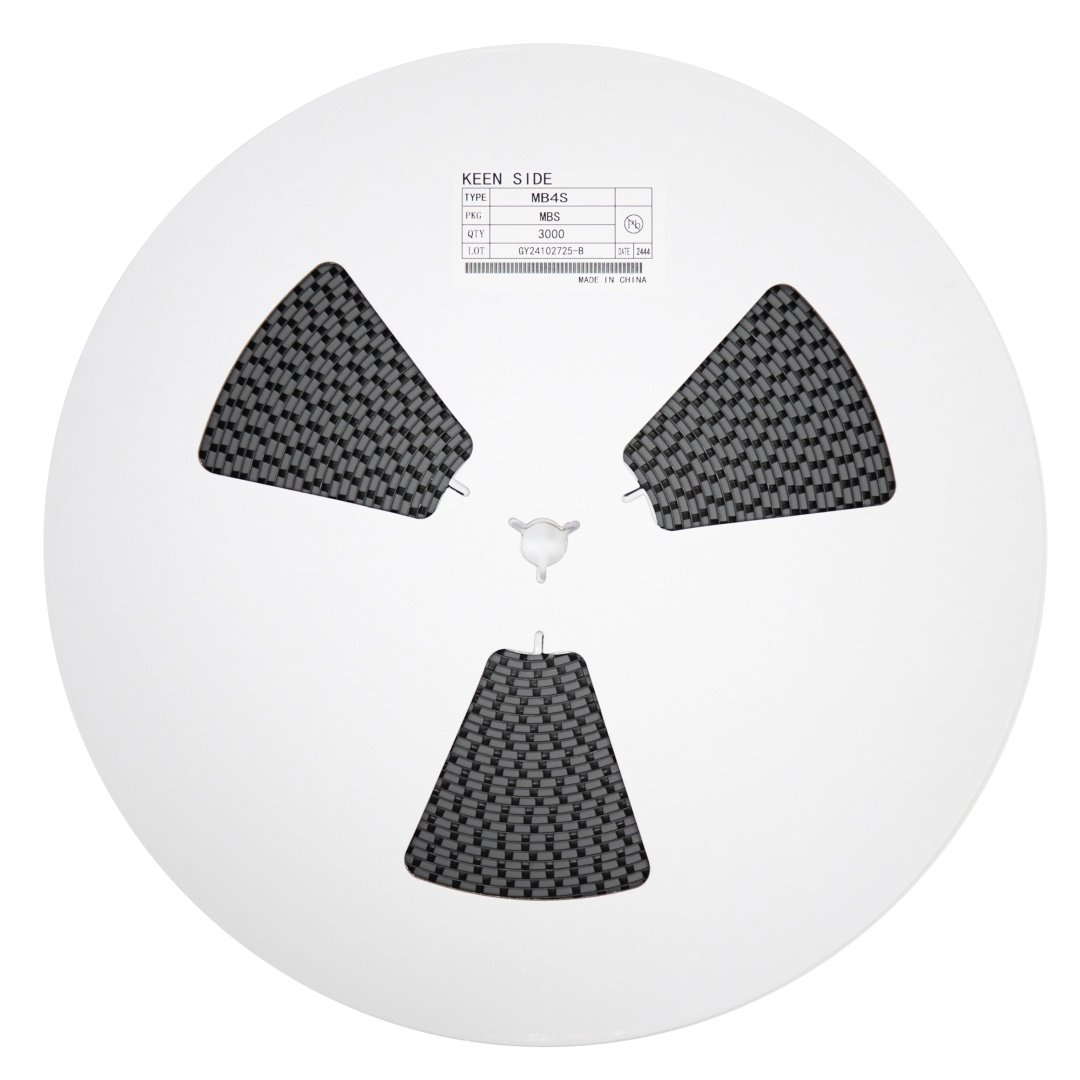

Норм. уп.: 3000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 1,10 |
| от 800 | 1,03 |
| от 2 000 | 1,00 |
| от 4 000 | 0,99 |
Описание

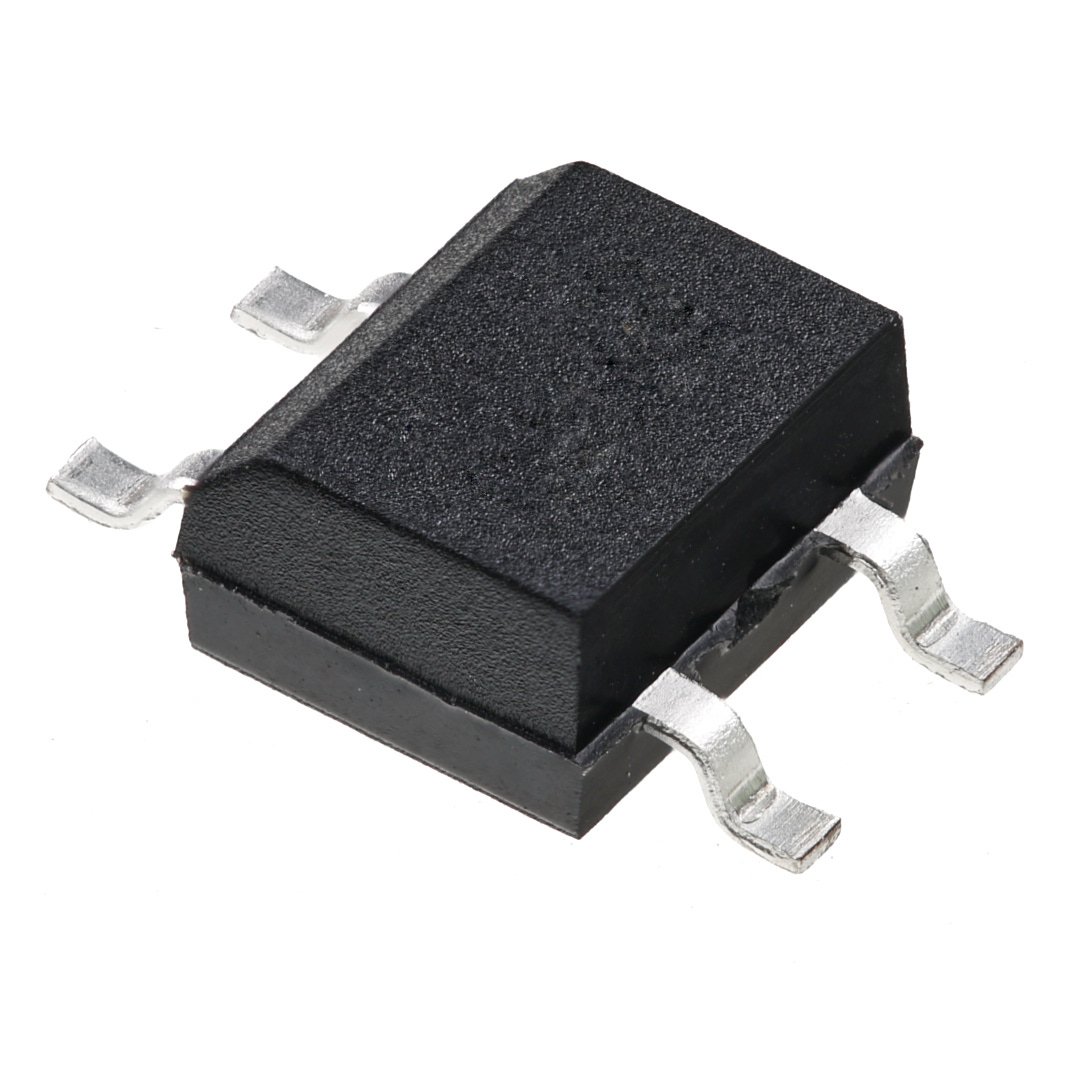

Диодный мост MB4S от KEEN SIDE. Компонент рассчитан на ток до 0,8 А и обратное напряжение 400 В, выполнен в компактном SMD-корпусе MBS с технологией стеклянного пассивированного перехода. Применяется в блоках питания и выпрямителях для бытовой электроники.
Технические характеристики
| Вес | 100mg |
| Ток, А | 0.8 A |
| Корпус | MBS |
| Напряжение, В | 400 V |
| Тип монтажа | SMD |
| Размеры | Lead angle: 7°; Макс. высота: 2.6mm; Min height: 2.2mm; Max body width: 5.0mm; Max lead width: 0.7mm; Min body width: 4.5mm; Min lead width: 0.5mm; Max body length: 4.1mm; Max lead length: 1.1mm; Min body length: 3.6mm; Min lead length: 0.5mm; Max lead spacing: 1.7mm; Min lead spacing: 1.3mm; Max overall length: 7.0mm; Min overall length: 6.4mm |
| Технология | Glass Passivated Chip Junction |
| Описание | 0.8A Surface Mount Glass Passivated Bridge Rectifier |
| Артикул | MB4S |
| Код маркировки | MB4S |
| Макс. среднекв. напряжение | 280V |
| Емкость перехода | 13pF |
| Обратный ток при 25°C | 5μA |
| Макс. DC блокирующее напряжение | 400V |
| Обратный ток при 125°C | 40μA |
| Снижение мощности для емкостной нагрузки | 20% |
| Диап. темп. хр. | -55°C to +150°C |
| Имп. прямой ток | 30A |
| Рабочая температура | -55…+150 °C |
| Средний выпрямленный выходной ток | 0.8A |
| Forward voltage at rated current | 1.1V |
| Макс. импульсное обратное напряжение | 400V |
| Тепл. сопр. переход-корпус | 32°C/W |
| Термосопротивление переход-среда | 90°C/W |
| Ёмкость перехода, пФ | 13 |
| Импульсный прямой ток IFSM (8.3 мс), А | 30 |
| Максимальное действующее (RMS) напряжение, В | 280 |
| Обратное напряжение, В | 400 |
| Прямой ток, А | 0,8 |
| Тепловое сопротивление, °C/Вт | 90 |
| Ток утечки | 5 |
