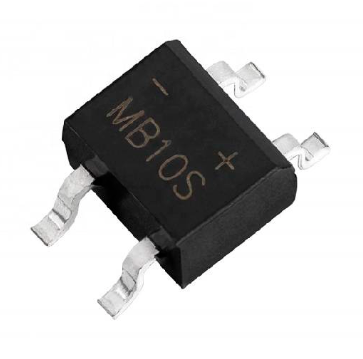

Диодный Мост MB10S
У поставщика
У поставщиков
1 775 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,74 |
| от 800 | 0,69 |
| от 2 000 | 0,67 |
| от 4 000 | 0,66 |
Цены поставщиков
РадиоЧип
В наличии:1 775 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,82 |
| от 800 | 0,76 |
| от 2 000 | 0,74 |
| от 4 000 | 0,73 |
Описание
Диодный мост MB10S от MERRYELC рассчитан на обратное напряжение до 1000 В и прямой ток 0,8 А. Компонент выполнен в компактном SMD-корпусе MBS для поверхностного монтажа. Подходит для выпрямления напряжения в блоках питания бытовой электроники и промышленной автоматики.
Технические характеристики
| Тип | Bridge Rectifier |
| Ток, А | 0.8 A |
| Корпус | MBS |
| Напряжение, В | 1000 V |
| Тип монтажа | SMD |
| Клеммы | Tin plated leads |
| Артикул | MB10S |
| Packing mode | 13" reel |
| Inner box quantity | 6000 |
| Класс горючести | UL 94 V-0 |
| Outer carton quantity | 60000 |
| Solderability standards | J-STD-002, JESD22-B102 |
| Minimum package quantity | 3000 |
| Диап. темп. хр. | -55°C ~ +150°C |
| Диапазон темп. перехода | -55°C ~ +150°C |
| Peak soldering temperature | 260°C |
| Повторяющееся импульсное обратное напряжение | 1000V |
| Forward current for voltage drop | 0.8A |
| Maximum dc reverse current at 25c | 5μA |
| Maximum dc reverse current at 125c | 100μA |
| Неповторяющийся импульсный прямой ток | 30A |
| Maximum instantaneous forward voltage drop per diode | 1.1V |
| Average rectified output current on alumina substrate | 0.8A |
| Average rectified output current on glass epoxy substrate | 0.5A |
