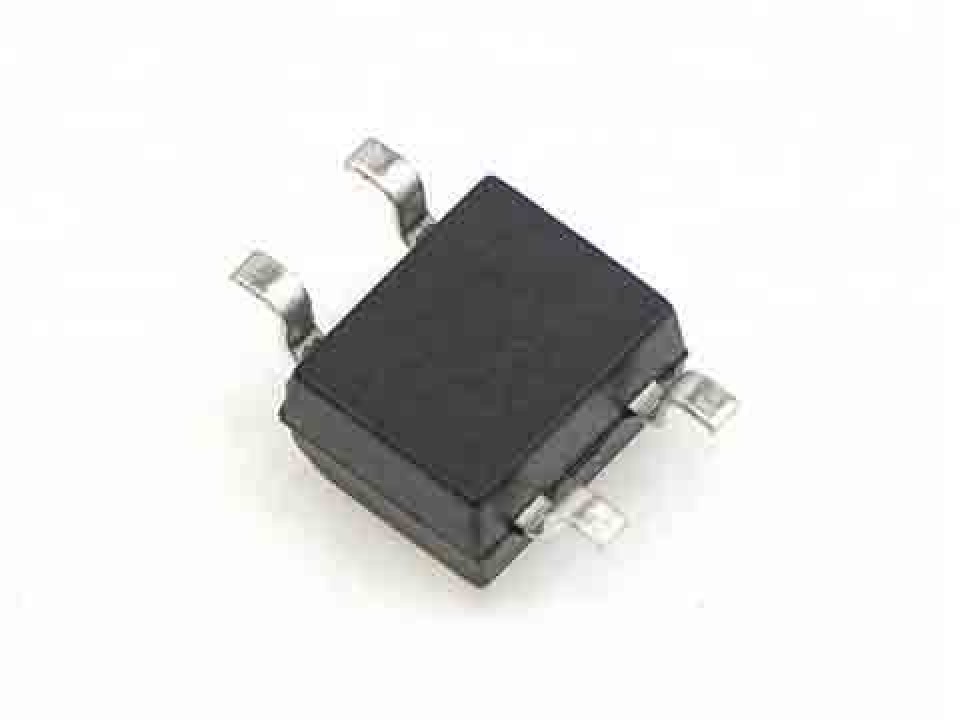

MB 8S (0,8A,800В) MBS диодный мост miniSMD (лента) HotTech (арт. 122473)
У поставщика
Производитель<>
КатегорияДиодные мосты
У поставщиков
27 000 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 29
В наличии:27 000 шт.
Срок поставки: до 10 дн.
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,08 |
Описание
Миниатюрный диодный мост MB 8S от HotTech в корпусе miniSMD (лента) предназначен для выпрямления переменного тока в компактных электронных схемах. Рассчитан на номинальный прямой ток 0,8 А и обратное напряжение 800 В, что обеспечивает надежную работу в цепях питания бытовой и промышленной электроники. Благодаря малогабаритному корпусу и ленточной упаковке, компонент удобен для автоматизированного поверхностного монтажа в ограниченном пространстве печатных плат.
Технические характеристики
| Тип | диодный мост |
| Ток | 0.8 A |
| Тип монтажа | SMD |
| Клеммы | Plated leads solderable per MIL-STD-750, Method 2026 |
| Номинал I²t | 5.0 A²s |
| Артикул | MB8S |
| Производитель | HotTech |
| Тип упаковки | MBS |
| Корпус | MBS |
| Монтаж | SMD |
| Материал корпуса | Transfer Molded Epoxy |
| Конфигурация | Full wave bridge rectifier |
| UL признан | Да |
| Кол-во выводов | 4 |
| Dimensions body | 4.9mm x 7.0mm x 2.7mm |
| Прямое напряжение | 1.0V |
| Положение монтажа | Any |
| Макс. RMS напряжение | 560V |
| Напряжение | 800 В |
| Прямое напряжение | IF=0.5A |
| Reverse current condition | at rated DC blocking voltage |
| Диап. темп. хр. | -55 to +150 °C |
| Flammability classification | 94V-0 |
| Макс. DC блокирующее напряжение | 800V |
| Диап. раб. темп. | -55 to +150 °C |
| Тип. емкость перехода | 13 pF |
| Junction capacitance condition | at 1.0MHz, 4.0V reverse voltage |
| Средний выпрямленный выходной ток | 0.8A |
| Maximum dc reverse current at 25c | 5.0 µA |
| Maximum dc reverse current at 100c | 500 µA |
| Maximum recurrent peak reverse voltage | 800V |
| Неповтор. импульсный ток | 30A |
| Average rectified output current condition | TA=40°C |
| Тип. тепловое сопротивление переход-вывод | 20 °C/W |
| Тип. тепловое сопротивление переход-среда | 70 °C/W |
| Non repetitive peak forward surge current condition | 8.3ms single half sine-wave |
| Typical thermal resistance junction to ambient condition | on aluminum substrate PCB 20x20mm with 1.3x1.3mm solder pad |
