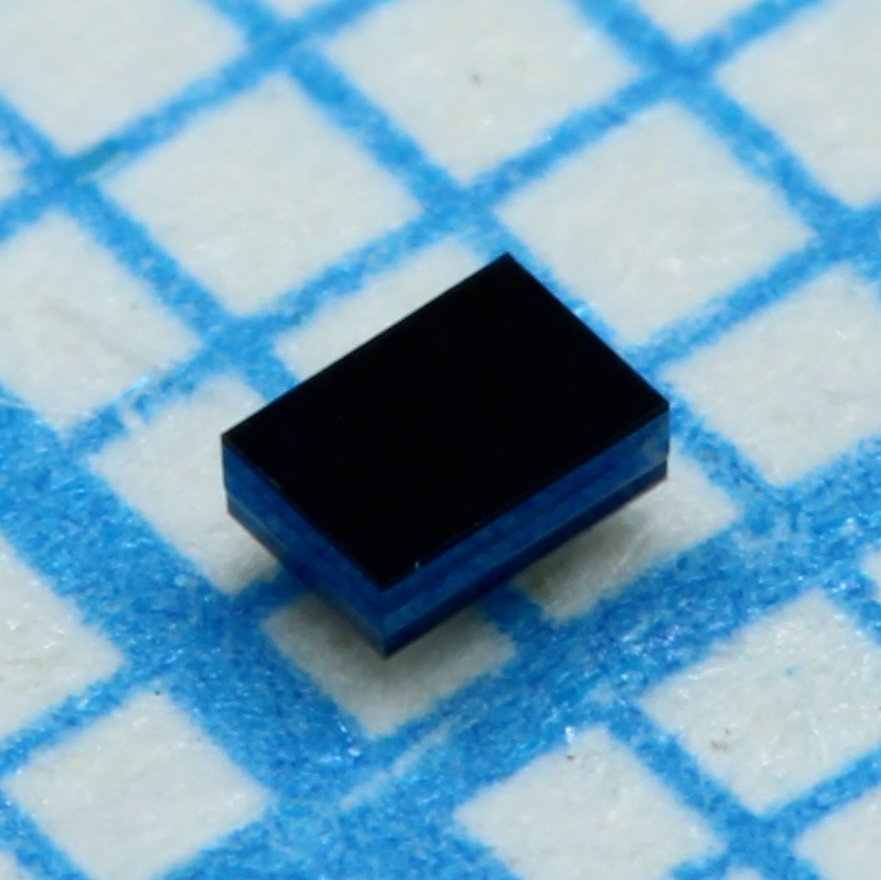

Усилитель операционный общего применения полный вход-выход 5.5В 6-Pin WLP лента на катушке
У поставщика
ПроизводительMAX
КатегорияМикросхемы
У поставщиков
721 шт.
Цены поставщиков
Склад 13
В наличии:721 шт
Срок поставки: до недели
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 48,05 |
| от 16 | 46,79 |
| от 32 | 45,02 |
| от 64 | 42,41 |
| от 127 | 39,30 |
Описание
Операционный усилитель общего применения от MAX. Работает при напряжении до 5.5 В, поддерживает полный входной и выходной сигнал (Rail-to-Rail). Выпускается в миниатюрном корпусе 6-WLP (1.27x0.87 мм) на ленте для автоматизированного монтажа. Подходит для портативной и бытовой электроники, где важны компактность и низкое энергопотребление.
Технические характеристики
| Корпус | 6-WLP (1.27x0.87) |
| Без свинца | Да |
| Упаковка | Tape and Reel |
| Кол-во выводов | 6 |
| Скорость нарастания | 0.1V/µs |
| Описание | 200kHz, 4µA, Rail-to-Rail I/O Op Amp with Shutdown |
| Артикул | MAX9911EWT+ |
| Код упаковки | WLP |
| Тип монтажа | SMD |
| Power up time | 5µs |
| Settling time | 18µs |
| Shutdown mode | Да |
| Amplifier type | Operational Amplifier |
| Open loop gain | 120dB |
| Соотв. RoHS | Да |
| Thermal derating | 10.5mW/°C |
| Рассеиваемая мощность | 840mW |
| Shutdown logic low | 0.4V |
| Макс. ток питания | 5.0µA |
| Ток пит. тип. | 4µA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.8V |
| Shutdown logic high | 1.4V |
| Delay time to enable | 30µs |
| Number of amplifiers | 1 |
| Delay time to shutdown | 2µs |
| Произведение усиления на полосу | 200kHz |
| Макс. входной ток смещения | ±10pA |
| Тип. входной ток смещения | ±1pA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. входной ток смещения | ±10pA |
| Тип. входной ток смещ. | ±1pA |
| Макс. напряжение смещения | ±1mV |
| Тип. напряжение смещения вх. | ±0.2mV |
| Макс. темп. перехода | +150°C |
| Output voltage swing low | VSS + 5mV |
| Capacitive load stability | 30pF |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Output voltage swing high | VDD - 5mV |
| Output leakage in shutdown | 1nA |
| Коэфф. подавления синфазного сигнала | 80dB |
| Input current noise density | 0.001pA/√Hz |
| Input offset voltage tempco | ±5µV/°C |
| Input voltage noise density | 400nV/√Hz |
| Shutdown supply current max | 0.5µA |
| Shutdown supply current typ | 0.001µA |
| Input resistance common mode | 1GΩ |
| Output short circuit current | ±15mA |
| Коэффициент подавления питания | 95dB |
| Описание (англ.) | Op Amp Single GP R-R I/O 5.5V 6-Pin WLP T/R |
| Shutdown input bias current low | 1nA |
| Shutdown input bias current high | 500nA |
| Input resistance differential mode | 10GΩ |
