Микрофонный одноканальный усилитель с низким уровнем шума и АРУ 14TDFN
У поставщика
ПроизводительMAX
У поставщиков
2 409 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт170,42 ₽
Сумма1 704,20 ₽
+ доплата 490,00 ₽
В наличии2 409 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 44 — 161,37 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 1 704,20 ₽. До заказа без доплаты не хватает 15 595,80 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 704,20 ₽
Описание

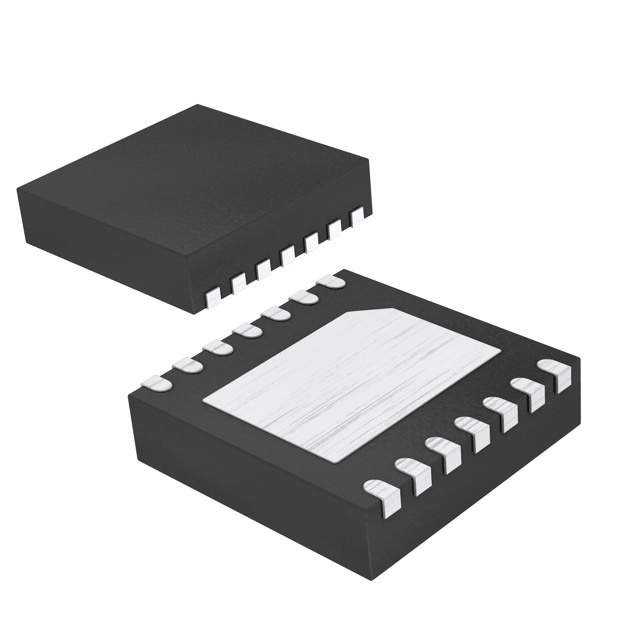

Микрофонный усилитель MAX9814ETD+T от MAX — одноканальная микросхема с низким уровнем шума и автоматической регулировкой усиления (АРУ). Выполнена в компактном корпусе TDFN14 и рассчитана на работу в диапазоне температур от -40°C до +85°C. Подходит для систем аудиозаписи, портативной электроники и устройств голосового управления.
Технические характеристики
| Корпус | 14-TDFN (3mm x 3mm) |
| Тип монтажа | SMD |
| Размеры | 3mm x 3mm |
| Выходной шум | 430µVRMS |
| Динамический диапазон | 60dB |
| Снижение мощности | 16.7mW/°C above +70°C |
| Agc attack time | 1.1ms (typ) with CCT=470nF |
| Входное сопротивление | 100kΩ |
| Выходное сопротивление | 50Ω |
| Maximum gain 40dB | 40dB (typ) |
| Maximum gain 50dB | 50dB (typ) |
| Maximum gain 60dB | 60dB (typ) |
| Minimum gain 40dB | 20dB (typ) |
| Minimum gain 50dB | 30dB (typ) |
| Minimum gain 60dB | 40dB (typ) |
| Макс. ток питания | 6mA |
| Ток пит. тип. | 3.1mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| Micout bias voltage | 1.23V (typ) |
| Maximum output level | 0.707VRMS |
| Shutdown enable time | 60ms |
| Макс. входное напряжение | 100mVP-P |
| Shutdown disable time | 40ms |
| Отношение сигнал/шум | 61dB (unweighted), 64dB (A-weighted) |
| Макс. выходной ток | 2mA (typ) |
| Minimum resistive load | 5kΩ |
| Макс. емкостная нагрузка | 200pF |
| Microphone bias psrr dc | 70dB (min), 80dB (typ) |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. темп. перехода | +150°C |
| Th input leakage current | ±1µA |
| Micout low output voltage | 3mV (max) |
| Microphone bias psrr 1khz | 71dB (typ) |
| Micout high output voltage | 2.45V (min) |
| Regulated output level max | 1.54VP-P |
| Regulated output level min | 1.26VP-P |
| Regulated output level typ | 1.40VP-P |
| Shutdown input low voltage | 0.5V |
| Trilevel input low voltage | 0.3 × VDD |
| Макс. напряжение питания | -0.3V to +6V |
| Microphone bias voltage max | 2.18V |
| Microphone bias voltage min | 1.84V |
| Microphone bias voltage typ | 2.0V |
| Диап. раб. темп. | -40°C to +85°C |
| Shutdown input high voltage | 1.3V |
| Макс. ток питания в режиме отключения | 1µA |
| Тип. ток питания в выключенном состоянии | 0.01µA |
| Trilevel input high voltage | 0.7 × VDD |
| Attack release ratio options | 1:500, 1:2000, 1:4000 |
| Непрерывная рассеиваемая мощность | 1481.5mW |
| Input referred noise density | 30nV/√Hz |
| Ток КЗ выхода | 3mA (min), 8mA (max) |
| Описание (англ.) | AMP AUDIO MONO AB MIC 14TDFN |
| Continuous current other pins | ±20mA |
| Длительность КЗ выхода | Непрерывный |
| Температура выводов при пайке, 10 с | +300°C |
| Shutdown input leakage current | ±1µA |
| Absolute max other pins voltage | -0.3V to (VDD + 0.3V) |
| Amplifier input bias voltage max | 1.32V |
| Amplifier input bias voltage min | 1.14V |
| Amplifier input bias voltage typ | 1.23V |
| Bump temperature soldering reflow | +235°C |
| Continuous current micout micbias | ±100mA |
| Microphone bias output resistance | 1Ω |
| Power supply rejection ratio 1khz | 52.5dB (typ) |
| Power supply rejection ratio 10khz | 43dB (typ) |
| Power supply rejection ratio 217hz | 55dB (typ) |
| Microphone bias output noise voltage | 5.5µVRMS |
| Коэфф. гармоник плюс шум (THD+N) | 0.04% (typ) |
| Power supply rejection ratio agc mode | 35dB (min), 50dB (typ) |
| Рабочая температура | -40°C ~ 85°C (TA) |
