Монитор питания со сторожевым таймером и кнопкой сброса +4.65V 10% -40...+85C
У поставщика
ПроизводительMAX
КатегорияМикросхемы
У поставщиков
48 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:48 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,98 |
| от 22 | 30,97 |
| от 44 | 29,58 |
| от 88 | 27,61 |
| от 175 | 25,46 |
Описание

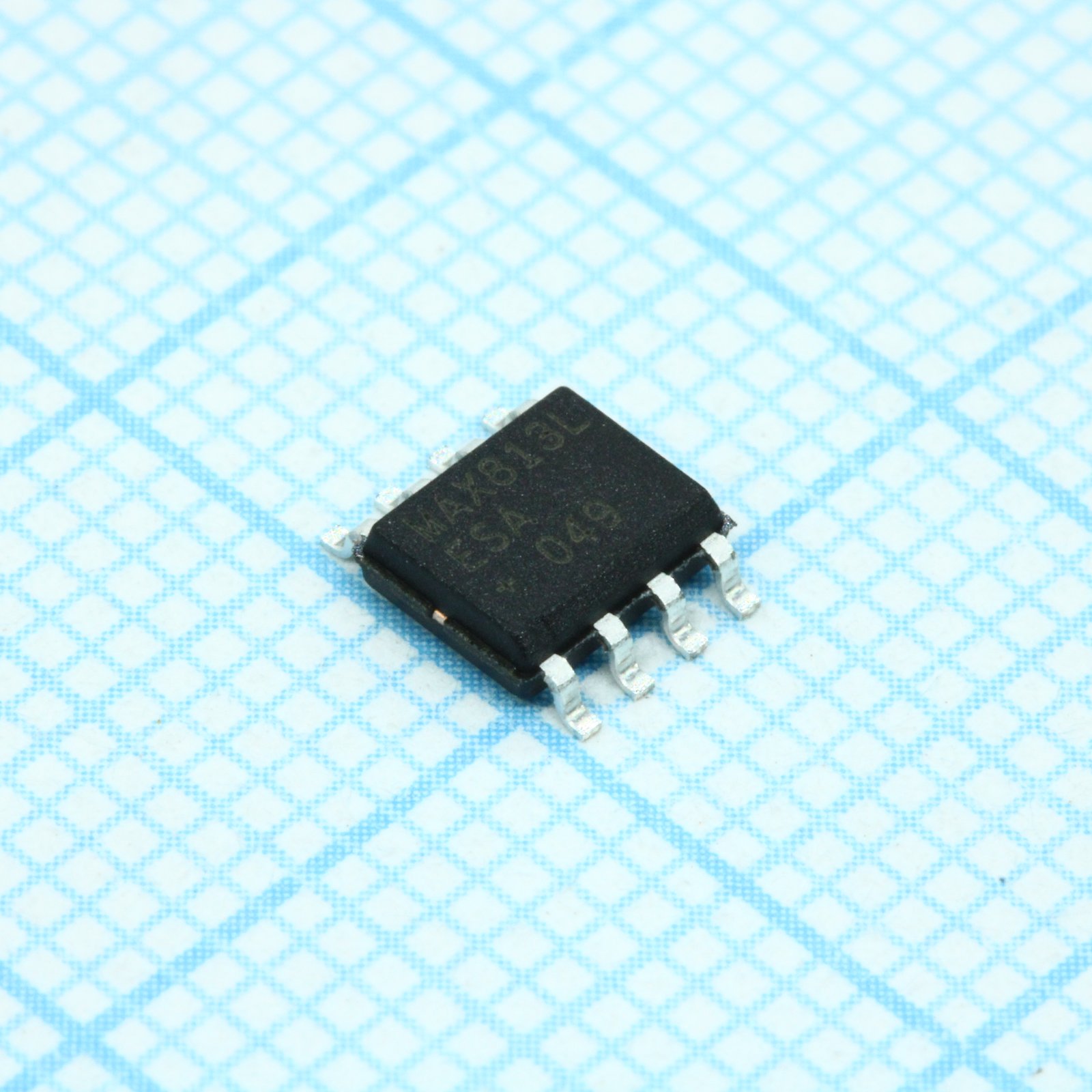

Микросхема монитора питания MAX813LESA+T от MAX. Устройство контролирует напряжение питания с порогом сброса +4.65 В (точность 10%), оснащено сторожевым таймером и кнопкой ручного сброса. Выпускается в компактном корпусе SO-8. Применяется в промышленной автоматике и микропроцессорных системах для защиты от сбоев при падении напряжения.
Технические характеристики
| Корпус | 8 SO |
| Тип монтажа | SMD |
| Без свинца | Да |
| Кол-во выводов | 8 |
| Описание | Low-Cost μP Supervisory Circuit with Watchdog Timer and Manual Reset |
| Артикул | MAX813LESA+T |
| Соотв. RoHS | Да |
| Макс. вх. ток | 20mA |
| Mr pulse width min | 150ns |
| Макс. вых. ток | 20mA |
| Макс. ток питания | 500µA |
| Ток пит. тип. | 150µA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.2V |
| Reset threshold max | 4.75V |
| Reset threshold min | 4.50V |
| Reset threshold typ | 4.65V |
| Wdi pulse width min | 50ns |
| Power dissipation so | 471mW |
| Watchdog timeout max | 2.25s |
| Watchdog timeout min | 1.00s |
| Watchdog timeout typ | 1.60s |
| Mr pullup current max | 600µA |
| Mr pullup current min | 100µA |
| Mr pullup current typ | 250µA |
| Mr to reset delay max | 250ns |
| Pfi input current max | 25nA |
| Pfi input current min | -25nA |
| Reset pulse width max | 280ms |
| Reset pulse width min | 140ms |
| Reset pulse width typ | 200ms |
| Wdi input current max | 150µA |
| Wdi input current min | -150µA |
| Power dissipation umax | 330mW |
| Pfi input threshold max | 1.30V |
| Pfi input threshold min | 1.20V |
| Pfi input threshold typ | 1.25V |
| Pfo output voltage sink | 0.4V |
| Макс. темп. хр. | +160°C |
| Мин. темп. хр. | -65°C |
| Wdo output voltage sink | 0.4V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Power dissipation cerdip | 640mW |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Pfo output voltage source | VCC - 1.5V |
| Reset output voltage sink | 0.4V |
| Wdo output voltage source | VCC - 1.5V |
| Температура пайки выводов | +300°C |
| Mr input threshold low max | 0.8V |
| Reset threshold hysteresis | 40mV |
| Mr input threshold high min | 2.0V |
| Reset output voltage source | VCC - 1.5V |
| Reset output voltage vcc 1v | 0.3V |
| Wdi input threshold low max | 0.8V |
| Wdi input threshold high min | 3.5V |
| Описание (англ.) | SUPERVISOR MPU |
| Power dissipation plastic dip | 727mW |
| Reset output voltage vcc 1 2v | 0.3V |
| Reset output voltage source 4ua | 0.8V |
| Reset output voltage source 4ua 1 2v | 0.9V |
| Soldering temperature reflow lead free | +260°C |
| Soldering temperature reflow containing lead | +240°C |
