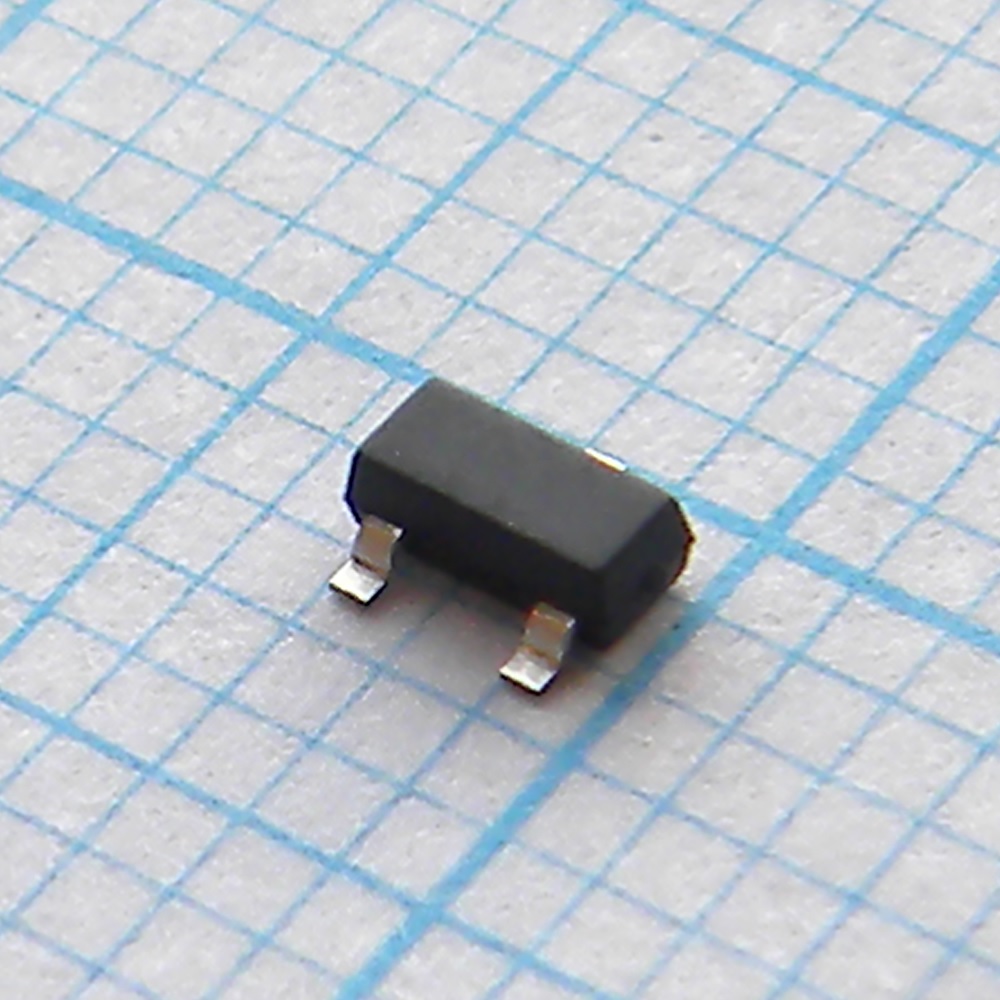

Монитор электропитания со сбросом для микропроцессора SOT23-3
У поставщика
ПроизводительMAX
КатегорияМикросхемы
У поставщиков
3 142 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:3 142 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,71 |
| от 65 | 30,65 |
| от 130 | 28,14 |
| от 259 | 26,23 |
| от 518 | 24,82 |
Описание
Микросхема монитора электропитания со сбросом от MAX. Выпускается в миниатюрном корпусе SOT-23, отслеживает напряжение питания и формирует сигнал сброса для микропроцессора. Подходит для встраиваемых систем, промышленной автоматики и бытовой электроники.
Технические характеристики
| Корпус | SOT23-3 |
| Особенности | Precision Monitoring of +2.5V, +3V, +3.3V, and +5V Power-Supply Voltages, Fully Specified Over Temperature, Push-Pull RESET Output, 140ms min Power-On Reset Pulse Width, 12µA Supply Current, Guaranteed Reset Valid to VCC = +1V, Power Supply Transient Immunity, No External Components, 3-Pin SC70 and SOT23 Packages |
| Функция | Microprocessor reset supervisory circuit |
| Тип монтажа | SMD |
| Кол-во выводов | 3 |
| Описание | 3-Pin Microprocessor Reset Circuit |
| Тип выхода | Push-Pull RESET (active-low) |
| Артикул | MAX809TEUR+T |
| Применение | Computers, Controllers, Intelligent Instruments, Critical µP and µC Power Monitoring, Portable/Battery-Powered Equipment, Automotive |
| Vcc range max | 5.5V |
| Vcc range min | 1.2V |
| Макс. вых. ток | 20mA |
| Макс. ток питания | 50µA |
| Ток пит. тип. | 17µA |
| Vcc to reset delay | 20µs |
| Reset threshold max | 3.15V |
| Reset threshold min | 3.00V |
| Reset valid vcc min | 1V |
| Vcc range temp range | -40°C to +105°C |
| Vcc rate of rise max | 100V/µs |
| Input current vcc max | 20mA |
| Reset threshold tempco | 30 ppm/°C |
| Reset threshold voltage | 3.08V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Reset active timeout max | 560ms |
| Reset active timeout min | 140ms |
| Reset active timeout typ | 240ms |
| Reset output voltage low | 0.4V |
| Terminal voltage vcc max | 6.0V |
| Terminal voltage vcc min | -0.3V |
| Макс. раб. темп. | +105°C |
| Мин. раб. темп. | -40°C |
| Supply current conditions | VCC < 3.6V, TA = -40°C to +85°C |
| Температура пайки выводов | +300°C |
| Power dissipation derating | 4mW/°C above +70°C |
| Continuous power dissipation | 320mW |
| External components required | Нет |
| Supply current high temp max | 100µA |
| Описание (англ.) | MPU/RESET CIRC SOT23-3 |
| Vcc to reset delay conditions | VCC = VTH to (VTH - 100mV) |
| Power on reset pulse width min | 140ms |
| Supply current high temp range | +85°C to +105°C |
| Reset active timeout temp range | -40°C to +85°C |
| Reset active timeout high temp max | 840ms |
| Reset active timeout high temp min | 100ms |
| Reset output voltage low conditions | VCC = VTH min, ISINK = 3.2mA |
| Reset active timeout high temp range | +85°C to +105°C |
| Terminal voltage reset push pull max | VCC + 0.3V |
| Terminal voltage reset push pull min | -0.3V |
