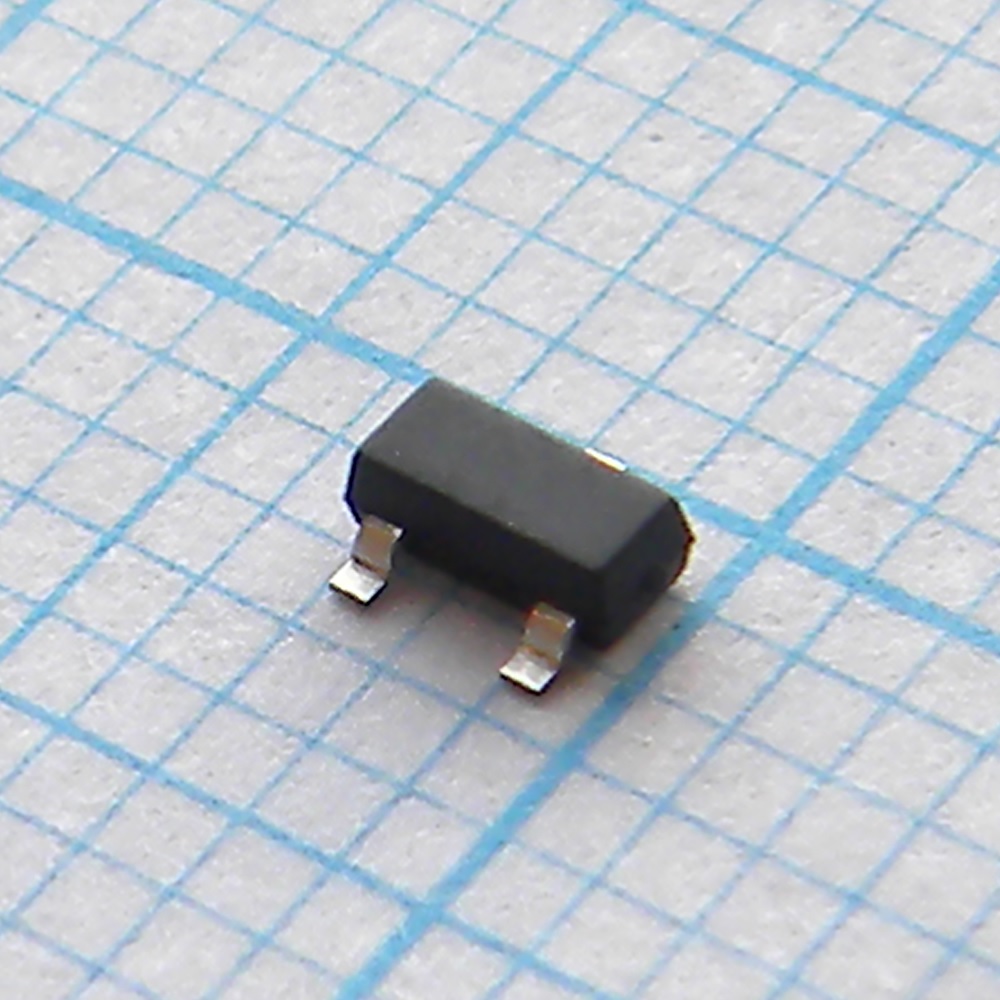

Монитор электропитания со сбросом для микропроцессора SOT23-3
У поставщика
ПроизводительMAX
КатегорияМикросхемы
У поставщиков
771 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:771 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 40,53 |
| от 53 | 37,04 |
| от 105 | 34,18 |
| от 210 | 32,02 |
| от 420 | 30,41 |
Описание
Микросхема монитора питания MAX809REUR+T от MAX. Работает в диапазоне напряжений от 1,2 до 5,5 В, потребляя всего 17 мкА в типовом режиме. Имеет активный низкий выход RESET с гарантированным сбросом при падении напряжения до 1 В. Применяется в микропроцессорных системах, промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Microprocessor Reset Circuit |
| Корпус | SOT23-3 |
| Функция | Microprocessor reset monitor |
| Тип монтажа | SMD |
| Кол-во выводов | 3 |
| Описание | 3-Pin Microprocessor Reset Circuit |
| Тип выхода | Push-Pull Active-Low RESET |
| Артикул | MAX809REUR+T |
| Применение | Computers, Controllers, Intelligent Instruments, Critical µP and µC Power Monitoring, Portable/Battery-Powered Equipment, Automotive |
| Derating sc70 | 2.17mW/°C |
| Derating sot23 | 4mW/°C |
| Ток питания | 17µA |
| Варианты корпуса | 3-Pin SC70, 3-Pin SOT23 |
| Rate of rise vcc | 100V/µs |
| Input current vcc | 20mA |
| Рассеиваемая мощность | 320mW at +70°C, derate 4mW/°C above +70°C |
| Reset output type | Active-Low |
| Reset timeout max | 560ms |
| Reset timeout min | 140ms |
| Aec q100 qualified | Да |
| Низкое выходное напряжение | 0.3V at 3.2mA (VCC=3V) |
| Reset valid to vcc | 1V |
| Макс. ток питания | 50µA |
| Vcc to reset delay | 20µs |
| External components | Нет |
| Высокое вых. напр. | 0.8 * VCC at 500µA source |
| Output configuration | Push-Pull RESET Output |
| Output current reset | 20mA |
| Диапазон питания | 1.2V to 5.5V |
| Terminal voltage vcc | -0.3V to +6.0V |
| Reset timeout typical | 240ms |
| Power dissipation sc70 | 174mW |
| Ток питания типовой | 17µA |
| Power dissipation sot23 | 320mW |
| Reset threshold voltage | 2.63V |
| Reset output voltage low | 0.3V |
| Reset output voltage high | 0.8VCC |
| Диап. темп. хр. | -65°C to +150°C |
| Температура пайки выводов | +300°C |
| Диап. раб. темп. | -40°C to +105°C |
| Reset threshold voltage max | 2.70V |
| Reset threshold voltage min | 2.55V |
| Reset output voltage low max | 0.4V |
| Soldering temperature reflow | +260°C |
| Guaranteed reset valid to vcc | 1V |
| Reset output voltage high max | 0.8VCC |
| Reset output voltage high min | VCC - 1.5V |
| Max lead temperature soldering | +300°C (10s) |
| Power on reset pulse width min | 140ms |
| Reset threshold voltage tempco | 30ppm/°C |
| Supply current max 85c to 105c | 100µA |
| Supply voltage range 0c to 70c | 1.0V to 5.5V |
| Reset active timeout period max | 560ms |
| Reset active timeout period min | 140ms |
| Reset active timeout period typ | 240ms |
| Reset threshold voltage 25c max | 2.66V |
| Reset threshold voltage 25c min | 2.59V |
| Reset threshold voltage 25c typ | 2.63V |
| Reset threshold voltage typical | 2.63V |
| Operating temperature range sc70 | -40°C to +125°C |
| Reset output leakage current max | 1µA |
| Supply current max neg40c to 85c | 50µA |
| Terminal voltage reset push pull | -0.3V to (VCC + 0.3V) |
| Terminal voltage reset open drain | -0.3V to +6.0V |
| Supply current sc70 max 85c to 125c | 60µA |
| Supply voltage range neg40c to 105c | 1.2V to 5.5V |
| Supply voltage range neg40c to 125c | 1.2V to 5.5V |
| Reset active timeout period sc70 max | 460ms |
| Supply current sc70 max neg40c to 85c | 30µA |
| Reset threshold temperature coefficient | 30 ppm/°C |
| Reset active timeout period sc70 max 85c to 125c | 840ms |
| Reset active timeout period sot23 max 85c to 105c | 840ms |
