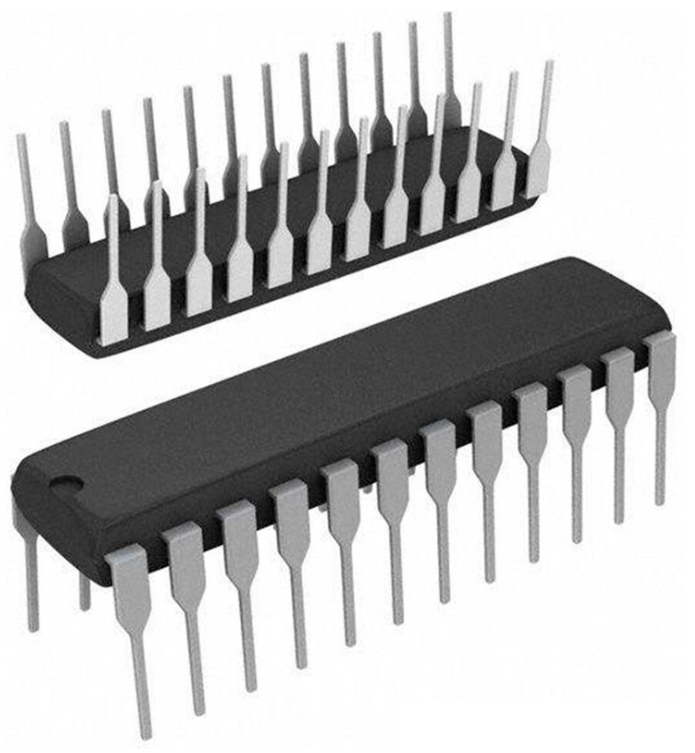

Микросхема MAX7219CNG+ SO-8
У поставщика
У поставщиков
13 шт.
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт368,58 ₽
Сумма737,16 ₽
В наличии13 шт
от 2 штюрлицам и ИП
2 шт · Склад 2 · 737,16 ₽
Описание
Микросхема MAX7219CNG+ от Maxim Integrated — драйвер светодиодных дисплеев и матриц. Работает от напряжения 4.0–5.5 В, поддерживает до 8 семисегментных индикаторов или 64 отдельных светодиодов. Управляется по последовательному интерфейсу, имеет встроенную ШИМ-регулировку яркости и режим энергосбережения. Применяется в промышленной автоматике, измерительных приборах и бытовой электронике для вывода цифровой информации.
Технические характеристики
| Корпус | 24 Narrow Plastic DIP |
| Тип монтажа | Выводной |
| Артикул | MAX7219CNG+ |
| Снижение мощности | 13.3mW/°C above +70°C |
| Мин. период такта | 100ns |
| Мин. время удержания DIN | 0ns |
| Мин. время установки | 25ns |
| Напряжение гистерезиса | 1V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.0V |
| Задержка данных до сегмента | 2.25ms |
| Макс. частота сканирования дисплея | 1300Hz |
| Мин. частота сканирования дисплея | 500Hz |
| Тип. частота сканирования дисплея | 800Hz |
| Втекающий ток индикатора, макс. | 500mA |
| Низ. напр. вых. макс. | 0.4V |
| Ток утечки драйвера индикатора, макс. | -10µA |
| Мин. выходное высокое напряжение | V+ - 1V |
| Ток питания в выключенном режиме | 150µA |
| Макс. темп. хр. | +160°C |
| Мин. темп. хр. | -65°C |
| Втекающий ток драйвера индикатора | 320mA |
| Длительность импульса низкого уровня, мин. | 50ns |
| Макс. раб. темп. | +70°C |
| Мин. раб. темп. | 0°C |
| Макс. ток утечки управления сегментом | 1µA |
| Длительность импульса высокого уровня, мин. | 50ns |
| Температура пайки выводов | +300°C |
| Макс. вытекающий ток сегмента | 100mA |
| Частота последовательного интерфейса | 10MHz |
| Входное напряжение лог. 0, макс. | 0.8V |
| Входное напряжение лог. 1, мин. | 3.5V |
| Макс. рабочий ток питания | 330mA |
| Задержка распространения данных | 25ns |
| Макс. скорость нарастания тока сегмента | 50mA/µs |
| Мин. скорость нарастания тока сегмента | 10mA/µs |
| Тип. скорость нарастания тока сегмента | 20mA/µs |
| Вытекающий ток драйвера индикатора, макс. | -2mA |
| Согласование тока управления сегментом | 3.0% |
| Макс. втекающий ток управления сегментом | 5mA |
| Длительная рассеиваемая мощность, макс. | 1066mW |
| Макс. вытекающий ток управления сегментом | -45mA |
| Мин. вытекающий ток управления сегментом | -30mA |
| Тип. вытекающий ток управления сегментом | -40mA |
| Мин. длительность импульса CS/нагрузки (выс.) | 50ns |
| Мин. время от фронта нагрузки до фронта такта | 50ns |
