Документация
Преобразователь сигнала термопары цифровой с компенсацией 8-SOIC
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
135 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:130 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 268,05 |
| от 9 | 251,98 |
| от 18 | 238,88 |
| от 35 | 229,14 |
| от 69 | 221,89 |
Склад 38
В наличии:5 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 204,75 |
Описание

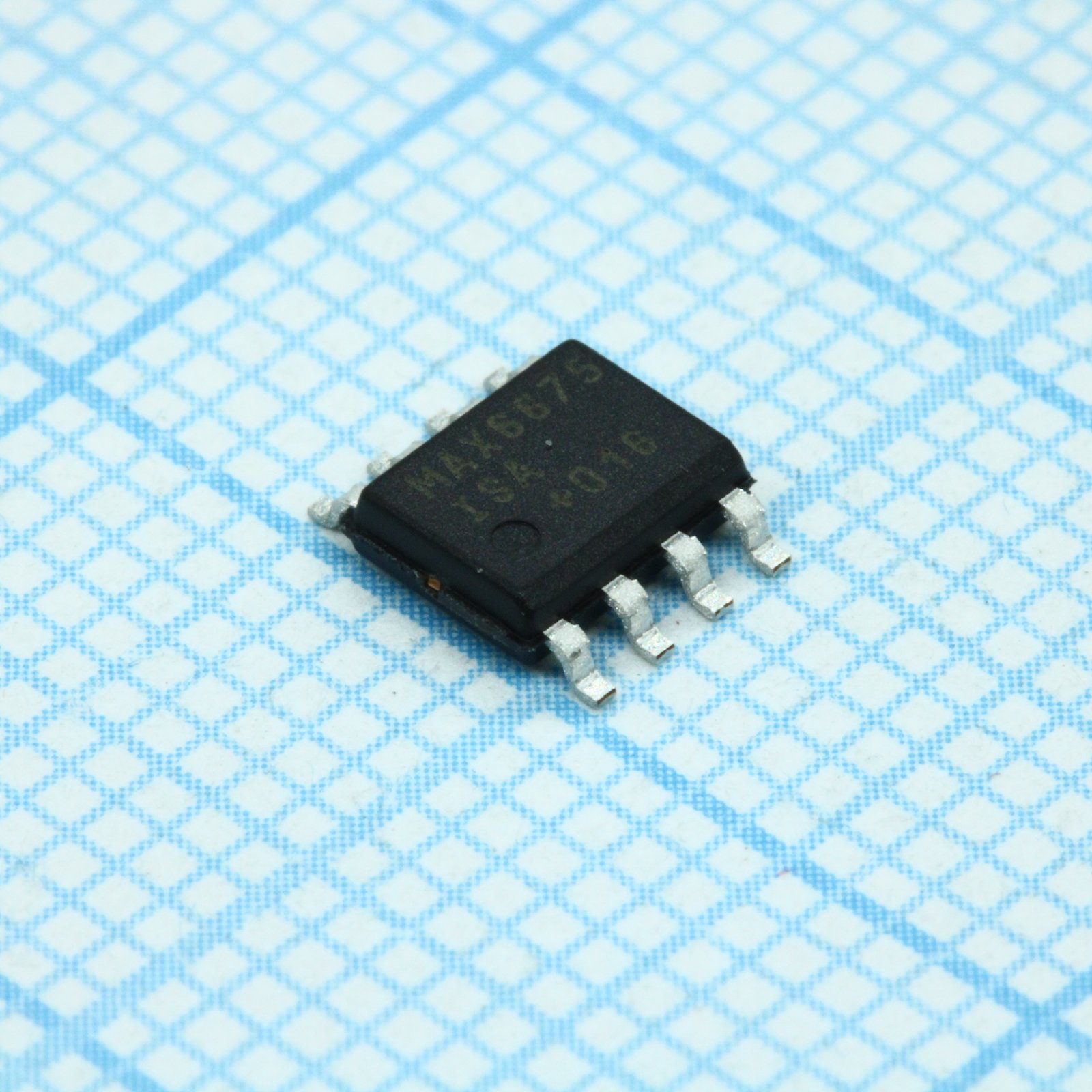

Микросхема MAX6675ISA+T от Analog Devices — цифровой преобразователь сигнала термопары со встроенной компенсацией холодного спая. Выполнена в компактном корпусе 8-SOIC, поддерживает разрешение 12 бит и интерфейс SPI. Идеально подходит для систем измерения температуры в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | 8-SO |
| Тип монтажа | SMD |
| Интерфейс | SPI-compatible |
| Кол-во выводов | 8 |
| Описание | Cold-Junction-Compensated K-Thermocouple-to-Digital Converter |
| Артикул | MAX6675ISA+T |
| Разрешение АЦП | 12-bit |
| Вых. ток | 50mA |
| Блокировочный конд. | 0.1µF |
| Вх. емкость | 5pF |
| Input low voltage | 0.3 × VCC |
| Thermocouple type | K |
| ESD защита HBM | ±2000V |
| Input high voltage | 0.7 × VCC |
| Макс. ток питания | 1.5mA |
| Ток пит. тип. | 0.7mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3.0V |
| Conversion time max | 0.22s |
| Conversion time typ | 0.17s |
| Вх. ток утечки | ±5µA |
| Макс. рассеиваемая мощность | 471mW |
| Макс. диапазон температур | +1024°C |
| Мин. диапазон температур | 0°C |
| Низ. напр. вых. макс. | 0.4V |
| Temperature resolution | 0.25°C |
| Мин. выходное высокое напряжение | VCC - 0.4V |
| Spi clock frequency max | 4.3MHz |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | +150°C |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -20°C |
| Power on reset hysteresis | 50mV |
| Абс. макс. напряжение питания | 6V |
| Power on reset threshold max | 2.5V |
| Power on reset threshold min | 1V |
| Power on reset threshold typ | 2V |
| Thermocouple input impedance | 60kΩ |
| Описание (англ.) | THERMOCOUP TO DGTL 8-SOIC |
| Temperature error 0 to 700c 5v | ±9 LSB |
| Temperature error 0 to 700c 3v3 | ±8 LSB |
| Погрешность компенсации холодного спая | ±3.0°C |
| Thermocouple conversion constant | 10.25µV/LSB |
| Temperature error 700 to 1000c 5v | ±19 LSB |
| Temperature error 700 to 1000c 3v3 | ±17 LSB |
