Документация

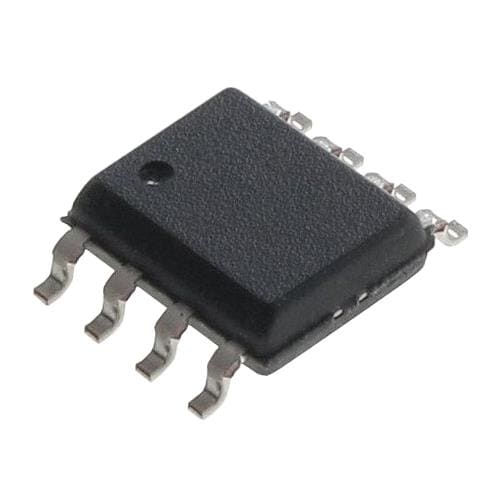

Источник опорного напряжения, 5 В 8SOIC
У поставщика
ПроизводительMAX
КатегорияМикросхемы
У поставщиков
26 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:26 шт
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 958,02 |
| от 2 | 947,84 |
| от 4 | 935,30 |
| от 7 | 918,92 |
| от 14 | 895,88 |
Описание
Источник опорного напряжения от MAX (Maxim Integrated) в корпусе SOIC-8. Обеспечивает стабильные 5 В с высокой точностью. Подходит для прецизионных аналоговых схем и измерительного оборудования.
Технические характеристики
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Описание | High-Precision Voltage Reference with Temperature Sensor |
| Артикул | MAX6175BASA+ |
| Вых. напряжение | 5.000V |
| Соотв. RoHS | Да |
| Начальная точность | 0.10% |
| Noise 0p1 to 10hz | 5µVP-P |
| Derating above 70c | 5.9mW/°C |
| Noise 10hz to 1khz | 9.3µVRMS |
| Макс. выходное напряжение | 5.005V |
| Мин. вых. напряжение | 4.995V |
| Макс. напр. пит. | 40V |
| Мин. напр. пит. | 7V |
| Line regulation 25c | 0.6ppm/V |
| Долговременная стабильность | 50ppm/1000h |
| Output current sink | 2mA |
| Temp output voltage | 630mV |
| Автомобильный | Нет |
| Input to gnd abs max | -0.3V to +42V |
| Line regulation full | 0.8ppm/V |
| Диапазон питания | 7V to 40V |
| Output current source | 30mA |
| Power dissipation 70c | 471mW |
| Ток покоя тип. | 320µA |
| Turn on settling time | 180µs |
| Temperature hysteresis | 120ppm/cycle |
| Line regulation max 25c | 1ppm/V |
| Output adjustment range | ±3% to ±6% |
| Точность выходного напряжения | 0.10% |
| Темп. коэф. | 10ppm/°C |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | +150°C |
| Line regulation max full | 5ppm/V |
| Quiescent current max 25c | 500µA |
| Диап. темп. хр. | -65°C to +150°C |
| Температура пайки выводов | +300°C |
| Quiescent current max full | 650µA |
| Load regulation sinking 25c | 50ppm/mA |
| Диап. раб. темп. | -40°C to +125°C |
| Short circuit current to in | 3mA |
| Load regulation sinking full | 90ppm/mA |
| Load regulation sourcing 25c | 2ppm/mA |
| Short circuit current to gnd | 60mA |
| Soldering temperature reflow | +260°C |
| Описание (англ.) | IC VREF SERIES 5V 8SOIC |
| Load regulation sourcing full | 2ppm/mA |
| Output short circuit duration | 5s |
| Load regulation sinking max 25c | 500ppm/mA |
| Output adjustment potentiometer | 10kΩ |
| Output trim temp to gnd abs max | -0.3V to (VIN+0.3V) |
| Load regulation sinking max full | 900ppm/mA |
| Load regulation sourcing max 25c | 10ppm/mA |
| Load regulation sourcing max full | 15ppm/mA |
| Temp output temperature coefficient | 2.1mV/°C |
