Цифровой потенциометр 256 позиций 8-UMAX
У поставщика
ПроизводительMAX
КатегорияЦифровые потенциометры
У поставщиков
988 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:988 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 163,53 |
| от 26 | 153,87 |
| от 52 | 146,19 |
| от 103 | 139,45 |
| от 206 | 134,91 |
Описание

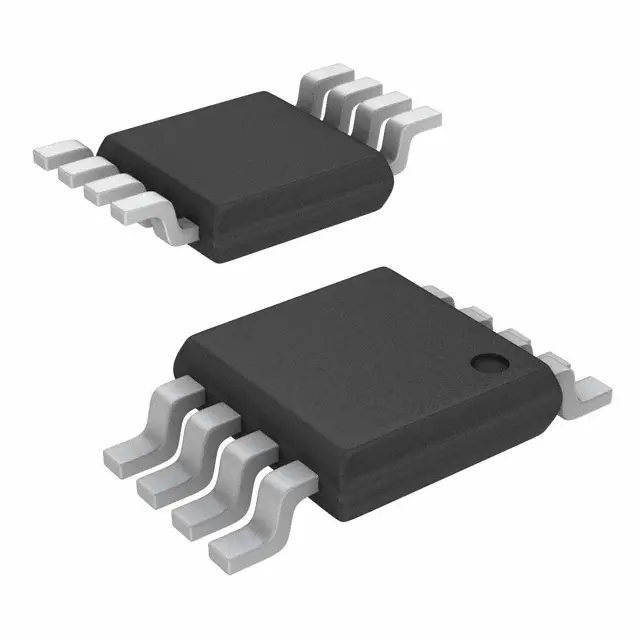

Цифровой потенциометр MAX5402EUA+T от MAX с 256 положениями регулировки. Выполнен в компактном корпусе 8-UMAX и рассчитан на рабочий диапазон температур от -40°C до +85°C. Подходит для настройки аналоговых сигналов в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Тип | digital_potentiometer |
| Корпус | uMAX8 |
| Тип монтажа | SMD |
| Интерфейс | 3-wire SPI-compatible |
| Артикул | MAX5402EUA+T |
| Number of taps | 256 |
| Коэф. сниж. | 4.1mW/°C above 70°C |
| Resolution bits | 8 |
| Full scale error | -6 LSB |
| Wiper resistance | 275Ω (VDD=5V), 550Ω (VDD=3V) |
| Zero scale error | +6 LSB |
| Din hold time min | 0ns |
| Вх. емкость | 5pF |
| Wiper capacitance | 46pF |
| Din setup time min | 40ns |
| Макс. ток питания | 5µA (VDD=5V) |
| Ток пит. тип. | 0.1µA (VDD=2.7V), 0.8µA (VDD=5V) |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| Wiper settling time | 100ns (code 0 to 128, to 50%) |
| End to end resistance | 10kΩ |
| Вх. ток утечки | ±1µA |
| Макс. рассеиваемая мощность | 330mW (at 70°C) |
| Sclk clock period min | 100ns |
| Cs pulse width high min | 100ns |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | +150°C |
| Sclk pulse width low min | 40ns |
| Digital input low voltage | 0.3 × VDD |
| Sclk pulse width high min | 40ns |
| Диап. темп. хр. | -65°C to +150°C |
| Digital input high voltage | 0.7 × VDD |
| End to end resistor tempco | 35ppm/°C |
| Диап. раб. темп. | -40°C to +85°C |
| Ratiometric resistor tempco | 5ppm/°C |
| Max continuous current h l w | 1mA |
| Описание (англ.) | POT DIGITAL 256-TAP 8-UMAX |
| Cs rise to sclk rise hold min | 40ns |
| Power on reset wiper position | midscale (position 128) |
| Sclk rise to cs fall delay min | 10ns |
| End to end resistance tolerance | ±2.5kΩ |
| Sclk rise to cs rise hold time min | 0ns |
| Cs fall to sclk rise setup time min | 40ns |
| Integral nonlinearity voltage divider | ±0.5 LSB (max ±0.5 LSB) |
| Рабочая температура | -40°C ~ 85°C |
| Integral nonlinearity variable resistor | ±1 LSB (VDD=5V), ±3 LSB (VDD=3V) |
| Differential nonlinearity voltage divider | ±1 LSB |
| Differential nonlinearity variable resistor | ±0.5 LSB |
