Цифровой потенциометр 256-позиционный низкий дрейф
У поставщика
ПроизводительMAX
КатегорияЦифровые потенциометры
У поставщиков
668 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:668 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 204,77 |
| от 8 | 201,92 |
| от 15 | 198,29 |
| от 29 | 193,34 |
| от 57 | 186,61 |
Описание

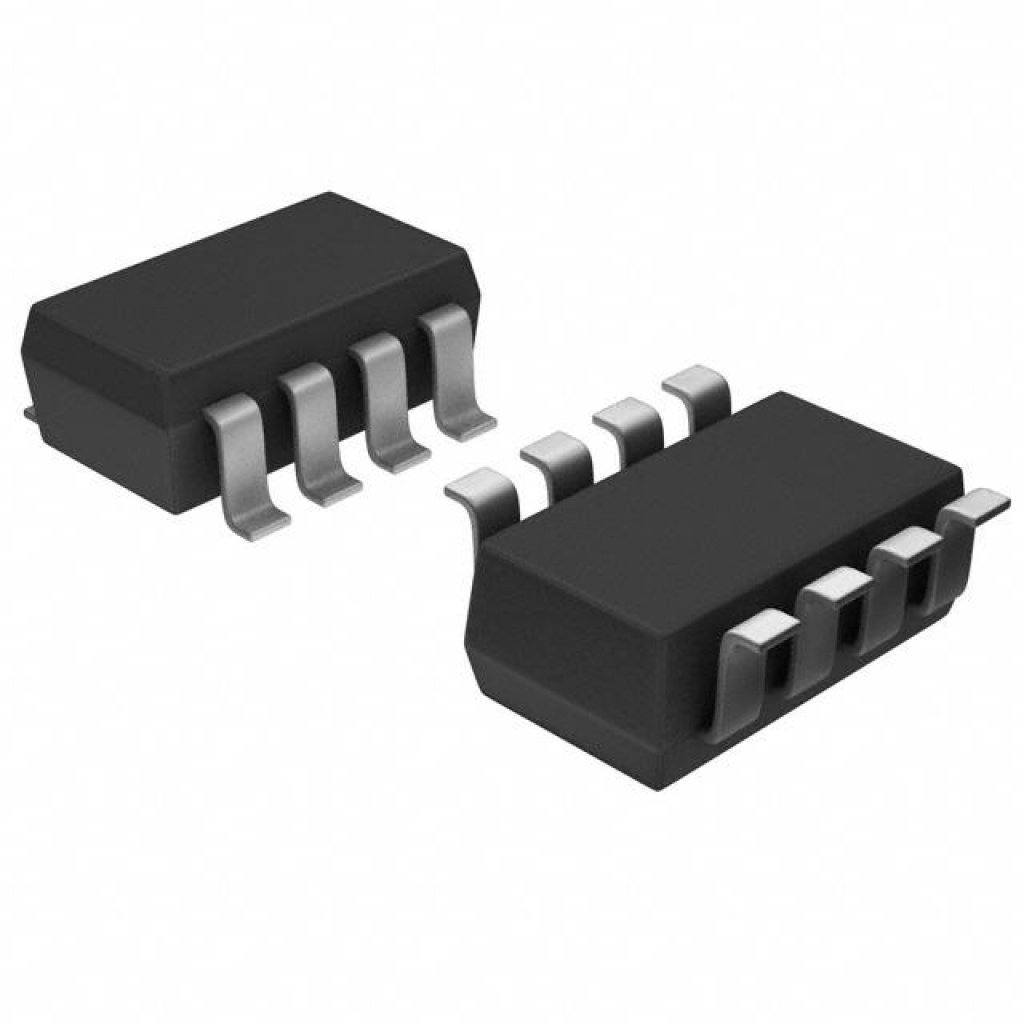

Цифровой потенциометр MAX5400EKA+T от MAX — это 256-позиционный регулятор с низким дрейфом. Выполнен в компактном корпусе SOT23-8. Обеспечивает точную настройку сопротивления без механических деталей. Подходит для промышленной автоматики и портативной электроники.
Технические характеристики
| Корпус | 8-SOT23 |
| Тип монтажа | SMD |
| Интерфейс | 3-Wire SPI-Compatible |
| Описание | 256-Tap SOT-PoT, Low-Drift Digital Potentiometers in SOT23 |
| Артикул | MAX5400EKA-T |
| Din hold time | 0ns |
| Tap positions | 256 |
| Din setup time | 40ns |
| Сброс при включении | Wiper to Midscale (Position 128) |
| Resolution bits | 8 |
| End to end tempco | 50ppm/°C |
| Вх. емкость | 5.0pF |
| Input low voltage | 0.3 × VDD |
| Sclk clock period | 100ns |
| Wiper capacitance | 25pF |
| Input high voltage | 0.7 × VDD |
| Размеры упаковки | 3mm x 3mm |
| Ratiometric tempco | 5ppm/°C |
| Макс. ток питания | 5µA |
| Ток пит. тип. | 0.1µA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| Cs pulse width high | 100ns |
| Dnl voltage divider | ±0.5 LSB |
| Inl voltage divider | ±0.5 LSB |
| Glitchless switching | Да |
| Sclk pulse width low | 40ns |
| Wiper resistance max | 800Ω |
| Wiper resistance typ | 250Ω |
| Dnl variable resistor | ±0.5 LSB |
| Вх. ток утечки | ±1.0µA |
| Resistance end to end | 50kΩ |
| Sclk pulse width high | 40ns |
| Full scale ratio error | -0.8 LSB |
| Zero scale ratio error | +0.8 LSB |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Wiper settling time 50k | 300ns |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Inl variable resistor 3v | ±1 LSB |
| Inl variable resistor 5v | ±1.5 LSB |
| Макс. темп. перехода | +150°C |
| Wiper settling time 100k | 600ns |
| Cs rise to sclk rise hold | 40ns |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Resistance end to end max | 62.5kΩ |
| Resistance end to end min | 37.5kΩ |
| Sclk rise to cs rise hold | 0ns |
| Cs fall to sclk rise setup | 40ns |
| Температура пайки выводов | +300°C |
| Sclk rise to cs fall delay | 10ns |
| Continuous power dissipation | 697mW |
| Max continuous current h l w | ±1mA |
| Описание (англ.) | 256-Tap SOT-PoT, Low-Drift Digital Potentiometers |
