ШИМ контроллер связь по току изолированный
У поставщика
ПроизводительMAX
КатегорияМикросхемы
У поставщиков
3 927 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:3 927 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,91 |
| от 22 | 29,93 |
| от 44 | 28,58 |
| от 88 | 26,68 |
| от 176 | 24,60 |
Описание

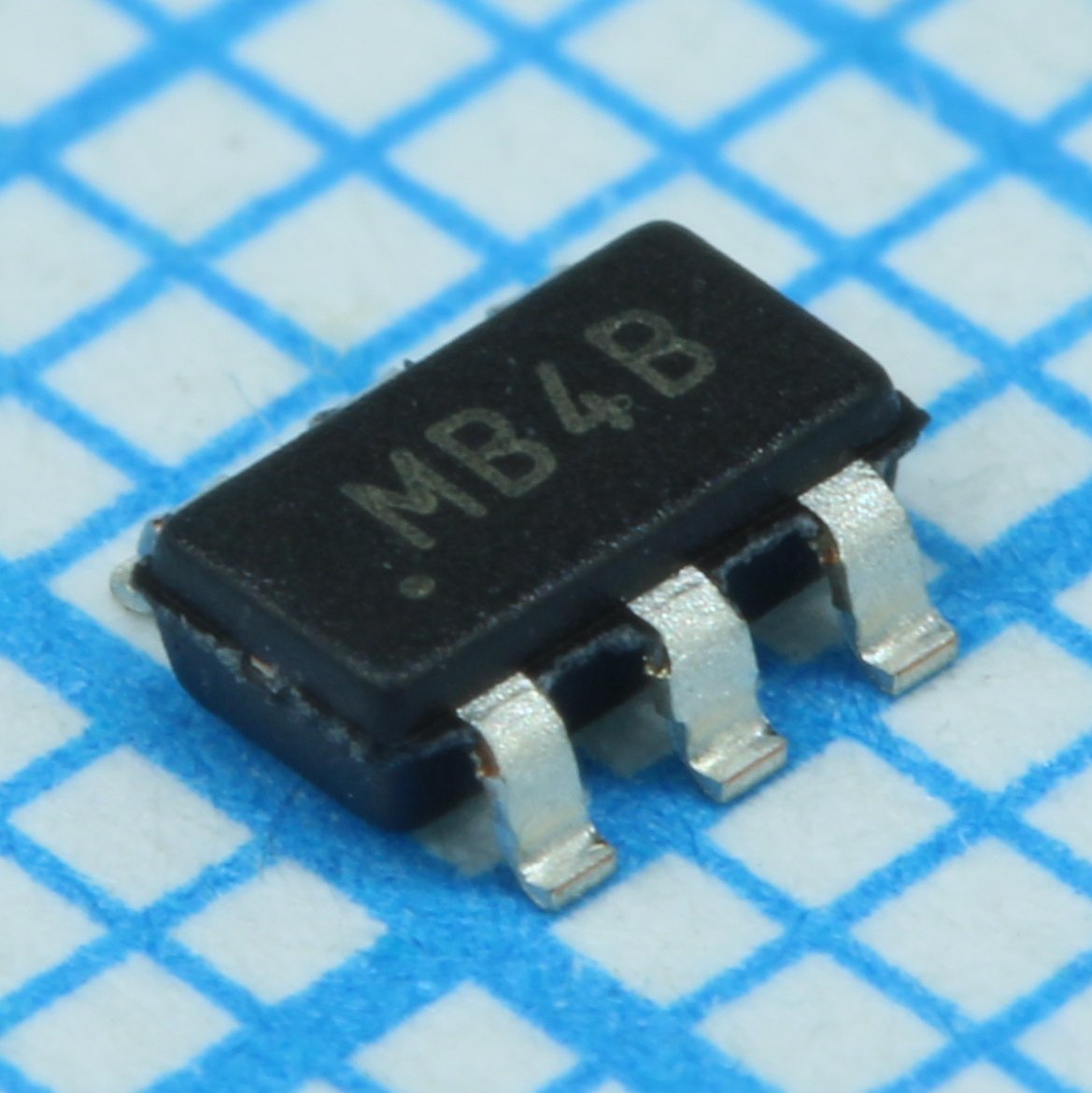

MAX5021EUT+T — это ШИМ-контроллер с токовой обратной связью для изолированных источников питания от компании MAX. Микросхема выполнена в компактном корпусе SOT-23-6 и рассчитана на рабочий диапазон температур от -40°C до +85°C. Подходит для применения в промышленной автоматике и блоках питания.
Технические характеристики
| Тип | Current-Mode PWM Controller |
| Корпус | SOT23-6 |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Корпус | SOT-23-6 |
| Макс. рабочий цикл | 50% |
| Снижение мощности | 8.7mW/°C above +70°C |
| Мин. время включения | 150ns |
| Absolute max vcc | 13V |
| Absolute max vin | 30V |
| Макс. напр. пит. | 28V |
| Мин. напр. пит. | 11V |
| Vcc output voltage | 7.0V to 10.5V |
| Startup current max | 85µA |
| Startup current typ | 50µA |
| Absolute max cs opto | 6V |
| Раб. ток макс. | 2.43mA |
| Operating current typ | 1.2mA |
| Макс. рассеиваемая мощность | 696mW |
| Propagation delay pwm | 60ns |
| Opto pullup voltage typ | 5.5V |
| Макс. частота переключения | 290kHz |
| Мин. частота переключения | 230kHz |
| Типовая частота переключения | 262kHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Driver low impedance max | 20Ω |
| Driver low impedance typ | 10Ω |
| Driver peak sink current | 250mA |
| Driver high impedance max | 40Ω |
| Driver high impedance typ | 20Ω |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Driver peak source current | 150mA |
| Opto pullup resistance max | 7.9kΩ |
| Opto pullup resistance min | 4.5kΩ |
| Opto pullup resistance typ | 6.2kΩ |
| Current limit threshold max | 660mV |
| Current limit threshold min | 540mV |
| Current limit threshold typ | 600mV |
| Описание (англ.) | Current-Mode PWM Controllers for Isolated Power Supplies |
| Propagation delay current limit | 60ns |
| Undervoltage lockout wakeup max | 26V |
| Undervoltage lockout wakeup min | 22V |
| Undervoltage lockout wakeup typ | 24V |
| Undervoltage lockout shutdown max | 10.9V |
| Undervoltage lockout shutdown min | 9.3V |
| Undervoltage lockout shutdown typ | 10V |
| Undervoltage lockout hysteresis typ | 14V |
| Рабочая температура | -40°C ~ 85°C |
