Интерфейс RS-485/422 полудуплекс 5MБит/сек защита kV -40...+85C
У поставщика
ПроизводительHTC Taejin
КатегорияИнтерфейсы RS-422, RS-485
У поставщиков
592 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт35,41 ₽
Сумма708,20 ₽
+ доплата 490,00 ₽
В наличии592 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 60 — 32,26 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 708,20 ₽. До заказа без доплаты не хватает 16 591,80 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 708,20 ₽
Описание

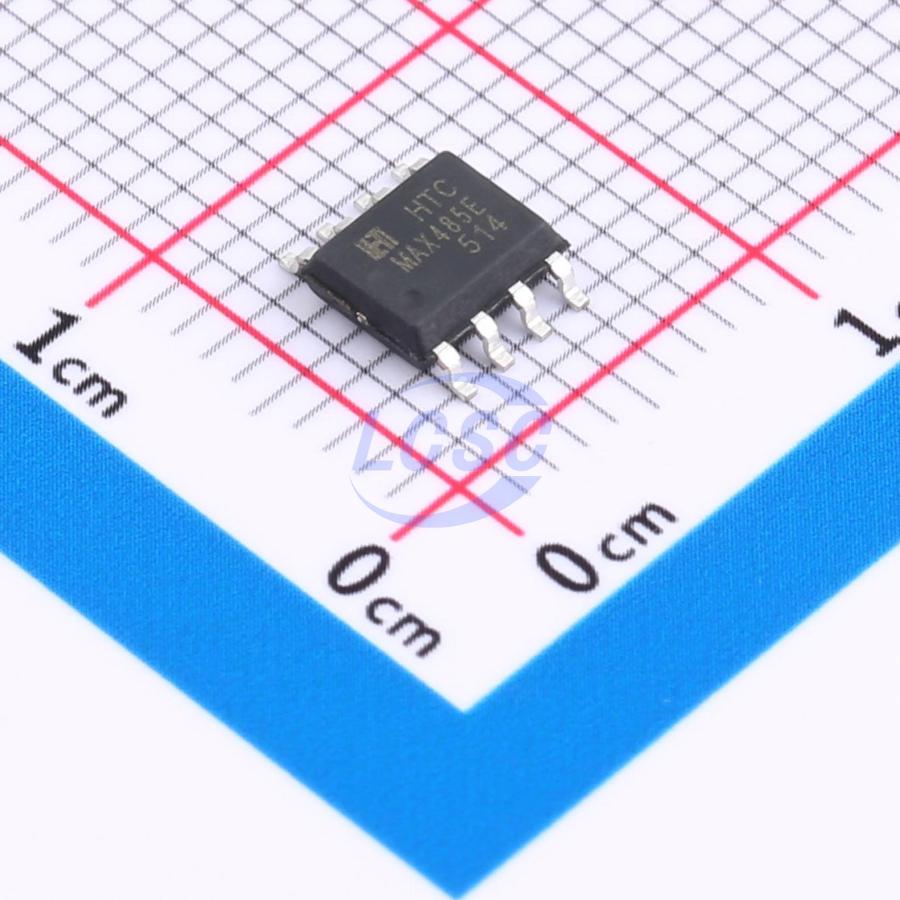

Микросхема интерфейса RS-485/422 от HTC Taejin. Полудуплексный трансивер работает при напряжении от 4,75 до 5,25 В, поддерживает скорость передачи до 5 Мбит/с и имеет встроенную защиту. Корпус SOIC8. Подходит для промышленной автоматики и систем сбора данных.
Технические характеристики
| Дуплекс | Half-Duplex |
| Статус | Active |
| ЭСР HBM | ±8kV |
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Протокол | RS-485/RS-422 |
| Компонент | MAX485ED |
| Скорость передачи данных | 5Mbps |
| Кол-во выводов | 8 |
| Соответствие | RoHS, Green |
| Описание | Low-Power, Slew-Rate-Limited RS-485/RS-422 Transceiver |
| Вх. ток | ±10uA |
| Receiver skew max | 13ns |
| Макс. напр. пит. | 5.25V |
| Мин. напр. пит. | 4.75V |
| Esd iec61000 4 2 air | ±15kV |
| Вх. низ. напр. макс. | 0.8V |
| Supply current de low | 600uA |
| Driver output skew max | 10ns |
| Driver output skew min | 5ns |
| Вх. выс. напр. мин. | 2.0V |
| Supply current de high | 900uA |
| Ном. напряжение питания | 5V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Driver input voltage max | VCC + 0.5V |
| Driver input voltage min | -0.3V |
| Макс. темп. перехода | 125°C |
| Темп. перехода мин. | -40°C |
| Control input voltage max | VCC + 0.5V |
| Control input voltage min | -0.3V |
| Driver output voltage max | 15V |
| Driver output voltage min | -15V |
| Макс. время нарастания/спада драйвера | 40ns |
| Driver rise fall time min | 15ns |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Гистерезис входа приёмника | 20mV |
| Входной ток приёмника, В | 1.0mA |
| Макс. входное напряжение приёмника | 15V |
| Мин. входное напряжение приёмника | -15V |
| Макс. напряжение питания | 7V |
| Receiver output voltage max | VCC + 0.5V |
| Receiver output voltage min | -0.3V |
| Ток короткого замыкания драйвера | ±250mA |
| Receiver input current neg7v | -0.8mA |
| Описание (англ.) | Transceiver Half-Duplex 4.75V~5.25V |
| Входное сопротивление приёмника, мин. | 12kΩ |
| Тип. входное сопротивление приёмника | 15kΩ |
| Driver enable to output low max | 70ns |
| Driver enable to output low min | 40ns |
| Выходное напряжение низкого уровня приёмника, макс. | 0.4V |
| Driver disable time from low max | 70ns |
| Driver disable time from low min | 40ns |
| Driver enable to output high max | 70ns |
| Driver enable to output high min | 40ns |
| Выходное напряжение высокого уровня приёмника, мин. | 3.5V |
| Синфазное выходное напряжение драйвера | 3V |
| Driver disable time from high max | 70ns |
| Driver disable time from high min | 40ns |
| Receiver enable to output low max | 70ns |
| Receiver enable to output low min | 45ns |
| Receiver disable time from low max | 70ns |
| Receiver disable time from low min | 45ns |
| Receiver enable to output high max | 70ns |
| Receiver enable to output high min | 45ns |
| Макс. ток КЗ приёмника | 95mA |
| Мин. ток КЗ приёмника | 7mA |
| Receiver disable time from high max | 70ns |
| Receiver disable time from high min | 45ns |
| Receiver three state output current | ±1uA |
| Differential driver output rs422 max | VCC |
| Дифф. выход драйвера RS-422, мин. | 2V |
| Differential driver output rs485 max | VCC |
| Дифф. выход драйвера RS-485, мин. | 1.5V |
| Driver input to output fall time max | 60ns |
| Driver input to output fall time min | 30ns |
| Driver input to output rise time max | 60ns |
| Driver input to output rise time min | 30ns |
| Change in magnitude common mode output | 0.2V |
| Differential driver output no load max | VCC |
| Differential driver output no load min | GND |
| Receiver input to output fall time max | 100ns |
| Receiver input to output fall time min | 20ns |
| Receiver input to output fall time typ | 45ns |
| Receiver input to output rise time max | 100ns |
| Receiver input to output rise time min | 20ns |
| Receiver input to output rise time typ | 45ns |
| Change in magnitude differential output | 0.2V |
| Receiver differential threshold voltage max | 0.2V |
| Receiver differential threshold voltage min | -0.2V |
