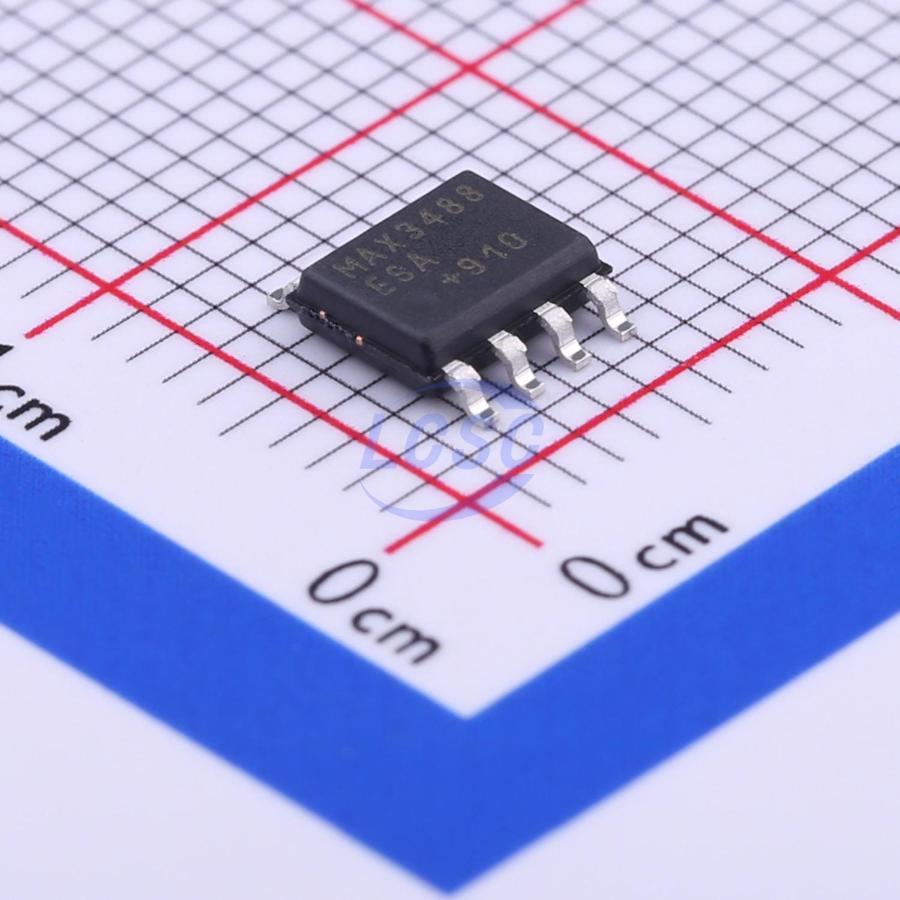

MAX3488ESA+T
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
90 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:90 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 273,98 |
| от 9 | 257,45 |
| от 18 | 243,97 |
| от 36 | 233,96 |
| от 71 | 226,50 |
Описание
Микросхема MAX3488ESA+T от Analog Devices — это интерфейсный трансивер RS-485/RS-422. Работает в корпусе SOIC-8, поддерживает скорость передачи данных до 250 кбит/с и отличается низким энергопотреблением. Подходит для промышленной автоматики и систем сбора данных.
Технические характеристики
| Duplex | Full |
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Скорость передачи данных | 0.25Mbps |
| Кол-во выводов | 8 |
| Описание | 3.3V-Powered, 10Mbps and Slew-Rate-Limited True RS-485/RS-422 Transceivers |
| Артикул | MAX3488ESA+T |
| Derating 8 so | 5.88mW/°C above +70°C |
| Input low voltage | 0.8V |
| Slew rate limited | Да |
| Input high voltage | 2.0V |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 3.0V |
| Logic input current | ±2µA |
| Input current a b 12v | 1.0mA |
| Supply current de low | 0.95mA |
| Driver receiver enable | Нет |
| Output leakage y z 12v | 20µA |
| Supply current de high | 1.1mA |
| Ном. напряжение питания | 3.3V |
| Input current a b neg7v | -0.8mA |
| Max transceivers on bus | 32 |
| Макс. темп. хр. | +160°C |
| Мин. темп. хр. | -65°C |
| Supply current shutdown | 0.002µA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output leakage y z neg7v | -20µA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Receiver input hysteresis | 50mV |
| Receiver input resistance | 12kΩ |
| Supply current de low max | 1.9mA |
| Температура пайки выводов | +300°C |
| Supply current de high max | 2.2mA |
| Макс. напряжение питания | 7V |
| Output leakage shutdown 12v | 1µA |
| Receiver output low voltage | 0.4V |
| Supply current shutdown max | 1µA |
| Receiver output high voltage | VCC-0.4V |
| Common mode input voltage max | +12V |
| Common mode input voltage min | -7V |
| Output leakage shutdown neg7v | -1µA |
| Differential driver output rs422 | 2.0V |
| Driver input voltage abs max max | 7V |
| Driver input voltage abs max min | -0.3V |
| Continuous power dissipation 8 so | 471mW |
| Control input voltage abs max max | 7V |
| Control input voltage abs max min | -0.3V |
| Driver common mode output voltage | 3V |
| Driver output voltage abs max max | 12.5V |
| Driver output voltage abs max min | -7.5V |
| Receiver input voltage abs max max | 12.5V |
| Receiver input voltage abs max min | -7.5V |
| Receiver output voltage abs max max | VCC+0.3V |
| Receiver output voltage abs max min | -0.3V |
| Three state output current receiver | ±1µA |
| Change in magnitude common mode output | 0.2V |
| Differential driver output rs485 54ohm | 1.5V |
| Differential driver output rs485 60ohm | 1.5V |
| Change in magnitude differential output | 0.2V |
| Driver short circuit output current 12v | 250mA |
| Driver short circuit output current neg7v | -250mA |
| Receiver short circuit output current max | ±60mA |
| Receiver short circuit output current min | ±8mA |
| Receiver differential threshold voltage max | 0.2V |
| Receiver differential threshold voltage min | -0.2V |
