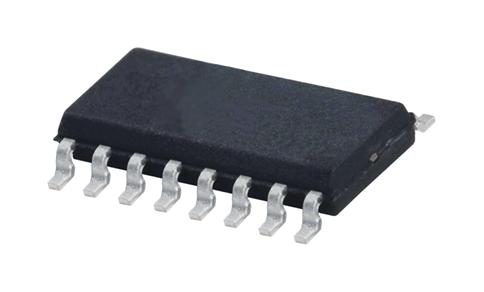

MAX3232ESE+T
У поставщика
ПроизводительANALOG DEVICES
У поставщиков
500 шт.
Цены поставщиков
Склад 38
В наличии:500 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 123,18 |
Описание
Микросхема MAX3232ESE+T производства Analog Devices представляет собой интерфейсный преобразователь уровней RS-232. Компонент обеспечивает надежную передачу данных, работая от одного источника питания напряжением 3,0–5,5 В. Устройство отличается низким энергопотреблением и высокой скоростью передачи данных, что делает его оптимальным для применения в портативной и промышленной электронике.
Технические характеристики
| Корпус | SOIC-16 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Макс. скорость передачи данных | 120kbps |
| Number of drivers | 2 |
| Макс. ток питания | 1.0mA |
| Ток пит. тип. | 0.3mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3.0V |
| External capacitors | 4 x 0.1uF |
| Number of receivers | 2 |
| Макс. низкое выходное напряжение | 0.4V |
| Output voltage high min | VCC-0.6V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Макс. ток утечки входа | 1.0uA |
| Input logic low threshold | 0.8V |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Receiver input hysteresis | 0.3V |
| Макс. ток утечки | 10uA |
| Shutdown supply current max | 10uA |
| Shutdown supply current typ | 1.0uA |
| Receiver input voltage range | -25V to +25V |
| Receiver input resistance max | 7kΩ |
| Receiver input resistance min | 3kΩ |
| Receiver input resistance typ | 5kΩ |
| Input logic high threshold min | 2.0V |
| Receiver input threshold low max | 1.5V |
| Receiver input threshold low min | 0.6V |
| Receiver input threshold high max | 2.4V |
| Receiver input threshold high min | 1.5V |
| Transmitter output resistance max | 10MΩ |
| Transmitter output resistance min | 300Ω |
| Transmitter output voltage swing min | ±5.0V |
| Transmitter output voltage swing typ | ±5.4V |
| Transmitter output leakage current max | ±25uA |
| Transmitter output short circuit current max | ±60mA |
| Transmitter output short circuit current min | ±35mA |
