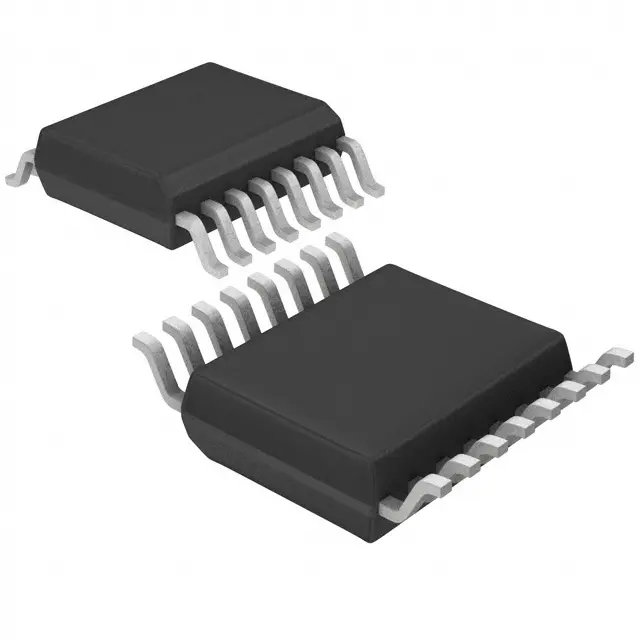

Приемопередатчик RS-232, 2 канала, 3-5.5 В
У поставщика
ПроизводительTexas Instruments
КатегорияИнтерфейсы RS-232
У поставщиков
571 шт.
Норм. уп.: 90
Цены поставщиков
Склад 13
В наличии:571 шт
Срок поставки: до недели
Норм. уп.: 90
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 28,83 |
| от 24 | 27,88 |
| от 48 | 26,55 |
| от 90 | 24,73 |
| от 270 | 22,78 |
Описание
Микросхема приемопередатчика RS-232 от Texas Instruments. Работает при напряжении от 3 до 5.5 В, имеет два канала и встроенную защиту от электростатических разрядов до 15 кВ. Выпускается в компактном корпусе TSSOP-16 и рассчитана на температуру от -40 до +85 °C. Применяется в промышленной автоматике и системах связи.
Технические характеристики
| Package | TSSOP |
| ЭСР HBM | ±15kV |
| Тип монтажа | SMD |
| Выводы корпуса | 16 |
| Корпус | TSSOP16 |
| Макс. скорость передачи данных | 250kbit/s |
| Esd iec air gap | ±15kV |
| Esd iec contact | ±8kV |
| Number of drivers | 2 |
| Размер корпуса | 5.00mm × 4.40mm |
| Ток пит. тип. | 300µA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3V |
| External capacitors | 4 × 0.1µF |
| Number of receivers | 2 |
| Соответствие стандартам | TIA/EIA-232-F, ITU V.28 |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tube (туба) |
| Driver input voltage max | 6V |
| Driver input voltage min | -0.3V |
| Driver output voltage max | 13.2V |
| Driver output voltage min | -13.2V |
| Logic input compatibility | Accepts 5V logic with 3.3V supply |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Receiver input voltage max | 25V |
| Receiver input voltage min | -25V |
| Driver output slew rate max | 30V/µs |
| Receiver output voltage max | V_CC+0.3V |
| Receiver output voltage min | -0.3V |
| Абс. макс. напряжение питания | 6V |
| Описание (англ.) | RS232 3V5.5V 15KVESD 16-TSSOP |
| Количество контактов | 16 |
| Макс. темп. перехода | 150°C |
| Рабочая температура | -40В°C ~ 85В°C |
| Supply voltage difference absolute max | 13V |
| Negative output supply voltage absolute max | -7V |
| Positive output supply voltage absolute max | 7V |
