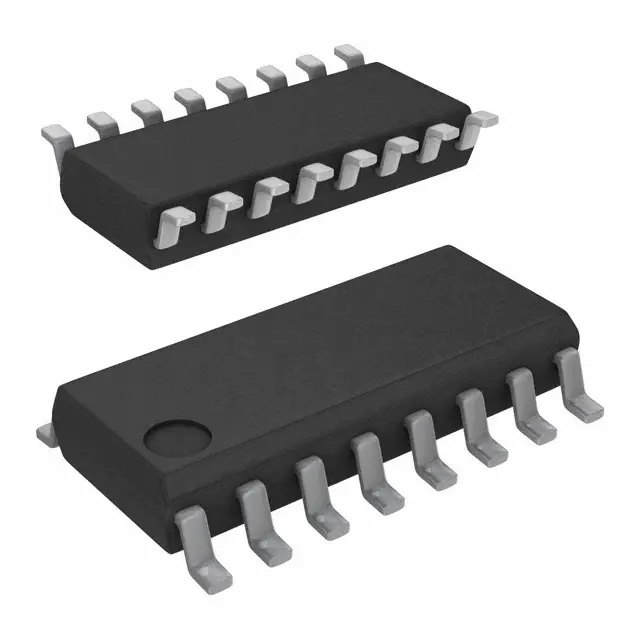

Микросхема интерфейсов MAX3232EIDR / SOIC-16
У поставщика
ПроизводительTexas Instruments
КатегорияИнтерфейсы прочие
У поставщиков
2 690 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 690 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 43,87 |
| от 80 | 40,55 |
| от 159 | 37,89 |
| от 317 | 35,58 |
| от 634 | 34,03 |
Описание
Микросхема интерфейсов MAX3232EIDR от Texas Instruments — это трансивер стандарта RS-232, выполненный в корпусе SOIC-16. Устройство обеспечивает надежную передачу данных, работая от одного источника питания с напряжением 3,0–5,5 В. Компонент отличается низким энергопотреблением и встроенной защитой от электростатических разрядов, что делает его подходящим для портативных и промышленных систем связи.
Технические характеристики
| Корпус | SOIC-16 |
| Тип монтажа | SMD |
| Макс. скорость передачи данных | 250kbit/s |
| Рейтинг ЭСР HBM | ±15kV |
| Number of drivers | 2 |
| Размер корпуса | 9.90mm x 3.91mm |
| Ток пит. тип. | 300uA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3V |
| External capacitors | 4 x 0.1uF |
| Number of receivers | 2 |
| Соответствие стандартам | TIA/EIA-232-F, ITU V.28 |
| Msl peak temperature | 260 °C |
| Esd rating iec air gap | ±15kV |
| Esd rating iec contact | ±8kV |
| Supply voltage abs max | 6V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Input voltage driver max | 6V |
| Input voltage driver min | -0.3V |
| Макс. темп. перехода | 150°C |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Output voltage driver max | 13.2V |
| Output voltage driver min | -13.2V |
| Input voltage receiver max | 25V |
| Input voltage receiver min | -25V |
| Pin compatible alternative | SN65C3232E, SN75C3232E |
| Driver output slew rate max | 30V/us |
| Output voltage receiver max | 5.8V |
| Output voltage receiver min | -0.3V |
| Описание (англ.) | RS3232 LINE DVR/RCVR 16-SOIC |
| Supply voltage difference abs max | 13V |
| Рабочая температура | -40В°C ~ 85В°C |
| Logic input accepts 5v with 3v3 supply | Да |
| Negative output supply voltage abs max | -7V |
| Positive output supply voltage abs max | 7V |
| Esd rating hbm all pins except rin dout | ±2000V |
