Быстродействующий приемопередатчик RS485/RS422
У поставщика
ПроизводительMAX
КатегорияИнтерфейсы RS-422, RS-485
У поставщиков
1 029 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт360,86 ₽
Сумма721,72 ₽
+ доплата 490,00 ₽
В наличии1 029 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 22 — 344,07 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 721,72 ₽. До заказа без доплаты не хватает 16 578,28 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 шт · Склад 13 · 721,72 ₽
Описание

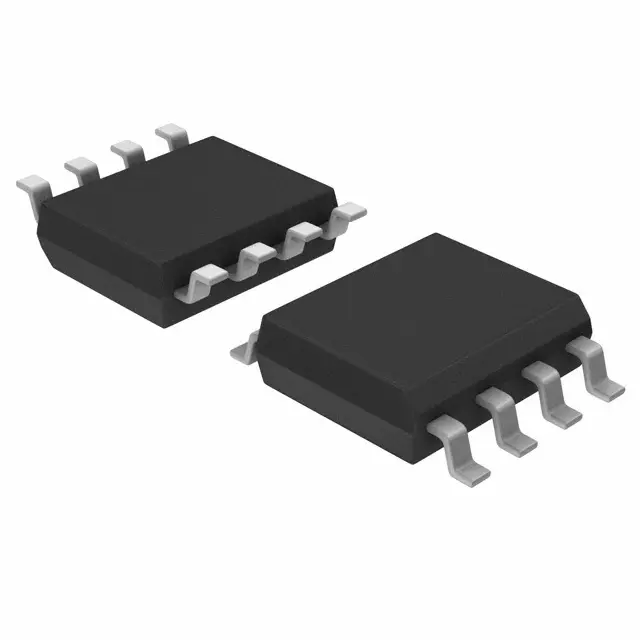

Микросхема MAX3072EESA+T от MAX — быстродействующий приемопередатчик для интерфейсов RS485 и RS422. Выполнена в компактном корпусе SOIC8, рассчитана на работу в расширенном температурном диапазоне от -40 до +85 °C. Применяется в системах промышленной автоматики и сетях передачи данных.
Технические характеристики
| Дуплекс | Half-Duplex |
| Корпус | 8-SO |
| Тип монтажа | SMD |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 3.0V |
| Входной гистерезис, мин. | 100mV |
| Input current a b max | 125µA |
| Input current a b min | -100µA |
| Вх. низ. напр. макс. | 0.8V |
| Srl input current low | -75µA |
| Вх. выс. напр. мин. | 2V |
| Output leakage y z max | 125µA |
| Srl input current high | 75µA |
| Ном. напряжение питания | 3.3V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Transceivers on bus max | 256 |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Driver input voltage max | 6V |
| Driver input voltage min | -0.3V |
| Макс. темп. перехода | +150°C |
| Входное сопротивление приёмника | 1/8-unit load |
| Control input voltage max | 6V |
| Control input voltage min | -0.3V |
| Макс. выходной ток драйвера | ±250mA |
| Driver output voltage max | 13V |
| Driver output voltage min | -8V |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Package 8 pin so derating | 5.88mW/°C |
| Ro output low voltage max | 0.4V |
| Srl input low voltage max | 0.4V |
| Input current de di re max | ±1µA |
| Package 14 pin so derating | 8.33mW/°C |
| Макс. входное напряжение приёмника | 13V |
| Мин. входное напряжение приёмника | -8V |
| Ro output high voltage min | VCC - 0.6V |
| Srl input high voltage min | VCC - 0.4V |
| Порог термоотключения | 175°C |
| Макс. напряжение питания | 6V |
| Receiver output voltage max | VCC + 0.3V |
| Receiver output voltage min | -0.3V |
| Макс. ток питания в выключенном состоянии | 10µA |
| Ток питания в отключении, тип. | 0.05µA |
| Гистерезис тепловой защиты | 15°C |
| Input current txp rxp hf max | 40µA |
| Input current txp rxp hf min | 10µA |
| Srl input middle voltage max | VCC x 0.6V |
| Srl input middle voltage min | VCC x 0.4V |
| Описание (англ.) | TX RS485/422 HS 8SOIC |
| Data rate max 16mbps variants | 16Мбит/с |
| Receiver input hysteresis min | 15mV |
| Входное сопротивление приёмника, мин. | 96kΩ |
| Data rate max 250kbps variants | 250kbps |
| Data rate max 500kbps variants | 500kbps |
| Температура выводов при пайке, 10 с | +300°C |
| Output leakage full duplex min | -100µA |
| Esd protection human body model | ±15kV |
| Package 8 pin plastic dip derating | 9.09mW/°C |
| Package 8 pin so power dissipation | 471mW |
| Supply current no load re0 de0 max | 1.5mA |
| Supply current no load re0 de0 typ | 0.8mA |
| Package 14 pin plastic dip derating | 10.0mW/°C |
| Package 14 pin so power dissipation | 667mW |
| Input impedance first transition max | 10kΩ |
| Input impedance first transition min | 1kΩ |
| Supply current no load re0 devcc max | 1.5mA |
| Supply current no load re0 devcc typ | 0.8mA |
| Driver common mode output voltage max | 3V |
| Driver common mode output voltage min | VCC/2 |
| Рабочая температура | -40В°C ~ 85В°C |
| Supply current no load revcc devcc max | 1.5mA |
| Supply current no load revcc devcc typ | 0.8mA |
| Макс. выходной ток короткого замыкания драйвера | 250mA |
| Мин. выходной ток короткого замыкания драйвера | 40mA |
| Three state output current receiver max | ±1µA |
| Receiver output short circuit current max | ±80mA |
| Change in magnitude common mode voltage max | 0.2V |
| Package 8 pin plastic dip power dissipation | 727mW |
| Receiver differential threshold voltage max | -50mV |
| Receiver differential threshold voltage min | -200mV |
| Receiver differential threshold voltage typ | -125mV |
| Differential driver output voltage rs422 min | 2V |
| Differential driver output voltage rs485 min | 1.5V |
| Package 14 pin plastic dip power dissipation | 800mW |
| Driver short circuit foldback output current min | 20mA |
| Driver short circuit output current negative max | -40mA |
| Driver short circuit output current negative min | -250mA |
| Change in magnitude differential output voltage max | 0.2V |
| Driver short circuit foldback output current negative max | -20mA |
