Счетверенный трансмиттер RS423
У поставщика
ПроизводительMAX
КатегорияМикросхемы
У поставщиков
33 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:33 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 196,91 |
| от 4 | 193,78 |
| от 8 | 189,59 |
| от 16 | 183,36 |
| от 31 | 173,58 |
Описание

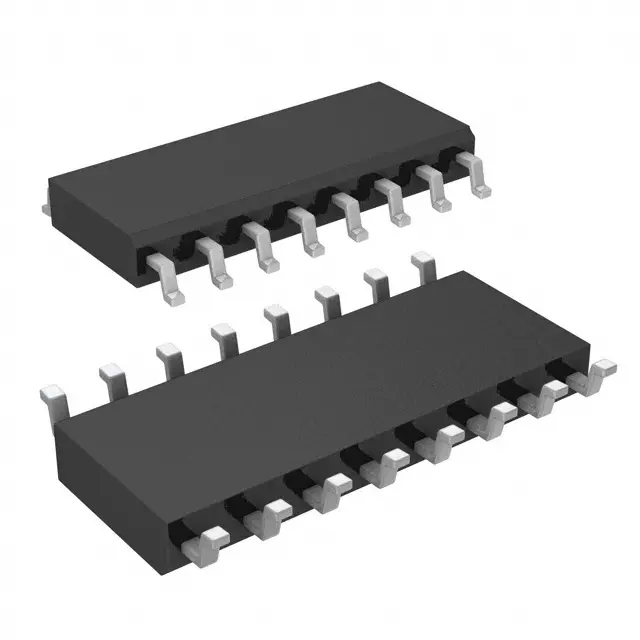

MAX MAX3032EESE+ — это счетверенный трансмиттер интерфейса RS423/RS-422 в корпусе SOIC-16. Микросхема работает в расширенном температурном диапазоне от -40°C до +85°C и предназначена для надежной передачи данных. Применяется в промышленной автоматике, системах управления и коммуникационном оборудовании.
Технические характеристики
| Outputs | 4 |
| Корпус | 16 SO (Narrow) |
| Горячая замена | Да |
| Тип монтажа | SMD |
| Стандарт | TIA/EIA-422-B, ITU-T V.11 |
| Кол-во выводов | 16 |
| Derating so | 8.70mW/°C |
| Описание | Quad RS-422 Transmitter |
| Артикул | MAX3032EESE+ |
| Макс. скорость передачи данных | 20Mbps |
| Вх. ток | ±2µA |
| Absolute max vcc | +6V |
| Тепловая защита | Да |
| Input low voltage | 0.4V |
| Skew part to part | 5ns |
| ESD защита HBM | ±15kV |
| Input high voltage | 2.0V |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 3V |
| Power dissipation so | 696mW |
| Skew driver to driver | 5ns |
| Supply current static | 100µA |
| Hot swap input current | ±200µA |
| Output current per pin | ±150mA |
| Ток утечки вых. | 20µA |
| Ном. напряжение питания | 3.3V |
| Макс. темп. хр. | +160°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | +150°C |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Common mode output voltage | 3V |
| Температура пайки выводов | +300°C |
| Thermal shutdown threshold | 160°C |
| Driver enable to output low | 50ns |
| Supply current static power | <330µW |
| Гистерезис тепловой защиты | 10°C |
| Three state leakage current | ±10µA |
| Differential transition time | 10ns |
| Driver disable time from low | 50ns |
| Driver enable to output high | 50ns |
| Output short circuit current | -150mA |
| Описание (англ.) | IC RS-422 TRANSMIT QUAD 16-SOIC |
| Change in common mode voltage | ±0.4V |
| Driver disable time from high | 50ns |
| Propagation delay high to low | 16ns |
| Propagation delay low to high | 16ns |
| Differential skew same channel | ±2ns |
| Differential output voltage rl 100 | 2.0V |
| Differential output voltage rl 3k9 | 3.6V |
| Differential output voltage rl inf | 3.6V |
| Change in differential output voltage | ±0.4V |
| Рабочая температура | -40°C ~ 85°C |
