Малошумящий SiGe усилитель ВЧ диапазона частот 400…2500 МГц, Uпит=2,7…5,5В, Кус=14,4дБ, Кш=1,3дБ
У поставщика
ПроизводительMAX
КатегорияМикросхемы
У поставщиков
168 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:168 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 48,02 |
| от 15 | 46,83 |
| от 29 | 45,13 |
| от 58 | 42,61 |
| от 116 | 39,54 |
Описание

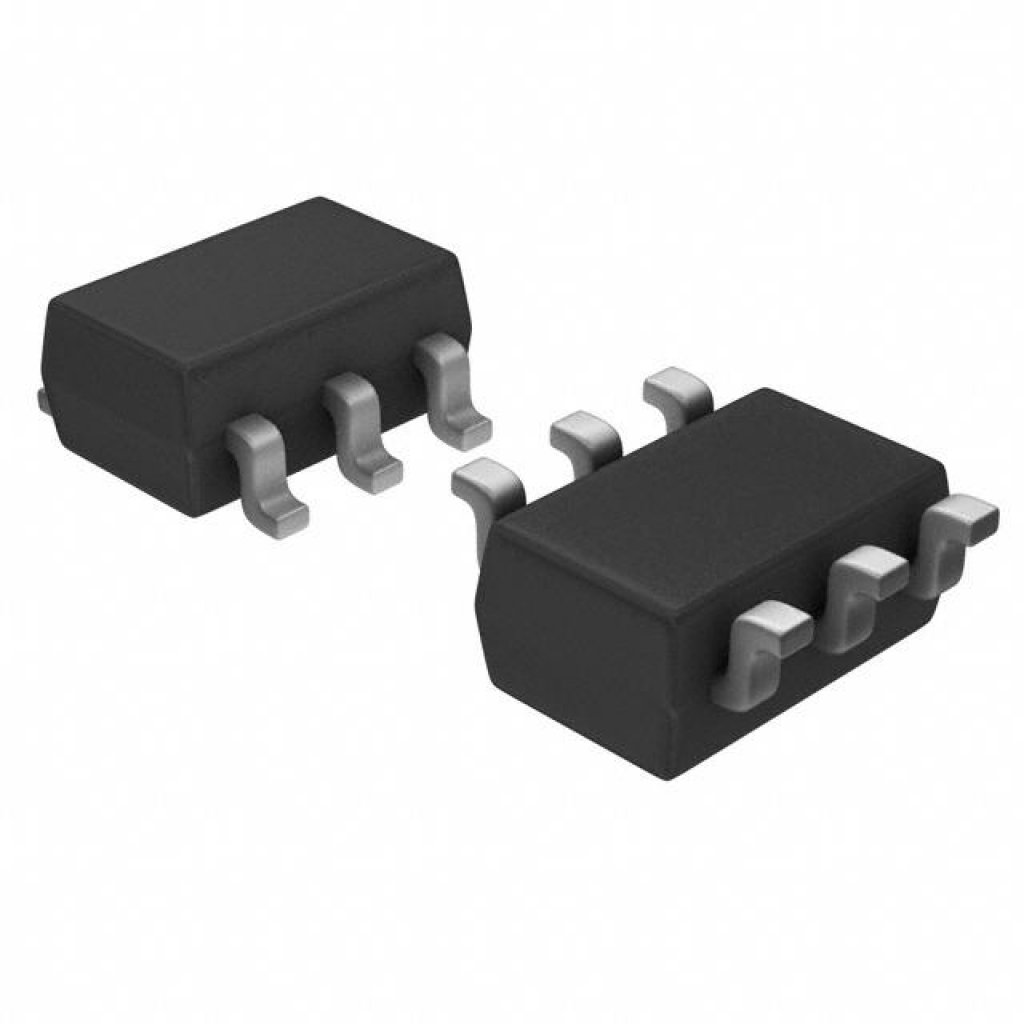

MAX2641EUT+T — малошумящий SiGe усилитель ВЧ от MAX. Работает в диапазоне 400–2500 МГц, питание 2,7–5,5 В, коэффициент усиления 14,4 дБ при уровне шума всего 1,3 дБ. Корпус SOT23-6. Подходит для приёмных трактов в системах связи и беспроводной передачи данных.
Технические характеристики
| Корпус | SOT23-6 |
| Gain min | 12.4dB |
| Тип монтажа | SMD |
| Input ip3 | -4dBm |
| Кол-во выводов | 6 |
| Технология | SiGe |
| Описание | Ultra-Low-Noise SiGe Amplifier, 1400MHz to 2500MHz |
| Артикул | MAX2641EUT+T |
| Gain typical | 14.4dB |
| Корпус | SOT23-6 |
| Макс. частота | 2500MHz |
| Частота мин. | 1400MHz |
| Noise figure max | 1.5dB |
| Input return loss | -12dB |
| Reverse isolation | 30dB |
| Output return loss | -12dB |
| Макс. ток питания | 4.7mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| Noise figure typical | 1.3dB |
| Макс. рассеиваемая мощность | 696mW |
| Ток питания типовой | 3.5mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Input 1dB compression point | -21dBm |
| Описание (англ.) | 1400MHz to 2500MHz SiGe Ultra-Low-Noise Amplifiers |
